Bedienungsanleitung
Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE" und „WICHTIGE HINWEISE" (im Informationsblatt „USING THE UNIT
SAFELY" und in der Bedienungsanleitung (S. 17)). Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu
machen. Bewahren Sie die Anleitung zu Referenzzwecken auf.
© 2023 Roland Corporation
01
Werbung
Verwandte Anleitungen für Boss RV-200 REVERB
Inhaltszusammenfassung für Boss RV-200 REVERB

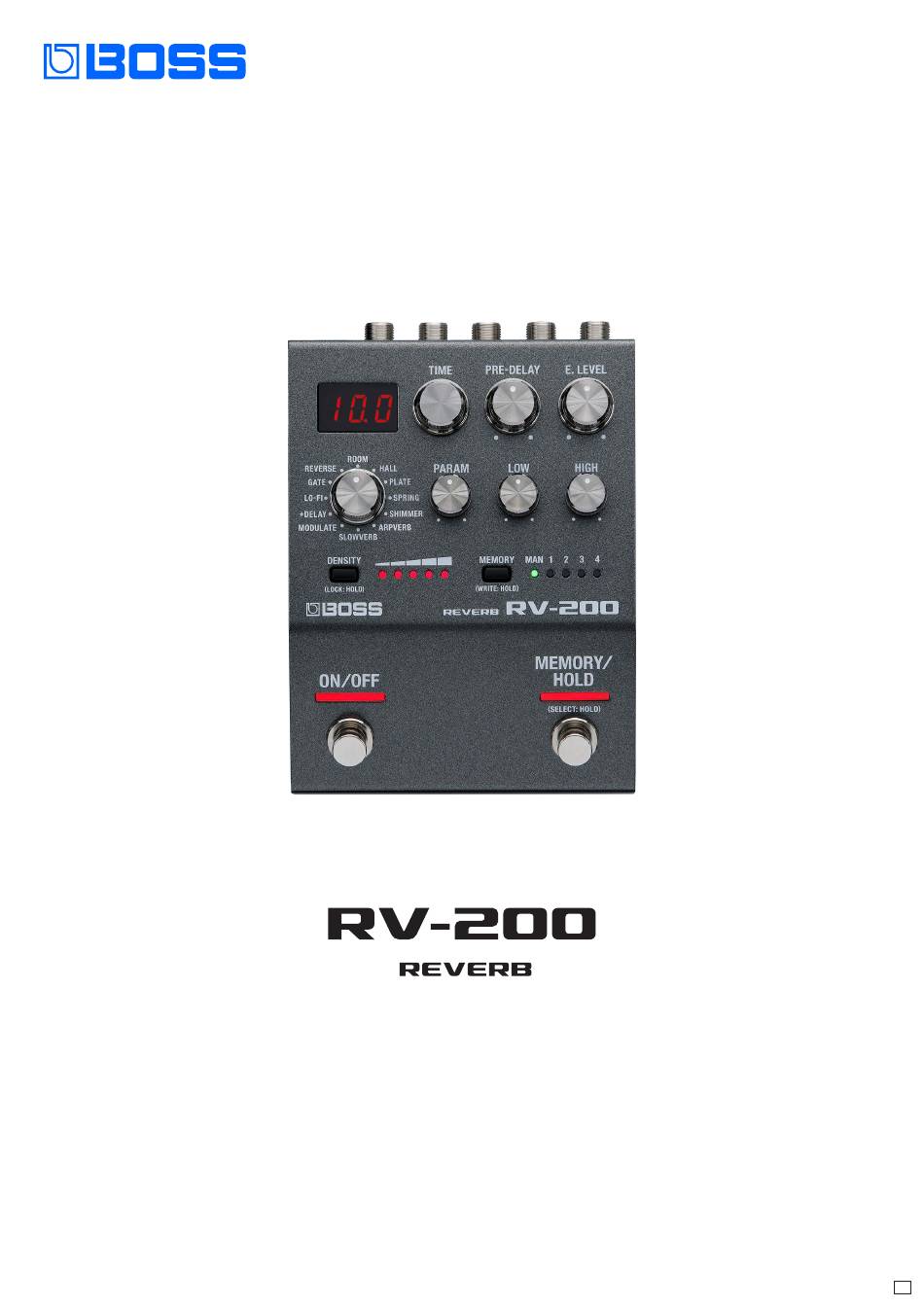

- Seite 1 Bedienungsanleitung Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE“ und „WICHTIGE HINWEISE“ (im Informationsblatt „USING THE UNIT SAFELY“ und in der Bedienungsanleitung (S. 17)). Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu machen.
- Seite 2 Vorbereitungen Installieren von Batterien Achten Sie beim Einsetzen der Batterien auf die korrekte Ausrichtung/Polarität (siehe Abbildung). * Wenn die Spannung der Batterien nachlässt, erscheint im Display die Meldung „ “. Ersetzen Sie in diesem Fall die alten Batterien durch neue. WICHTIG ¹...

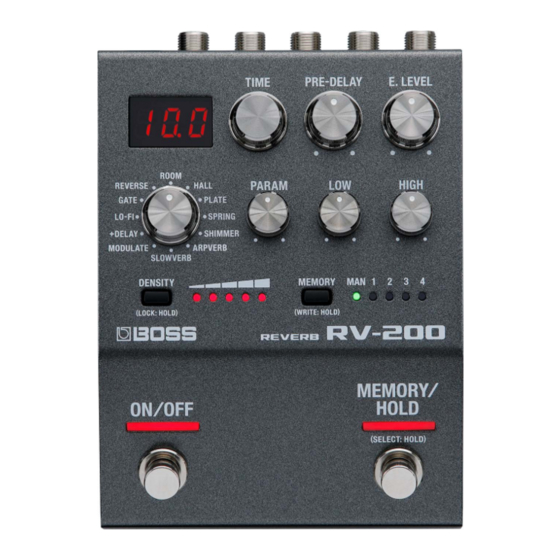

- Seite 3 Die Bedienoberfläche und Anschlüsse Die Bedienoberfläche Display zeigt die Reverb-Zeit und andere Werte an. [TIME]-Regler Drücken Sie den Regler, um zwischen den Regler-Funktionen umzuschalten (Reverb Time-Modus und Speichernummer-Modus). Wenn der MENU Mode ausgewählt ist, werden mit dem Regler die Parameter ausgewählt und die Eingabe eines Wertes bestätigt (S. 10). Reverb Time Mode Memory Number Mode Beispiel für die Anzeige der...
- Seite 4 Vorbereitungen [PRE-DELAY]-Regler bestimmt, wie lange die Ausgabe des Reverbsignals verzögert wird. [E.LEVEL]-Regler bestimmt die Lautstärke des Reverbsignals. Mode-Regler zur Auswahl der Reverb-Betriebsart. Mode Display Beschreibung ROOM simuliert den Hall eines kleinen Raumes. HALL simuliert den Hall einer Konzerthalle. simuliert einen Platten-Hall (ein Effekt, der durch die Vibration einer metallischen Platte erreicht PLATE wird).
- Seite 5 Vorbereitungen [DENSITY]-Taster Die Funktionalität dieses Tasters ist abhängig davon, wie dieser gedrückt wird. Bedienvorgang Beschreibung drücken bestimmt die Dichte des Reverbsignals. Panel Lock ist eine Funktion, welche verhindert, dass die Einstellungen der Bedienelemente versehentlich verändert werden. Gedrückt halten Sie können die Regler- und Taster-Funktionalitäten sperren bzw. wieder entsperren. (Panel Lock) Wenn das Bedienfeld gesperrt ist, erscheint bei Bedienen der Regler und Taster im Display die Anzeige „...
- Seite 6 Vorbereitungen Die Rückseite (Anschließen von externem Equipment) * Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle Geräte ausgeschaltet, wenn Sie Kabelverbindungen vornehmen. INPUT (A/MONO, B)-Buchsen zum Anschluss einer Gitarre, Bass-Gitarre, eines weiteren Effektgeräts oder anderer Geräte. Verkabeln Sie für die Verbindung zu einem externen Stereo-Effektgerät sowohl die INPUT A/MONO- als auch INPUT B-Buchse.
- Seite 7 Vorbereitungen CTL 1, 2/EXP-Buchse Verwendung als CTL 1/2 Sie können einen Fußschalter anschließen (FS-5U, FS-6, FS-7; zusätzliches Zubehör) und darüber die Fade In/Out-Funktion steuern oder die Speicherplätze umschalten (S. 10). FS-5U ×1 FS-5U ×1 FS-5U ×1 FS-5U ×1 FS-5U ×2 FS-5U ×2 FS-5U ×2 FS-5U ×2...
- Seite 8 Vorbereitungen Die Seite (Anschließen von externem Equipment) MIDI-Buchsen Sie können mithilfe eines speziellen TRS/MIDI-Verbindungskabels (BMIDI-5-35, BMIDI-1-35, BMIDI-2-35, BCC-1-3535, BCC-2-3535; zusätzliches Zubehör) ein externes MIDI-Gerät anschließen. Darüber können Sie die Speicherplätze dieses Geräts umschalten und verschiedene Parameter steuern. * Schließen Sie hier kein Audio-Gerät an. Dieses kann zu Fehlfunktionen führen. USB-Anschluss Sie können hier einen Rechner mithilfe eines USB 2.0-kompatiblen USB-Kabels anschließen.
- Seite 9 Sichern der Einstellungen und Abrufen der Speicherplätze Sichern der Einstellungen (Write) Gehen Sie wie folgt vor, um die geänderten Einstellungen in einem der Speicherplätze zu sichern. Halten Sie den [MEMORY]-Taster gedrückt. Im Display erscheint „ (WRITE)“. ľRt Drehen Sie den [TIME]-Regler, um den gewünschten Speicherplatz (MAN (Manual), 1–127) auszuwählen. Alternative: Drücken Sie den [MEMORY]-Taster.
- Seite 10 Allgemeine Einstellungen (Menu) Grundsätzliche Bedienung Drücken Sie die Taster [DENSITY] und [MEMORY] gleichzeitig, um den MENU Mode auszuwählen. Der MENU-Modus wird ausgewählt. Wählen Sie durch Dehen des [TIME]-Reglers den gewünschten Parameter und drücken Sie dann den [TIME]- Regler. Der Parameterwert wird im Display angezeigt. Stellen Sie mit dem [TIME]-Regler den Wert ein.
- Seite 11 Allgemeine Einstellungen (Menu) Menu Parameter-Liste Display Parameter Wert Beschreibung bestimmt, ob das Effektsignal nach Umschalten des Speicherplatzes bzw. CARRYOVER OFF/ON ( Ausschalten des Effekts weiter klingt ( ) oder unterbrochen wird ( bestimmt die Funktion des [ON/OFF]-Schalters. ON/OFF SWITCH ( schaltet den/die Effekt(e) ein bzw.
- Seite 12 Allgemeine Einstellungen (Menu) Display Parameter Wert Beschreibung bestimmt die Funktion des an der CTL 1,2/EXP-Buchse angeschlossenen Fußschalters. OFF ( keine Zuordnung. zur Auswahl des jeweils vorherigen Speicherplatzes abhängig von der MEMORY DOWN ( MEMORY EXTENT-Einstellung. zur Auswahl des jeweils nachfolgenden Speicherplatzes abhängig von MEMORY UP ( der MEMORY EXTENT-Einstellung.
- Seite 13 Allgemeine Einstellungen (Menu) Display Parameter Wert Beschreibung bestimmt, wie das Signal ausgegeben wird. Das Ausgabesignal ist stereo, wenn die Buchsen OUTPUT A/MONO und OUTPUT B beide verkabelt sind und ist mono, wenn nur die OUTPUT A/ NORMAL ( MONO-Buchse verkabelt ist. OUTPUT MODE Das Direktsignal wird über die OUTPUT A/MONO-Buchse und das Reverb...
- Seite 14 Preset-Liste Memory MAN: ROOM Regler Parameter MODE ROOM PARAM (ROOM TYPE) MEDIUM ( TIME ±4 PRE-DELAY E.LEVEL HIGH DENSITY Memory 1: HALL Regler Parameter MODE HALL PARAM (HALL TYPE) MEDIUM ( TIME ³3 PRE-DELAY E.LEVEL HIGH DENSITY Memory 2: PLATE Regler Parameter MODE...
- Seite 15 Preset-Liste Memory 3: MODULATE Regler Parameter MODE MODULATE PARAM (MOD DEPTH) TIME ³3 PRE-DELAY E.LEVEL HIGH DENSITY Memory 4: ARPVERB Regler Parameter MODE ARPVERB PARAM (ARPVERB PARAM) TIME ·0 PRE-DELAY E.LEVEL HIGH DENSITY...
- Seite 16 Anhang Abrufen der Werksvoreinstellungen (Factory Reset) Sie können das RV-200 wie folgt auf dessen Werksvoreinstellungen zurück setzen. Halten Sie die Schalter [ON/OFF] und [MEMORY/HOLD] gedrückt und schalten Sie das Gerät ein (stecken Sie ein Kabel in die INPUT A/MONO-Buchse). Im Display erscheint die Anzeige „ “.
- Seite 17 Sie erhalten eine Kopie der Lizenz auf der Internetseite http://www.apache.org/licenses/LICENSE-2.0 ¹ Roland und BOSS sind eingetragene Warenzeichen bzw. Warenzeichen der Roland Corporation in den USA und/oder anderen Ländern. ¹ Alle anderen Firmennamen und Produktbezeichnungen sind eingetragene Warenzeichen bzw. Warenzeichen des Inhabers der jeweiligen...
