Liquiline Control CDC90
6.2.4 Kabelmontageschiene
1

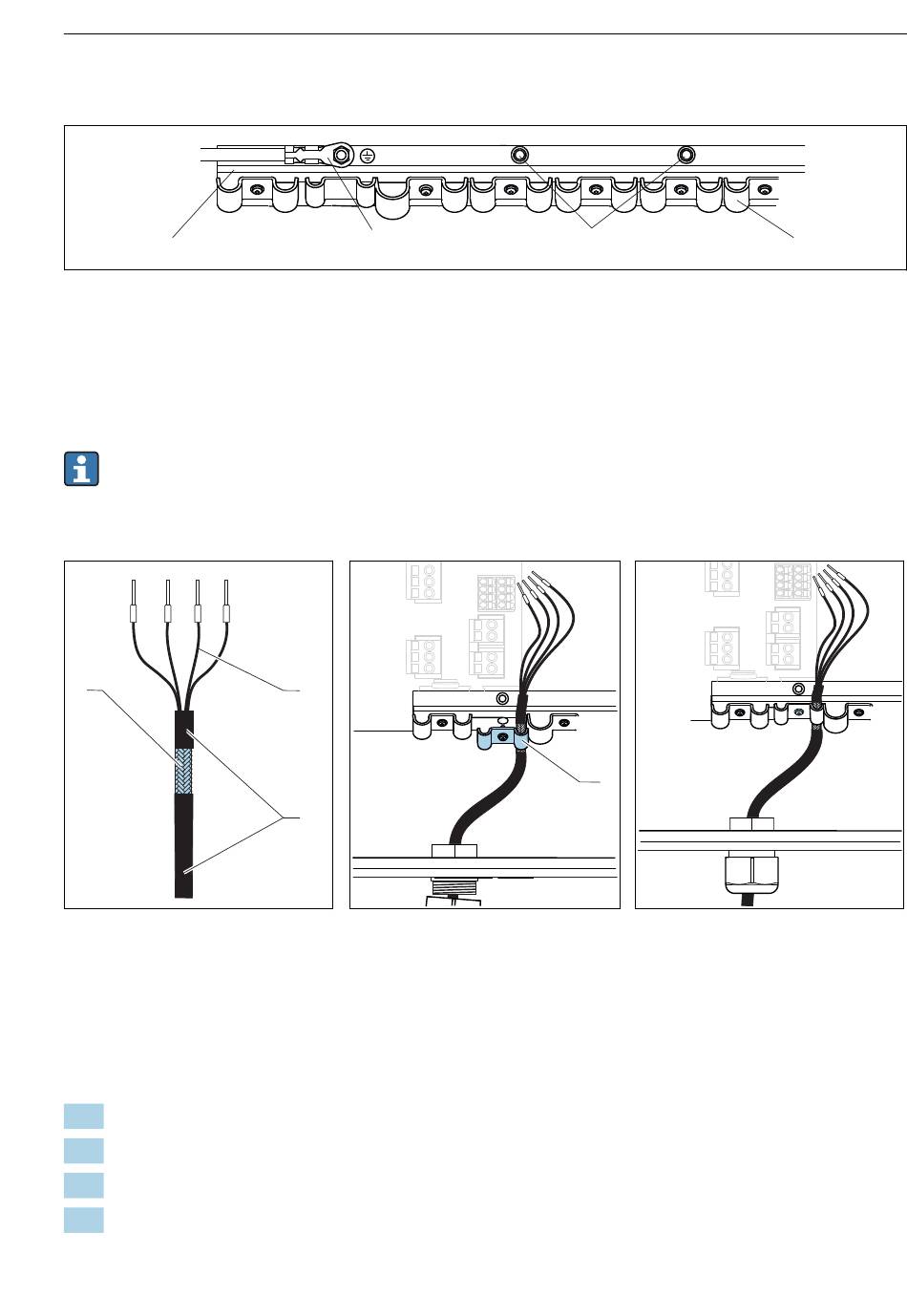

 41 Kabelmontageschiene und ihre Funktion (Feldgerät)
1 Kabelmontageschiene
2 Gewindebolzen (Schutzleiteranschluss, zentraler
Erdungspunkt)
6.2.5

Kabelschirm auflegen

Möglichst nur konfektionierte Originalkabel verwenden. Sensor-, Feldbus- und Ethernet-
kabel müssen geschirmte Kabel sein.
Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel)
1
 42 Konfektioniertes Kabel
1 Außenschirm (freigelegt)
2 Kabeladern mit Endhülsen
3 Kabelmantel (Isolierung)
1) Beachten Sie die Hinweise im Kapitel "Schutzart sicherstellen"
1. Eine geeignete Kabelverschraubung an der Unterseite des Gehäuses lösen.
2. Blindstopfen entfernen.
3. Verschraubung richtig herum auf das Kabelende fädeln.
4. Das Kabel durch die Durchführung ins Gehäuse ziehen.
Endress+Hauser
2
2
3
 43 Kabel einlegen
4 Erdungsschelle
3
3 Weitere Gewindebolzen für Erdanschlüsse
4 Kabelschellen (Fixierung und Erdung der Sensorka-
bel)
4
 44
Kabelschirm ist durch Erdungsschelle
geerdet
Elektrischer Anschluss
4
A0025171
Schraube festziehen
(2 Nm)
1)
