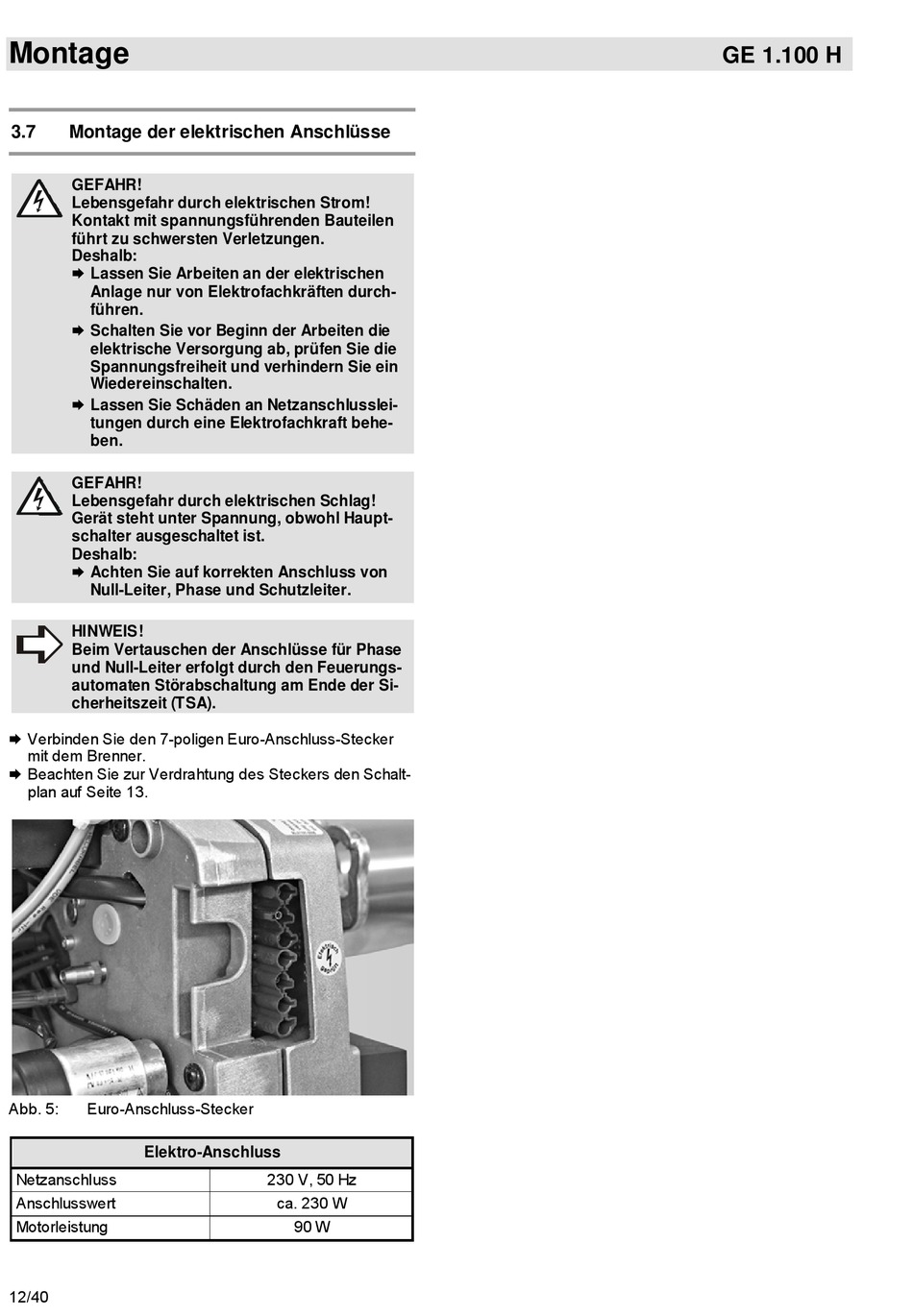

Montage
3.7
Montage der elektrischen Anschlüsse
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Kontakt mit spannungsführenden Bauteilen
führt zu schwersten Verletzungen.
Deshalb:
Lassen Sie Arbeiten an der elektrischen
Anlage nur von Elektrofachkräften durch-
führen.
Schalten Sie vor Beginn der Arbeiten die
elektrische Versorgung ab, prüfen Sie die
Spannungsfreiheit und verhindern Sie ein
Wiedereinschalten.
Lassen Sie Schäden an Netzanschlusslei-
tungen durch eine Elektrofachkraft behe-
ben.
GEFAHR!
Lebensgefahr durch elektrischen Schlag!
Gerät steht unter Spannung, obwohl Haupt-
schalter ausgeschaltet ist.
Deshalb:
Achten Sie auf korrekten Anschluss von
Null-Leiter, Phase und Schutzleiter.
HINWEIS!
Beim Vertauschen der Anschlüsse für Phase
und Null-Leiter erfolgt durch den Feuerungs-
automaten Störabschaltung am Ende der Si-
cherheitszeit (TSA).
Verbinden Sie den 7-poligen Euro-Anschluss-Stecker
mit dem Brenner.
Beachten Sie zur Verdrahtung des Steckers den Schalt-
plan auf Seite 13.
Abb. 5:
Euro-Anschluss-Stecker
Elektro-Anschluss
Netzanschluss
Anschlusswert
Motorleistung
12/40
230 V, 50 Hz
ca. 230 W
90 W
GE 1.100 H
