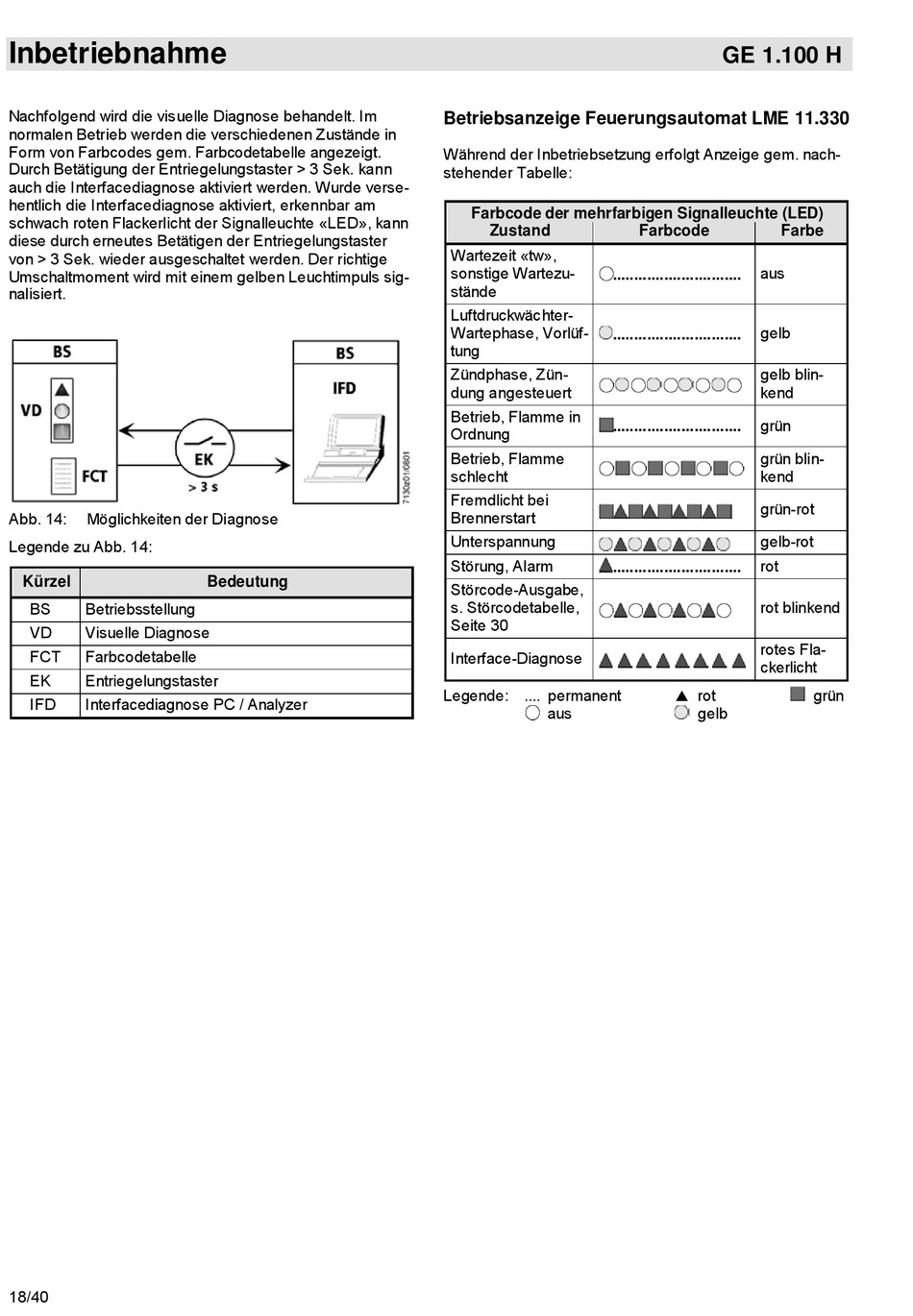

Inbetriebnahme
Nachfolgend wird die visuelle Diagnose behandelt. Im
normalen Betrieb werden die verschiedenen Zustände in
Form von Farbcodes gem. Farbcodetabelle angezeigt.
Durch Betätigung der Entriegelungstaster > 3 Sek. kann
auch die Interfacediagnose aktiviert werden. Wurde verse-
hentlich die Interfacediagnose aktiviert, erkennbar am
schwach roten Flackerlicht der Signalleuchte «LED», kann
diese durch erneutes Betätigen der Entriegelungstaster
von > 3 Sek. wieder ausgeschaltet werden. Der richtige
Umschaltmoment wird mit einem gelben Leuchtimpuls sig-
nalisiert.
Abb. 14:
Möglichkeiten der Diagnose
Legende zu Abb. 14:
Kürzel
BS
Betriebsstellung
VD
Visuelle Diagnose
FCT
Farbcodetabelle
EK
Entriegelungstaster
IFD
Interfacediagnose PC / Analyzer
18/40
Bedeutung
Betriebsanzeige Feuerungsautomat LME 11.330
Während der Inbetriebsetzung erfolgt Anzeige gem. nach-
stehender Tabelle:
Farbcode der mehrfarbigen Signalleuchte (LED)
Zustand
Wartezeit «tw»,
sonstige Wartezu-
..............................
stände
Luftdruckwächter-
Wartephase, Vorlüf-
..............................
tung
Zündphase, Zün-
dung angesteuert
Betrieb, Flamme in
..............................
Ordnung
Betrieb, Flamme
schlecht
Fremdlicht bei
Brennerstart
Unterspannung
Störung, Alarm
..............................
Störcode-Ausgabe,
s. Störcodetabelle,
Seite 30
Interface-Diagnose
Legende: .... permanent
aus
GE 1.100 H
Farbcode
Farbe
aus
gelb
gelb blin-
kend
grün
grün blin-
kend
grün-rot
gelb-rot
rot
rot blinkend
rotes Fla-
ckerlicht
rot
gelb
grün
