GE 1.100 H

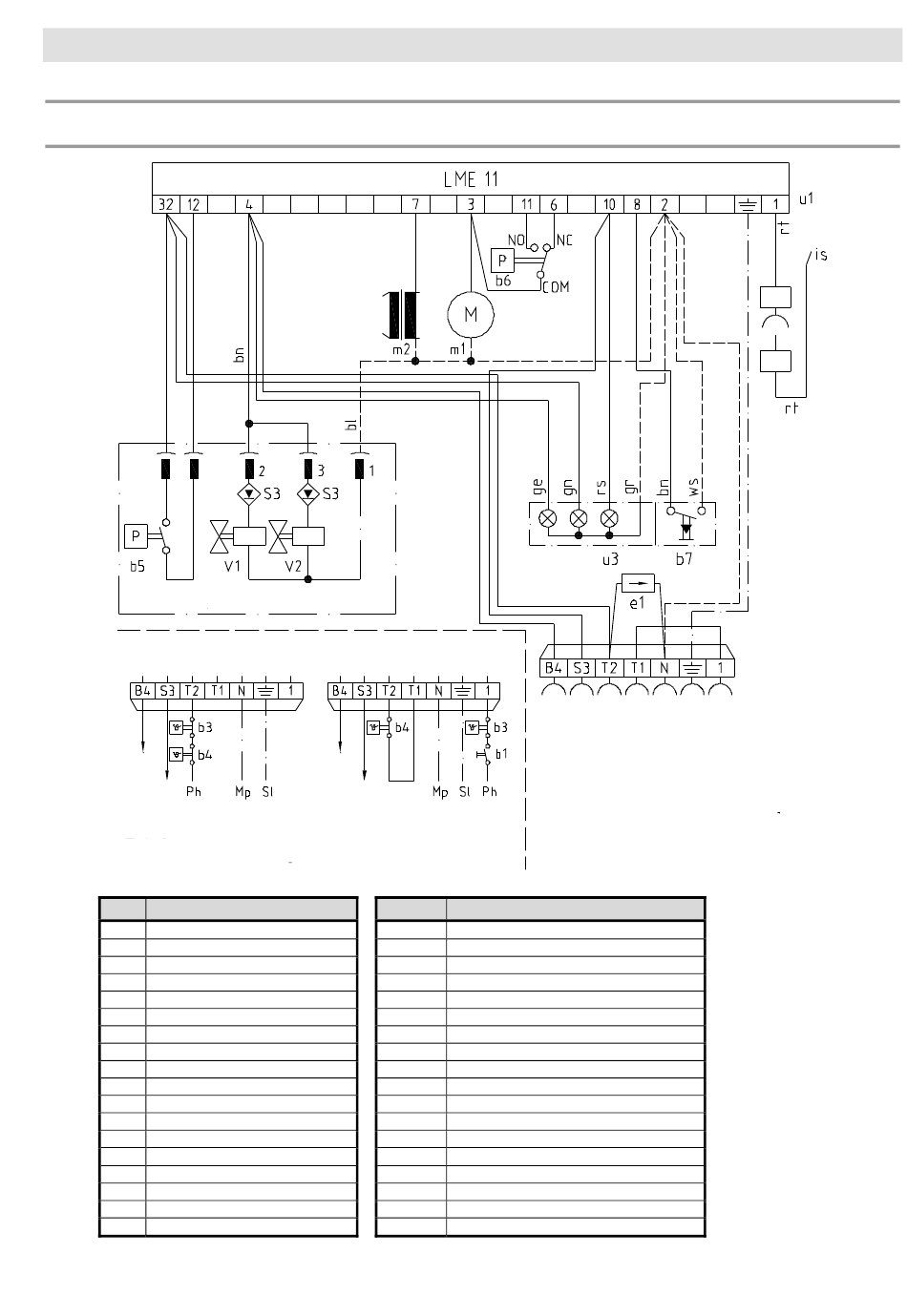

3.7.1 Schaltplan
Gasarmatur CG 120
Thermostate in
der Zuleitung
Pos.
Benennung
b1
Einschalter
b3
Sicherheitsthermostat
b4
Schaltthermostat
b5
Gasdruckwächter
b6
Luftdruckschalter (LDW)
b7
Entstörtaster im Lampenfeld
e1
Überspannungsschutz
is
Ionisationselektrode
m1
Motor mit Kondensator
m2
Zündtransformator
V1
Magnetventil
V2
Magnetventil
S3
Gleichrichter
u1
Gasfeuerungsautomat
u3
Lampenfeld
bl
blau
bn
braun
Abb. 6:
Schaltplan
Bauseitige Anschlüsse
ge
gn
gr
rs
rt
ws
B4
COM
M
Mp
N
NC
NO
P
Ph/T1/T2 Phase
S3
SI
Steckverbindung nach DIN 4791
Die Schemata sind gekennzeichnet
für Feuerungsautomaten mit geerde-
tem Null-Leiter.
In Netzen mit nicht geerdetem Null-
Leiter muss bei Ionisationsüberwa-
Thermostate
chung Klemme 2 über ein RC-Glied
getrennt
ARC 4 668 9066 0 mit dem Erdleiter
verbunden werden!
Pos.
Benennung
gelb
grün
grau
rosa
rot
weiß
Betriebsstunden
Klemme COM
Motor
Masse
Null-Leiter
Normally closed
Normally opened (Schließer-Kontakt)
Druck
Störung
Schutzleiter
Montage
Örtliche EVU- und VDE-
Vorschriften beachten!
Erdklemmen im Brenner
mit Erdleitungen verbin-
den.
Achtung
Phase und Mp nicht ver-
tauschen!
