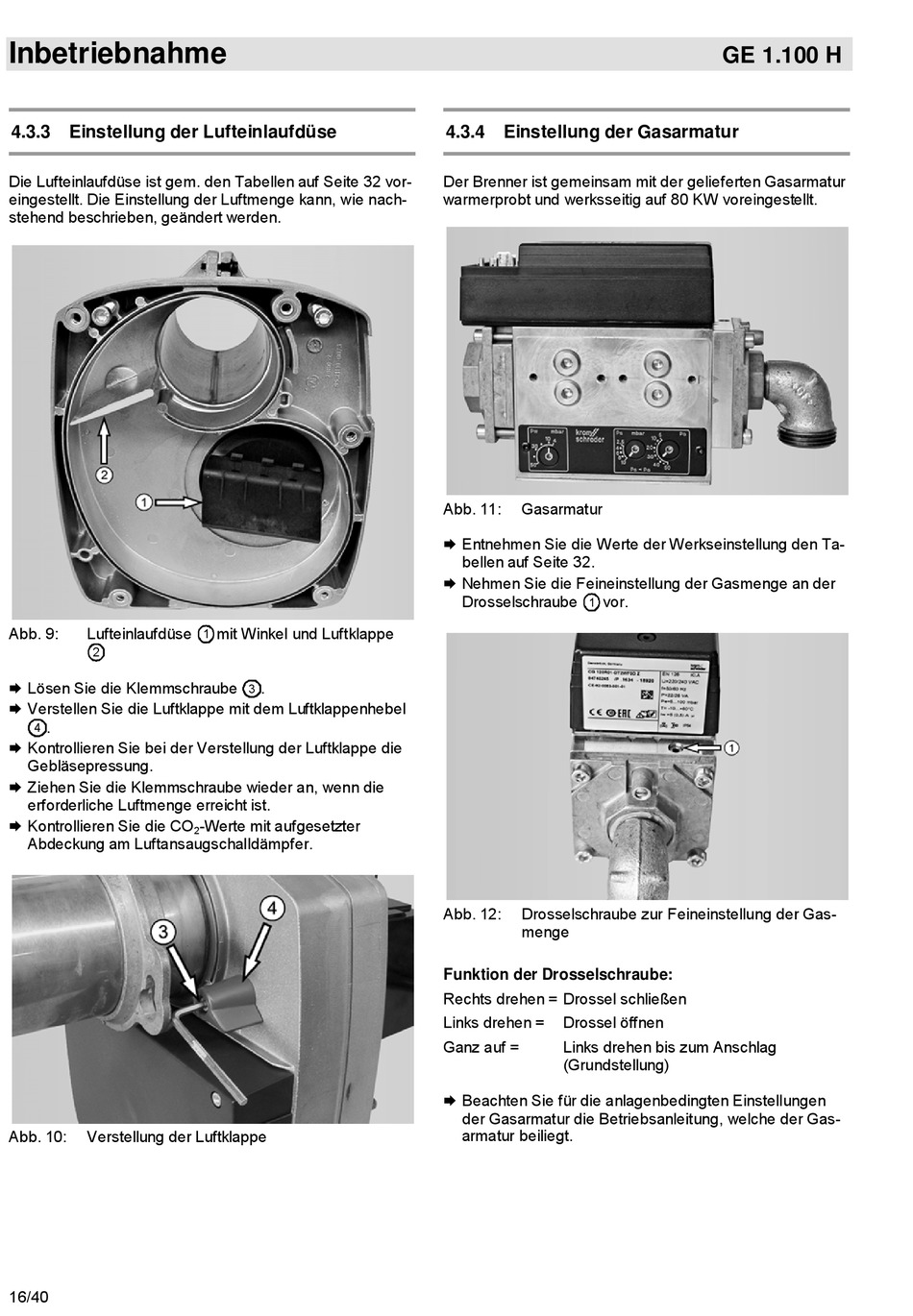

Inbetriebnahme
4.3.3 Einstellung der Lufteinlaufdüse
Die Lufteinlaufdüse ist gem. den Tabellen auf Seite 32 vor-
eingestellt. Die Einstellung der Luftmenge kann, wie nach-
stehend beschrieben, geändert werden.
Abb. 9:
Lufteinlaufdüse
2
 Lösen Sie die Klemmschraube
 Verstellen Sie die Luftklappe mit dem Luftklappenhebel
.
4
 Kontrollieren Sie bei der Verstellung der Luftklappe die
Gebläsepressung.
 Ziehen Sie die Klemmschraube wieder an, wenn die
erforderliche Luftmenge erreicht ist.
 Kontrollieren Sie die CO
Abdeckung am Luftansaugschalldämpfer.
Abb. 10:
Verstellung der Luftklappe
16/40
mit Winkel und Luftklappe
1
.
3
-Werte mit aufgesetzter
2

4.3.4 Einstellung der Gasarmatur

Der Brenner ist gemeinsam mit der gelieferten Gasarmatur
warmerprobt und werksseitig auf 80 KW voreingestellt.
Abb. 11:
Gasarmatur
 Entnehmen Sie die Werte der Werkseinstellung den Ta-
bellen auf Seite 32.
 Nehmen Sie die Feineinstellung der Gasmenge an der
Drosselschraube
vor.
1
Abb. 12:
Drosselschraube zur Feineinstellung der Gas-
menge
Funktion der Drosselschraube:
Rechts drehen = Drossel schließen
Links drehen =
Drossel öffnen
Ganz auf =
Links drehen bis zum Anschlag
(Grundstellung)
 Beachten Sie für die anlagenbedingten Einstellungen
der Gasarmatur die Betriebsanleitung, welche der Gas-
armatur beiliegt.
GE 1.100 H
