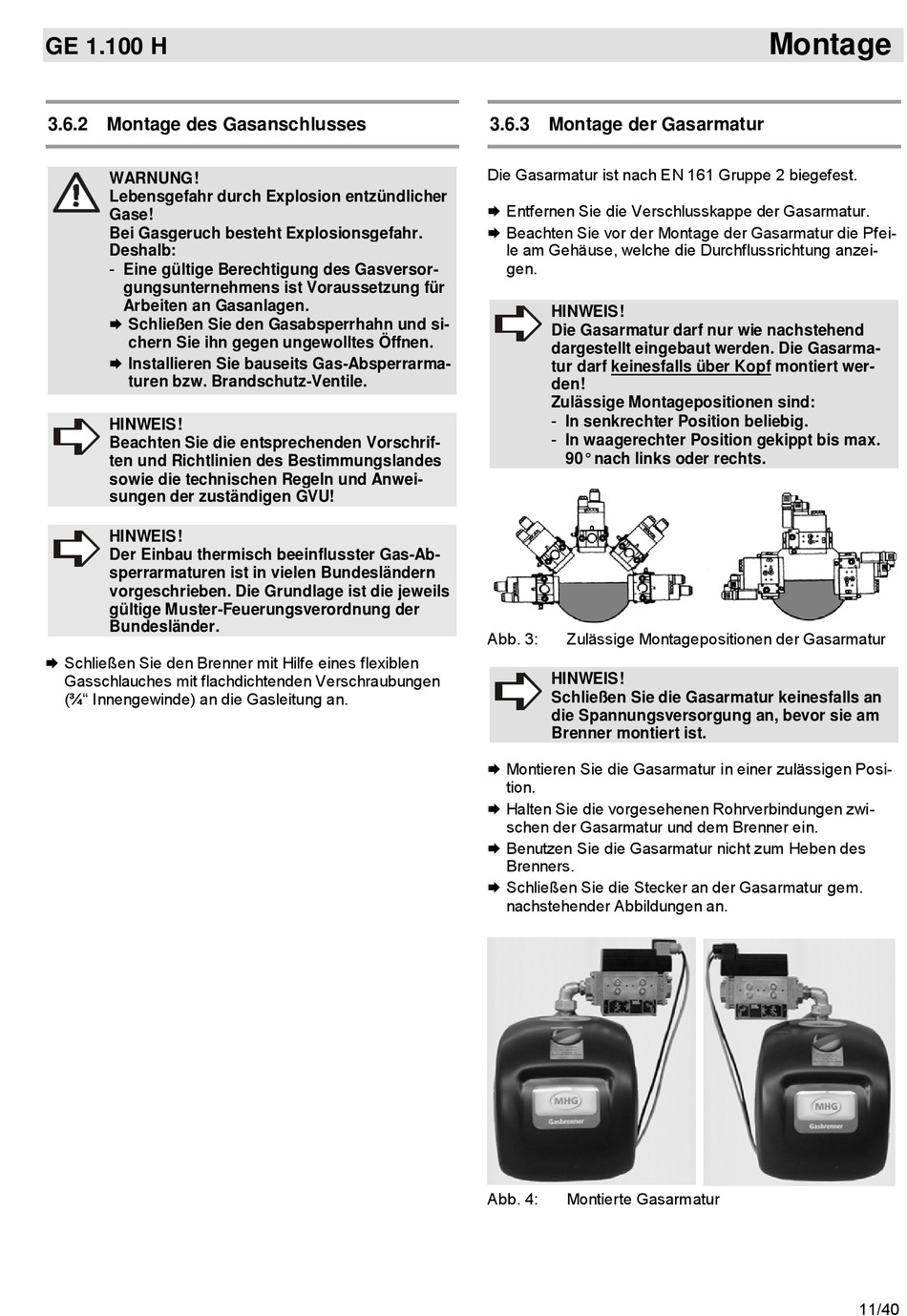

GE 1.100 H
3.6.2 Montage des Gasanschlusses
WARNUNG!
Lebensgefahr durch Explosion entzündlicher
Gase!
Bei Gasgeruch besteht Explosionsgefahr.
Deshalb:
- Eine gültige Berechtigung des Gasversor-
gungsunternehmens ist Voraussetzung für
Arbeiten an Gasanlagen.
Schließen Sie den Gasabsperrhahn und si-
chern Sie ihn gegen ungewolltes Öffnen.
Installieren Sie bauseits Gas-Absperrarma-
turen bzw. Brandschutz-Ventile.
HINWEIS!
Beachten Sie die entsprechenden Vorschrif-
ten und Richtlinien des Bestimmungslandes
sowie die technischen Regeln und Anwei-
sungen der zuständigen GVU!
HINWEIS!
Der Einbau thermisch beeinflusster Gas-Ab-
sperrarmaturen ist in vielen Bundesländern
vorgeschrieben. Die Grundlage ist die jeweils
gültige Muster-Feuerungsverordnung der
Bundesländer.
Schließen Sie den Brenner mit Hilfe eines flexiblen
Gasschlauches mit flachdichtenden Verschraubungen
(¾" Innengewinde) an die Gasleitung an.
3.6.3 Montage der Gasarmatur
Die Gasarmatur ist nach EN 161 Gruppe 2 biegefest.
Entfernen Sie die Verschlusskappe der Gasarmatur.
Beachten Sie vor der Montage der Gasarmatur die Pfei-
le am Gehäuse, welche die Durchflussrichtung anzei-
gen.
HINWEIS!
Die Gasarmatur darf nur wie nachstehend
dargestellt eingebaut werden. Die Gasarma-
tur darf keinesfalls über Kopf montiert wer-
den!
Zulässige Montagepositionen sind:
- In senkrechter Position beliebig.
- In waagerechter Position gekippt bis max.
90° nach links oder rechts.
Abb. 3:
Zulässige Montagepositionen der Gasarmatur
HINWEIS!
Schließen Sie die Gasarmatur keinesfalls an
die Spannungsversorgung an, bevor sie am
Brenner montiert ist.
Montieren Sie die Gasarmatur in einer zulässigen Posi-
tion.
Halten Sie die vorgesehenen Rohrverbindungen zwi-
schen der Gasarmatur und dem Brenner ein.
Benutzen Sie die Gasarmatur nicht zum Heben des
Brenners.
Schließen Sie die Stecker an der Gasarmatur gem.
nachstehender Abbildungen an.
Abb. 4:
Montierte Gasarmatur
Montage
11/40
