1.1 Kurzfahrplan
Installation
1.2 Lieferumfang
1 Heizungsregelgerät
VRC MF-TEC
2 Außenfühler mit Funkuhr-
Signalempfänger (DCF)
3 Vorlauffühler VRC 692 (2 Stück)
4 Speicherfühler
(Tauchfühler 710939)
Keine anderen Speicherfühler
verwenden!
5 Kurz-Bedienungsanleitung unter
der Klappe
6 Verbindungsleitung C1/C2 für
Gas-Wandheizgerät
Zubehör für VRC-MK 2 TEC:
– Einsatzplatine
– Vorlauffühler VRC 692
1 Installation vorbereiten
In diesem Abschnitt erhalten Sie ei-
nen Überblick über alle Tätigkeiten,
die Sie zur Installation des VRC-Set
MF-TEC ausführen müssen. So können
Sie Ihre Arbeit besser planen und si-
cher sein, daß nichts vergessen wird.
1. Vorbereitung:
– Installationsanleitung lesen
– Lieferumfang prüfen
2. Geräteinstallation:
– Regelgerät montieren
– Funkuhr-Signalempfänger (DCF)
montieren
– Hydraulikplan auswählen
– Elektroinstallation entsprechend
ausgewähltem Hydraulikplan
ausführen
2
4
3

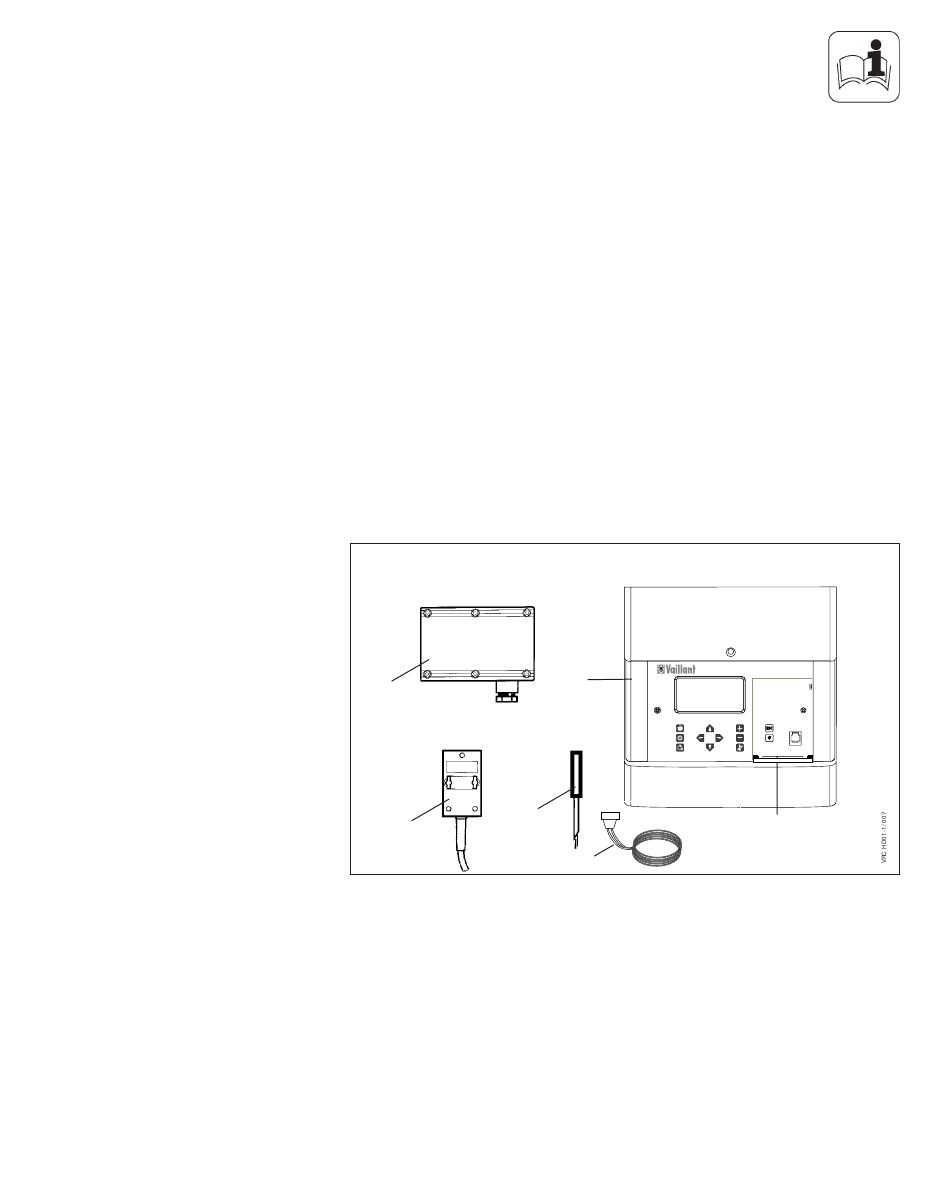

Abb. 1.1
Lieferumfang VRC-Set MF-TEC
Soll die Heizungsanlage mit einem
zweiten Mischerkreis betrieben wer-
den, so ist das Modul VRC-MK 2 TEC
erforderlich.
3. Betriebsbereitstellung:
– Grundeinstellungen am
Regelgerät vornehmen
– Anlagenspezifische
Einstellungen vornehmen
Hierzu noch einige Erläuterungen:
Das Heizungsregelgerät VRC MF-TEC
ermöglicht die Steuerung von
Heizungsanlagen mit unterschiedlichen
Komponenten. Um die Steuerung den
Gegebenheiten vor Ort anzupassen,
müssen Sie einen der angegebenen
Hydraulikpläne auswählen und da-
nach die Elektroinstallation vornehmen.
Weitere Informationen zu den Hydrau-
likplänen finden Sie im Kapitel 3.
VRC MF-TEC
1
6
Wird ein Speicher-Wassererwärmer
von einem Fremdhersteller verwendet,
muß gewährleistet sein, daß der
Tauchfühler der Speichersteuerung in
eine entsprechende Tauchhülse am
Speicher-Wassererwärmer
hineinpaßt.
5
5
