4.1 Montage des
Regelgerätes

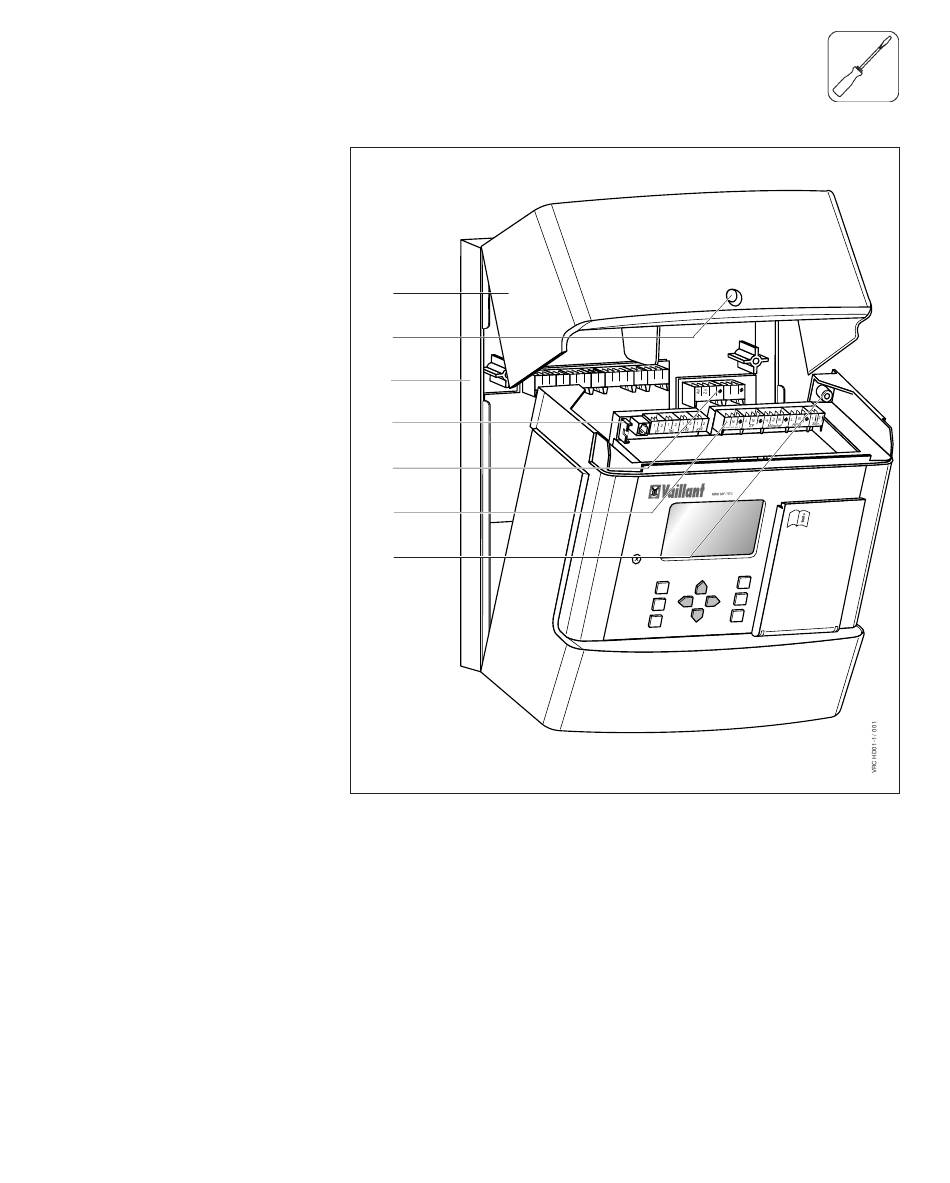

Legende zu Abb. 4.1
1 Gehäuseabdeckung
2 Zentralschraube
„Gehäuseabdeckung"
3 Wandaufbau
4 Anschlußbuchse„Steuerung"
(MK 2 TEC)
5 Modul für 2. Mischerkreis (MK 2
TEC)
6 Anschlußbuchse „Netz" (MK 2
TEC)
7 Befestigung „Gehäuse"
* Pos. 4, 5 und 6 nur bei Zubehör
VRC MK2 TEC vorhanden
1
2
3
4
5
6
7
Abb. 4.1 Aufbau des Regelgerätes VRC MF-TEC
•
Zentralschraube (2)
herausdrehen.
•
Gehäuseabdeckung (1) nach
oben klappen und abnehmen.
•
Befestigungsschrauben (7) rechts-
und links herausdrehen.
4 Installation
AF
C D 1 2 DCF 0
A B
1 2
9 8 7
9 8 7 C2 C1
DCF/A F
SpF
BUS / FBG
KF
II
I I/II
N
Mische r 2
N
L
HP-M2
