- Seite 1 Für den Betreiber Bedienungsanleitung VRC-S comfort Solarregler...
-
Seite 3: Verehrte Kundin, Verehrter Kunde

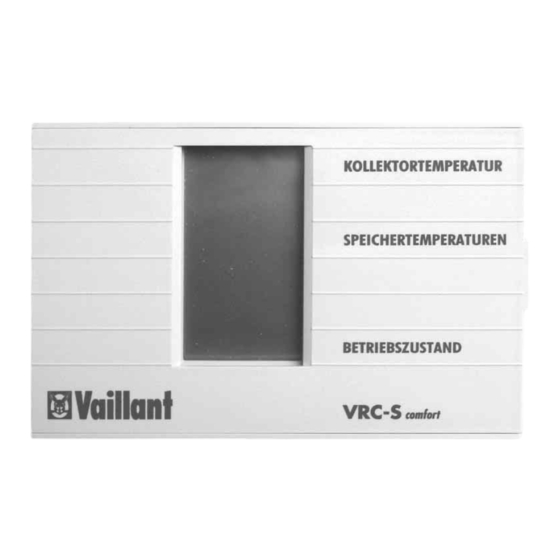

Verehrte Kundin, verehrter Kunde! 1 Geräteübersicht Mit dem Solar-Regler VRC Set-S Comfort haben Sie 1.1 Bedienelemente ein Qualitätsprodukt aus dem Haus Vaillant erwor- 1.2 Display ben. Um alle Vorteile des Regelgerätes in Verbindung mit Ihrer Solaranlage nutzen zu kön- 2 Ein- und Ausschalten des Reglers nen, nehmen Sie sich ruhig ein paar Minuten Zeit und lesen Sie diese Bedienungsanleitung. - Seite 4 Nach Öffnen der Frontklappe Ihres Solar-Reglers VRC-S Comfort sind die Bedienungselemente zugänglich. 1 Geräteübersicht 1.1 Bedienelemente VRC-S comfort 1 Ein- und Ausschalttaste 2 Display 3 “+” - Taste zum Erhöhen der ausgewählten Werte 4 “-” - Taste zum Reduzieren der ausgewählten Werte...
- Seite 5 1 Geräteübersicht 1.2 Display Kollektortemperatur Speichertemperatur oben (nur bei angeschlos- senem Fühler) Speichertemperatur unten Anzeige des Be- triebszustands (entsprechend der Situation in Ihrer Solaranlage) Nachheizung des Solar- speichers über ein ex- ternes Heizgerät Solarkreispumpe ist in Betrieb Nachheizung des Solar- speichers über einen Elektro-Heizstab...
- Seite 6 Hinweis! Die obere Speichertemperatur (1) wird nur angezeigt, wenn ein entsprechender Fühler angeschlossen ist. Die Anzeige des Betriebszustandes (2) variiert VRC-S comfort mit den unterschiedlichen Gegebenheiten in Ihrer Solaranlage. 2.2 Ausschalten Drücken Sie die Ein- Ausschalttaste. Auf dem Display erscheint „OFF“.
- Seite 7 Kollektor gemessene Temperatur an 2 Obere Speichertemperatur (nur bei Anschluß eines entsprechenden Fühlers) gibt die aktuelle Wassertemperatur des Speichers VRC-S comfort 3 Untere Speichertemperatur gibt die aktuelle Speichertemperatur am unteren Fühler des Speichers an 3.2 Abfrage der Speicher-Nachladetemperaturen...
- Seite 8 Werte der Reihe nach ab zu fragen: Ertrags-Anzeige: Hier können Sie den Energieertrag Ihrer Solar- anlage ablesen (dieser Wert wird nur bei Anschluß eines Rücklauftemperatur-Sensors angezeigt). VRC-S comfort Betriebsstunden-Anzeige: Hier können Sie die Betriebsstunden der Solarkreis- pumpe ablesen. Hinweis! Diese beiden Werte können Sie bei Bedarf auf VRC-S comfort „–“-Taste...
- Seite 9 Solarspeicher durch den Elektro-Heizstab frei- zugeben. Anzeige im Display: Durch nochmaliges drücken der -Taste wird die Nachheizung wieder gesperrt. Anzeige im Display: VRC-S comfort Tipp! Die Nachheizung über einen Elektro-Heizstab ist besonders im Sommer sinnvoll, damit das externe Heizgerät außer Betrieb genommen werden kann.
- Seite 10 Werksseitig sind für Ihre Anlage folgende Werte programmiert: 6 Werksseitige Einstellungen Werksseitige Einstellungen Ihrer Anlage Werkseinstellung minimale Speichertemperatur (Einschalttemperatur der Nachheizung) 40 °C maximale Speichertemperatur * 70 °C Einschalttemperaturdifferenz * 7 °C Ausschalthysterese * 2 °C * Einstellung durch den Fachhandwerker...
