4 Installation
Legende zu Abb. 4.2
1 Dichtung
2 Kabelklemme
3 Befestigungsbohrung
4 Basisplatine
5 Stecker Fühler
6 Stecker Netz
7 Reservesicherung - Ersatz
8 Sicherung F1 (T4D/250V)
9 Modul 2. Mischerkreis
(Zubehör MK 2 TEC)
16
1
2
3
4
9 8 7 C2 C1 9 8 7 1
Heizgerät1
5
6
7
N
Netz
8
3
9

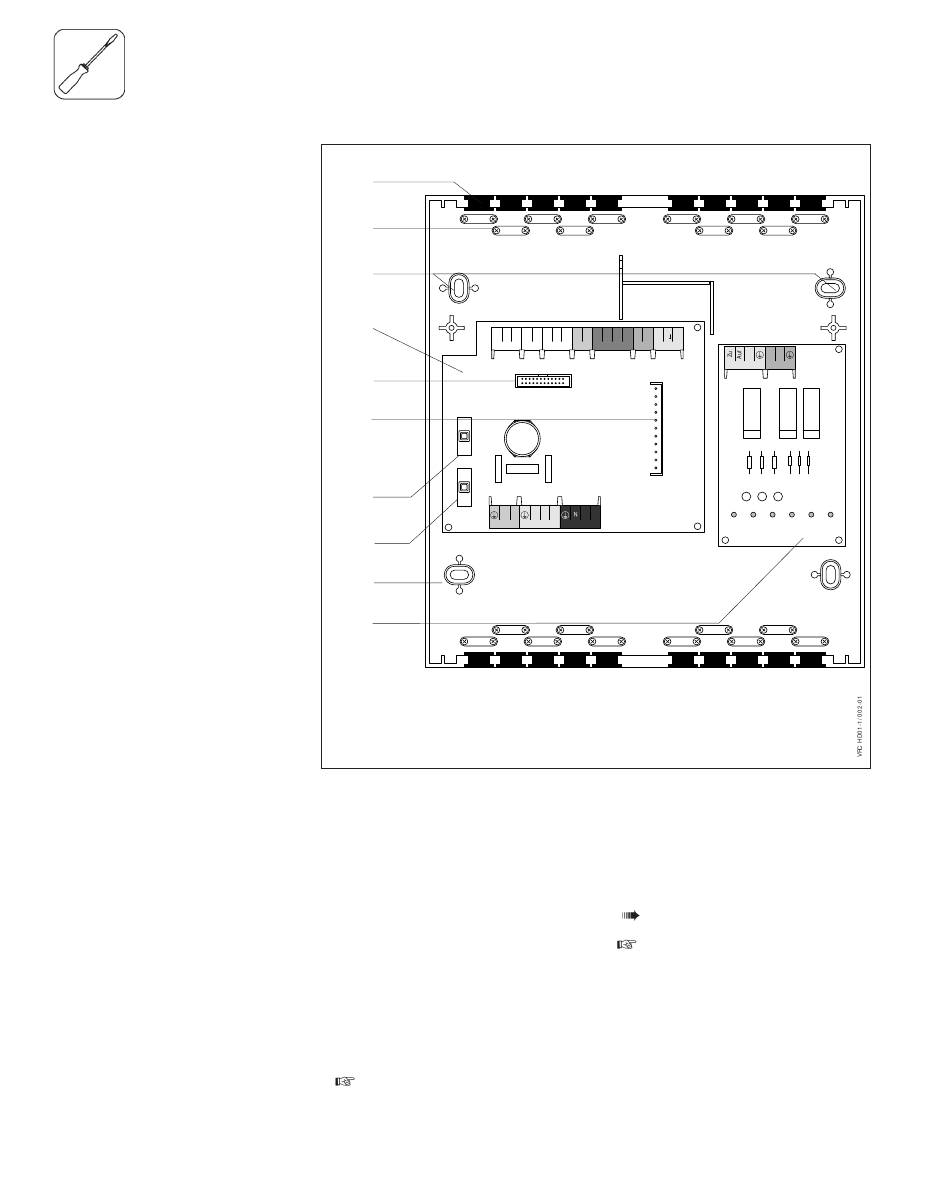

Abb. 4.2
Wandaufbau des Regelgerätes VRC MF-TEC
•
Frontaufbau nach unten klappen.
•
Stecker (6) und (7) von der Platine
des Wandaufbaus abziehen und
Frontaufbau abnehmen.
•
Alle 4 Befestigungsbohrungen (3)
an Montagewand anzeichnen und
Bohrungen vornehmen.
•
Dübel den Wandverhältnissen ent-
sprechend auswählen und Wand-
aufbau festschrauben.
Ggf. beiliegende Ausgleichsschei-
ben verwenden.
2 A B C D 1 2
DFC 0
AF
Heizgerät2
KF
BUS / FBG
SpF
DFC / AF
X1
X3
L
N
1
2
LP
UV
HP-B
LP/UV
•
Regelgerät entsprechend des ge-
wählten Hydraulikplans
anschließen.
Siehe Anhang A1 bis A12.
Dichtungen (1) in den Kabel-
einführungen nicht vergessen!
Leitungen mit Kabelklemmen (2)
gegen Zug sichern.
N
L
N
Mischer 2
HP-M2
