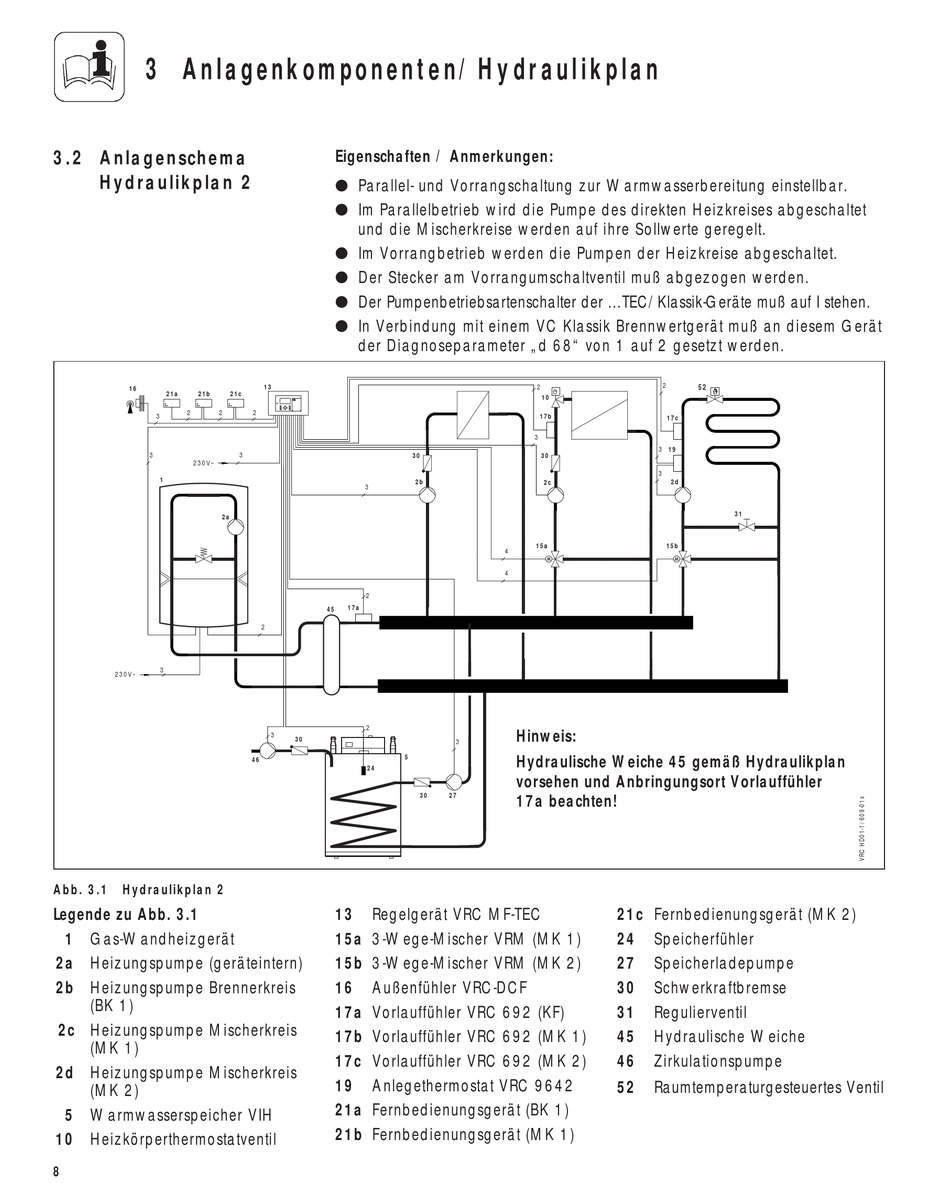

3 Anlagenkomponenten/Hydraulikplan
3.2 Anlagenschema
Hydraulikplan 2
16
21a
21b
21c
2
2
3
3
230V~
1
2a
3
230V~
Abb. 3.1
Hydraulikplan 2
Legende zu Abb. 3.1
1 Gas-Wandheizgerät
2a Heizungspumpe (geräteintern)
2b Heizungspumpe Brennerkreis
(BK 1)
2c Heizungspumpe Mischerkreis
(MK 1)
2d Heizungspumpe Mischerkreis
(MK 2)
5 Warmwasserspeicher VIH
10 Heizkörperthermostatventil
8
Eigenschaften / Anmerkungen:
Parallel- und Vorrangschaltung zur Warmwasserbereitung einstellbar.
Im Parallelbetrieb wird die Pumpe des direkten Heizkreises abgeschaltet
und die Mischerkreise werden auf ihre Sollwerte geregelt.
Im Vorrangbetrieb werden die Pumpen der Heizkreise abgeschaltet.
Der Stecker am Vorrangumschaltventil muß abgezogen werden.
Der Pumpenbetriebsartenschalter der ...TEC/Klassik-Geräte muß auf I stehen.
In Verbindung mit einem VC Klassik Brennwertgerät muß an diesem Gerät
der Diagnoseparameter „d 68" von 1 auf 2 gesetzt werden.
13
2
3
30
2b
3
2
17a
45
2
2
3
30
5
46
24
13
Regelgerät VRC MF-TEC
15a 3-Wege-Mischer VRM (MK 1)
15b 3-Wege-Mischer VRM (MK 2)
16
Außenfühler VRC-DCF
17a Vorlauffühler VRC 692 (KF)
17b Vorlauffühler VRC 692 (MK 1)
17c Vorlauffühler VRC 692 (MK 2)
19
Anlegethermostat VRC 9642
21a Fernbedienungsgerät (BK 1)
21b Fernbedienungsgerät (MK 1)
2
J
10
17b
3
30
2c
15a
4
4
Hinweis:
3
Hydraulische Weiche 45 gemäß Hydraulikplan
vorsehen und Anbringungsort Vorlauffühler
30
27
17a beachten!
2
52
17c
3
19
3
2d
31
15b
21c Fernbedienungsgerät (MK 2)
24
Speicherfühler
27
Speicherladepumpe
30
Schwerkraftbremse
31
Regulierventil
45
Hydraulische Weiche
46
Zirkulationspumpe
52
Raumtemperaturgesteuertes Ventil
