Vaillant VRC-Set MF-TEC Installationsanleitung Seite 29

!
drücken
Das 6. Fenster Allgemeine
Ebene wird angezeigt.
!
drücken
Das 7. Fenster Allgemeine
Ebene wird angezeigt.
!
drücken
Das 8. Fenster Allgemeine
Ebene wird angezeigt.
drücken
Das 9. Fenster Allgemeine
Ebene wird angezeigt.
drücken
Das 10. Fenster Allgemeine
Ebene wird angezeigt.

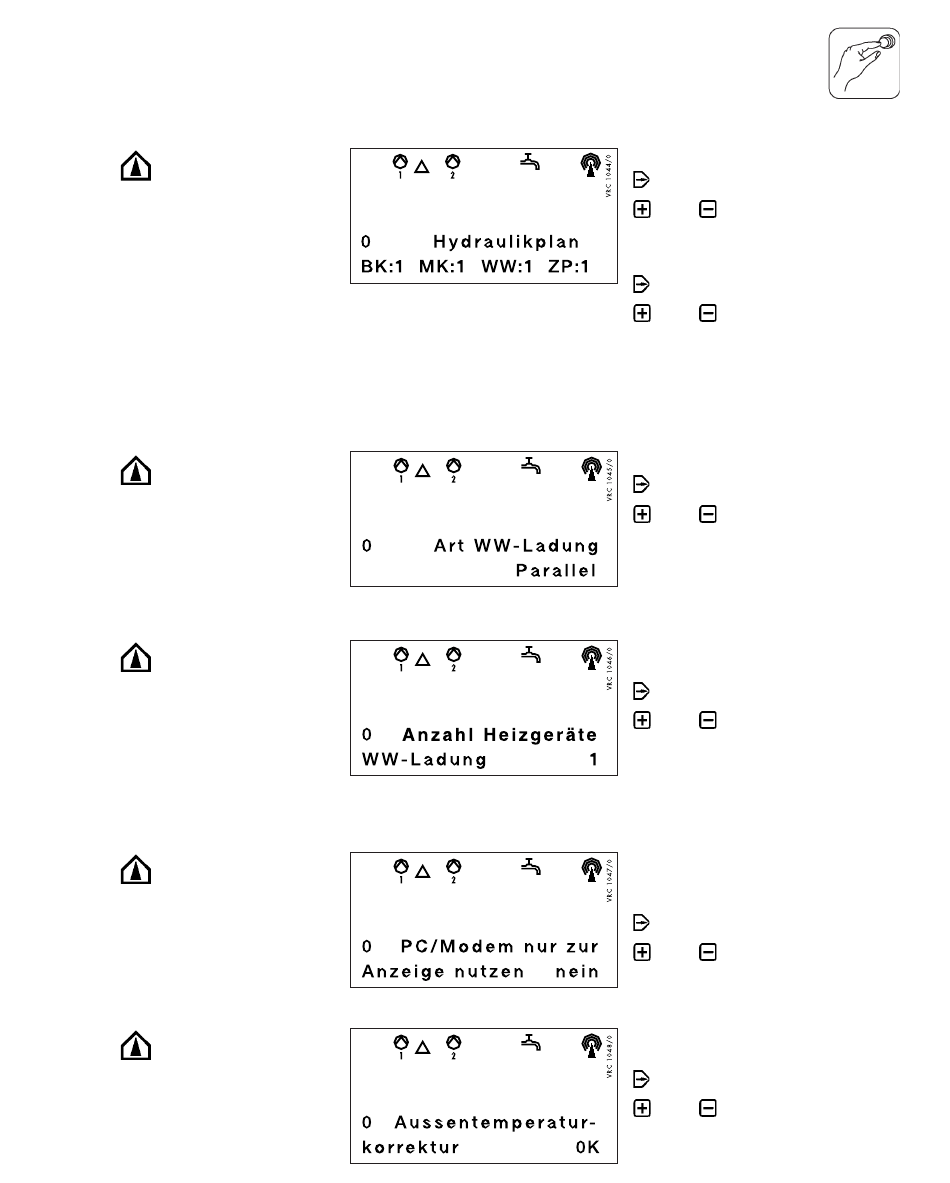

6 Betriebsbereitstellung
Beispiel:
BK:1 = Brennerkreis vorhanden
BK:0 = Brennerkreis nicht vorhanden
1. Hydraulikplan einstellen.
drücken, die Ziffer blinkt.
bzw. drücken, bis gewünschte
Ziffer angezeigt wird
2
2. Wärmeabnehmer einstellen.
drücken, Ziffer BK blinkt.
bzw. drücken, bis gewünschte
Ziffer angezeigt wird.
Für die weiteren Wärmeabnehmer
MK, WW und ZP ebenso verfahren.
Art der Speicherladung einstellen.
drücken, aktueller Wert blinkt.
bzw. drücken, bis gewünschte
Einstellung angezeigt wird (Parallel-,
Vorrang- oder Trennschaltung).
Nicht bei allen Hydraulikplänen wähl-
bar!
Anzahl der Kessel/Stufen zur
Speicherladung einstellen.
drücken, aktueller Wert blinkt.
bzw. drücken, bis gewünschte
Einstellung angezeigt wird (1 oder 2).
Nicht bei allen Hydraulikplänen wähl-
bar!
Einstellung, ob der Anschluß
PC/Modem nur zur Anzeige genutzt
werden soll.
drücken, aktueller Wert blinkt.
bzw. drücken, bis gewünschte
Einstellung angezeigt wird.
Korrekturwert für Außentemperatur
eingeben.
drücken, aktueller Wert blinkt.
bzw. drücken, bis gewünsch-
ter Wert angezeigt wird (-5 ... +5K,
Standard 0 K). Siehe Seite 50.
29
