Identifizierung
8
2.1.4
Typenschild Anschlüsse
Supply DC:
1
Supply AC:
Impulse/Freq./Status Output2
2
max. 30VDC / max. 25mA
Impulse/Freq./Status Output1
3
max. 30VDC / max. 25mA
Modbus RS485
4
1.2 ... 115.2 kBaud

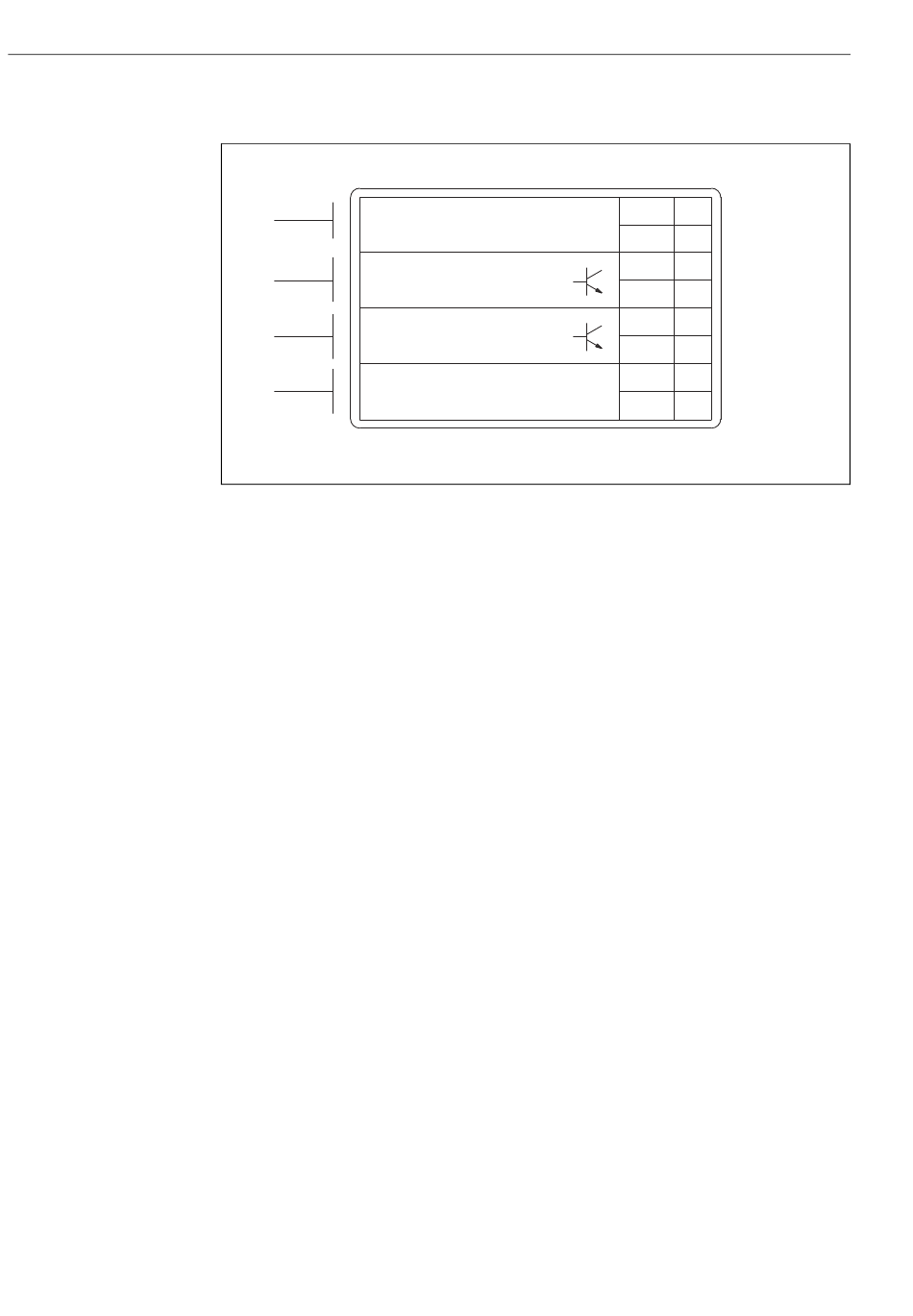

Abb. 4:
Typenschildangaben für Anschlüsse Messumformer (Beispiel)
1
Klemmenbelegung Energieversorgung
2
Klemmenbelegung Impuls-/Frequenz-/Statusausgang
3
Klemmenbelegung Impuls-/Frequenz-/Statusausgang
4
Klemmenbelegung Modbus RS485
2.2
Zertifikate und Zulassungen
Die Geräte sind nach dem Stand der Technik und guter Ingenieurpraxis betriebssicher gebaut
und geprüft und haben das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen.
Die Geräte berücksichtigen die einschlägigen Normen und Vorschriften nach EN 61010
"Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte". Das in
dieser Betriebsanleitung beschriebene Messsystem erfüllt somit die gesetzlichen Anforde-
rungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes
mit der Anbringung des CE-Zeichens.
2.3
Eingetragene Marken
®
Modbus
Eingetragene Marke der SCHNEIDER AUTOMATION, INC.
Applicator
®
, FieldCare
®
, Fieldcheck
Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe
10 ... 30V /
3.2
W
L (+)
20 ... 28V / 4VA
N (-)
(+)
(-)
(+)
(-)
A (+)
B (-)
®
, HistoROM™, S-DAT
®
, T-DAT™
LPGmass Modbus RS485
1
2
22
23
24
25
26
27
A0007098
Endress+Hauser
