Montage

10
4 Montage
4.1

Einbaubedingungen

Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.ä. erfor-
derlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen.
4.1.1 Einbaumaße
Alle Abmessungen und Einbaulängen des Messaufnehmer und -umformer finden Sie in der
separaten Dokumentation "Technische Information", →  46.
4.1.2 Ein- und Auslaufstrecken
Bei der Montage muss keine Rücksicht auf turbulenzerzeugende Armaturen (Ventile, Krüm-
mer, T-Stücke usw.) genommen werden, solange keine Kavitation auftritt.
4.1.3 Vibrationen
Anlagenvibrationen haben dank der hohen Messrohr-Schwingfrequenz keinen Einfluss auf
die Funktionstüchtigkeit des Messsystems. Spezielle Befestigungsmaßnahmen für die Mes-
saufnehmer sind deshalb nicht erforderlich.
4.1.4 Durchflussgrenzen
Entsprechende Angaben finden Sie auf →  39 und →  43.
4.1.5 Spezielle Einbauhinweise
Berstscheibe
Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behindert
wird. Die Lage der Berstscheibe ist durch einen darüber angebrachten Aufkleber gekenn-
zeichnet. Ein Auslösen der Berstscheibe zerstört den Aufkleber und ist somit optisch kont-
rollierbar. Weitere Prozessrelevante Informationen (→  43).

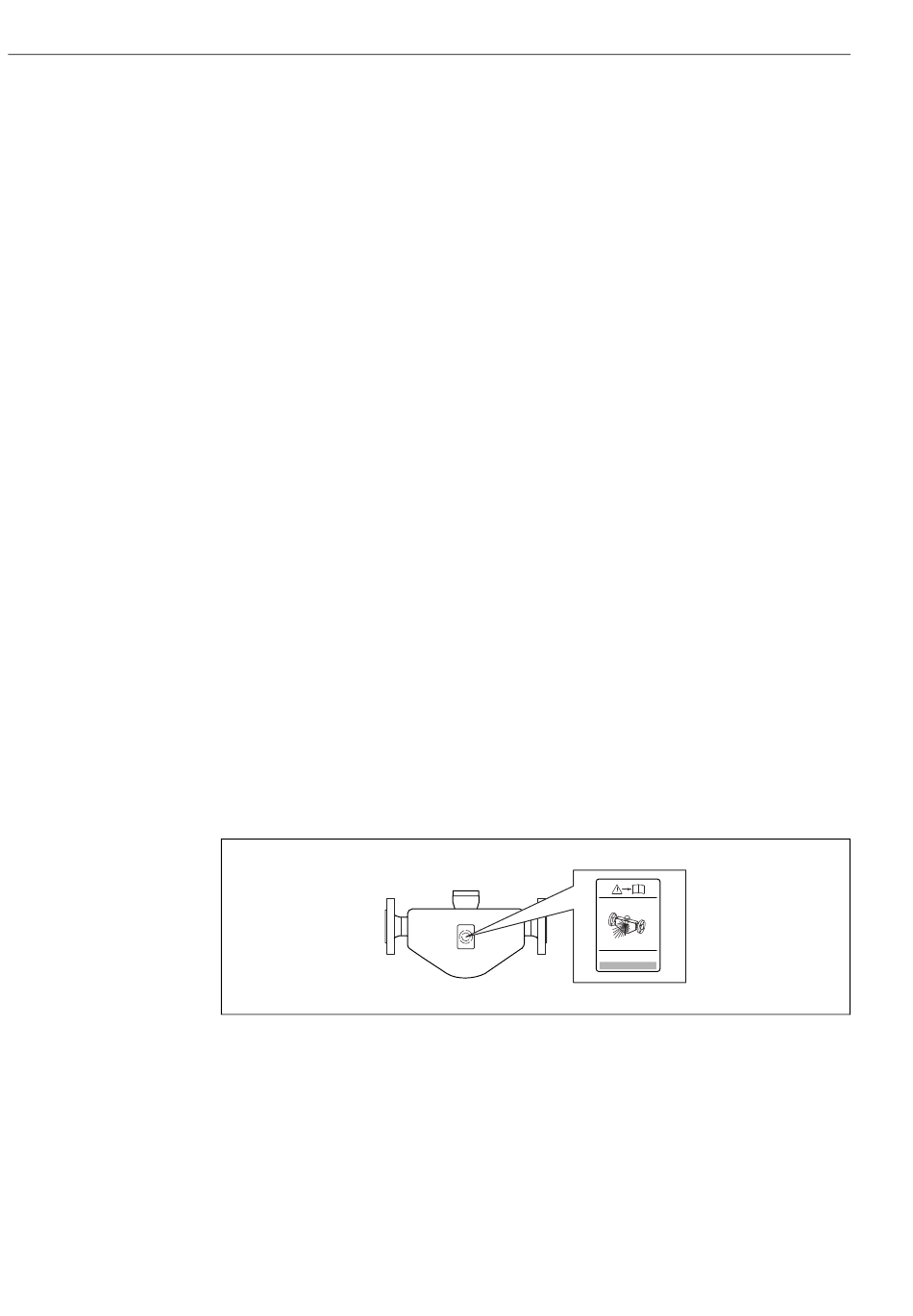

Abb. 5: Zusatzschild bezüglich Lage der Berstscheibe
LPGmass Modbus RS485
i
RUPTURE DISK
Endress+Hauser
A0007823
