LPGmass Modbus RS485
Endress+Hauser
2.1.2

Typenschild Messaufnehmer

4153 Reinach
PROMASS E
Order Code:
1
Ser. No.:
TAG No.:
2
K-factor:
3
Size:
4
DN 40 DIN/EN PN40 pnom = PS= 40bar
5
Materials:
6
TM:
7
3.1
8
9
-40°C (-40°F)< Tamb <+60°C (140°F)

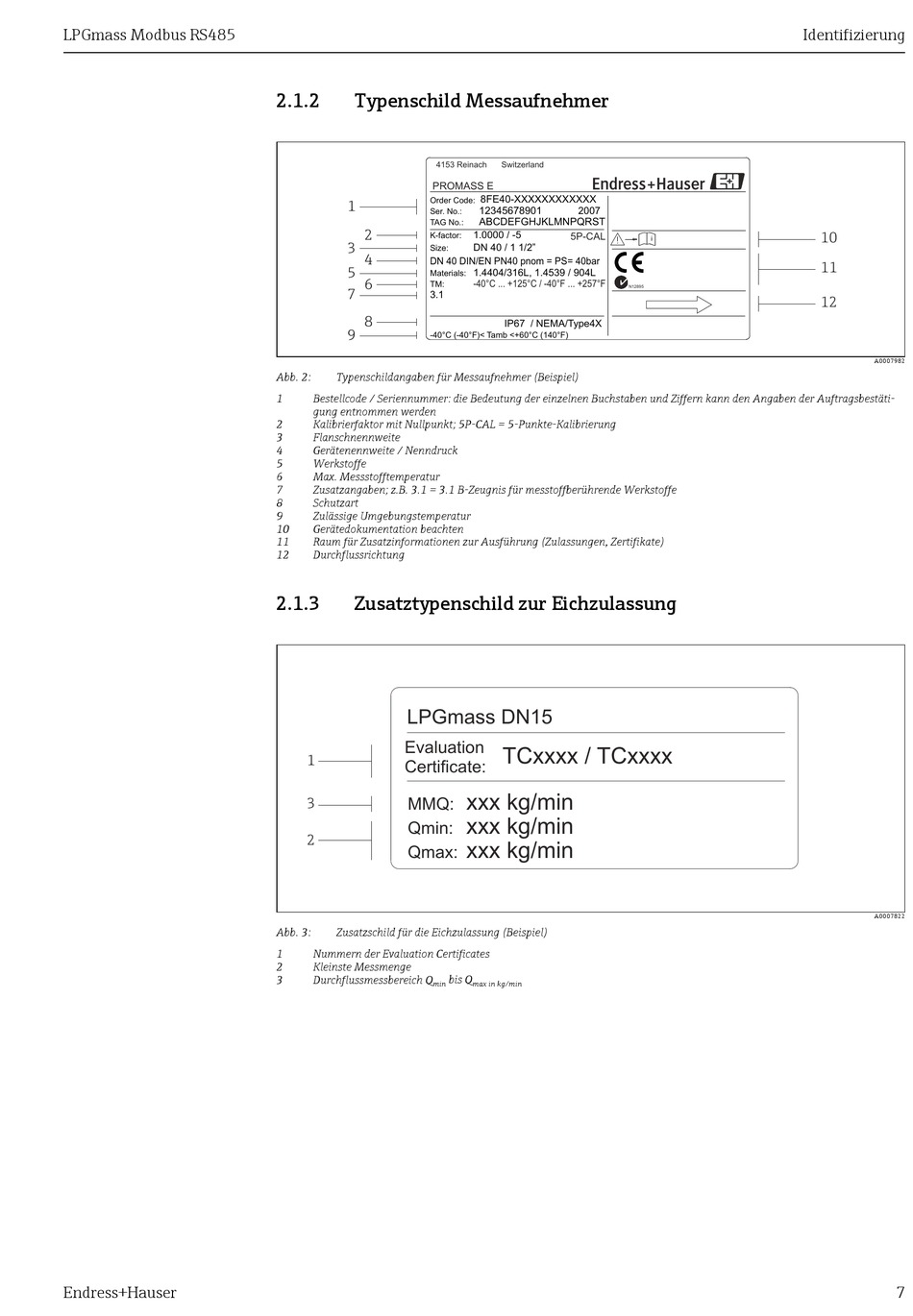

Abb. 2: Typenschildangaben für Messaufnehmer (Beispiel)
1 Bestellcode / Seriennummer: die Bedeutung der einzelnen Buchstaben und Ziffern kann den Angaben der Auftragsbestäti-
gung entnommen werden
2 Kalibrierfaktor mit Nullpunkt; 5P-CAL = 5-Punkte-Kalibrierung
3 Flanschnennweite
4 Gerätenennweite / Nenndruck
5 Werkstoffe
6 Max. Messstofftemperatur
7 Zusatzangaben; z.B. 3.1 = 3.1 B-Zeugnis für messtoffberührende Werkstoffe
8 Schutzart
9 Zulässige Umgebungstemperatur
10 Gerätedokumentation beachten
11 Raum für Zusatzinformationen zur Ausführung (Zulassungen, Zertifikate)
12 Durchflussrichtung
2.1.3

Zusatztypenschild zur Eichzulassung

LPGmass DN15
Evaluation
1
Certificate:
3
MMQ:
Qm : in
2
Qmax:
Abb. 3: Zusatzschild für die Eichzulassung (Beispiel)
1 Nummern der Evaluation Certificates
2 Kleinste Messmenge
3 Durchflussmessbereich Q
min
Switzerland
8FE40-XXXXXXXXXXXX
12345678901 2007
ABCDEFGHJKLMNPQRST
1.0000 / -5
5P-CAL
DN 40 / 1 1/2"
1.4404/316L, 1.4539 / 904L
- 0°C ... +125°C / - °F ... +257°F 4 40
IP67 / NEMA/Type4X
T xxxx / TCxxxx C
xxx kg/min
xxx kg/min
xxx kg/min
bis Q
max in kg/min
i
N12895
Identifizierung
10
11
12
A0007982
A0007822
