Montage
8
3.2
Montagebedingungen
• Die zulässige Umgebungstemperatur (siehe Kapitel "Technische Daten") ist bei Einbau und
Betrieb einzuhalten
• Tragfähiges Fundament. Ausführung gemäß Fundamentplan (s. Kap. 3.2.3)
• Aufstellung waagrecht und eben
• Bei Aufstellung im Freien: Frontseite vorzugsweise keiner direkten Sonneneinstrahlung ausset-
zen. Gegebenenfalls ist bauseits ein Sonnenschutz (Wetterschutzdach) vorzusehen.
• Werden die Wasser Zu- und Abläufe im Freien verlegt, so sind diese gegen Frost zu schützen
• Da der Analysenteil kontinuierlich mit Wasser durchspült werden muss, ist bauseits zu gewähr-
leisten, dass am Entnahmeort ständig genügend Wasser zur Verfügung steht und somit ein Tro-
ckenlauf der Anlage vermieden wird. (z.B. kleines Wehr, etc.)
Der Entnahmeschlauch ist dementsprechend zu befestigen.
"
Achtung!
Trockenlauf und Sandkörner verringern die Lebensdauer der Exzenterschneckenpumpe
• Die Ablaufschläuche sind mit Gefälle und mit freiem Auslauf zu verlegen
• Bei Verwendung einer manuellen oder automatischen Reinigung, ist ein Rohrtrenner und Druck-
minderer bauseits vorzusehen.
3.2.1
Materialbeständigkeit der Analysenverrohrung
Das Analysensystem besteht aus einer PVC Verrohrung und ist aufgrund seiner Materialeigenschaf-
ten für Trinkwasser und Lebensmittel verwendbar.
Allgemeine chemische Beständigkeit
Beständig: Säuren und Laugen
Unbeständig: Aromatische Lösungsmittel
Anwendungsgrenzwerte für Druck und Temperatur
(25-Jahr-Werte mit eingerechnetem Sicherheitsfaktor)
Verwendeter Typ: PVC-PN10

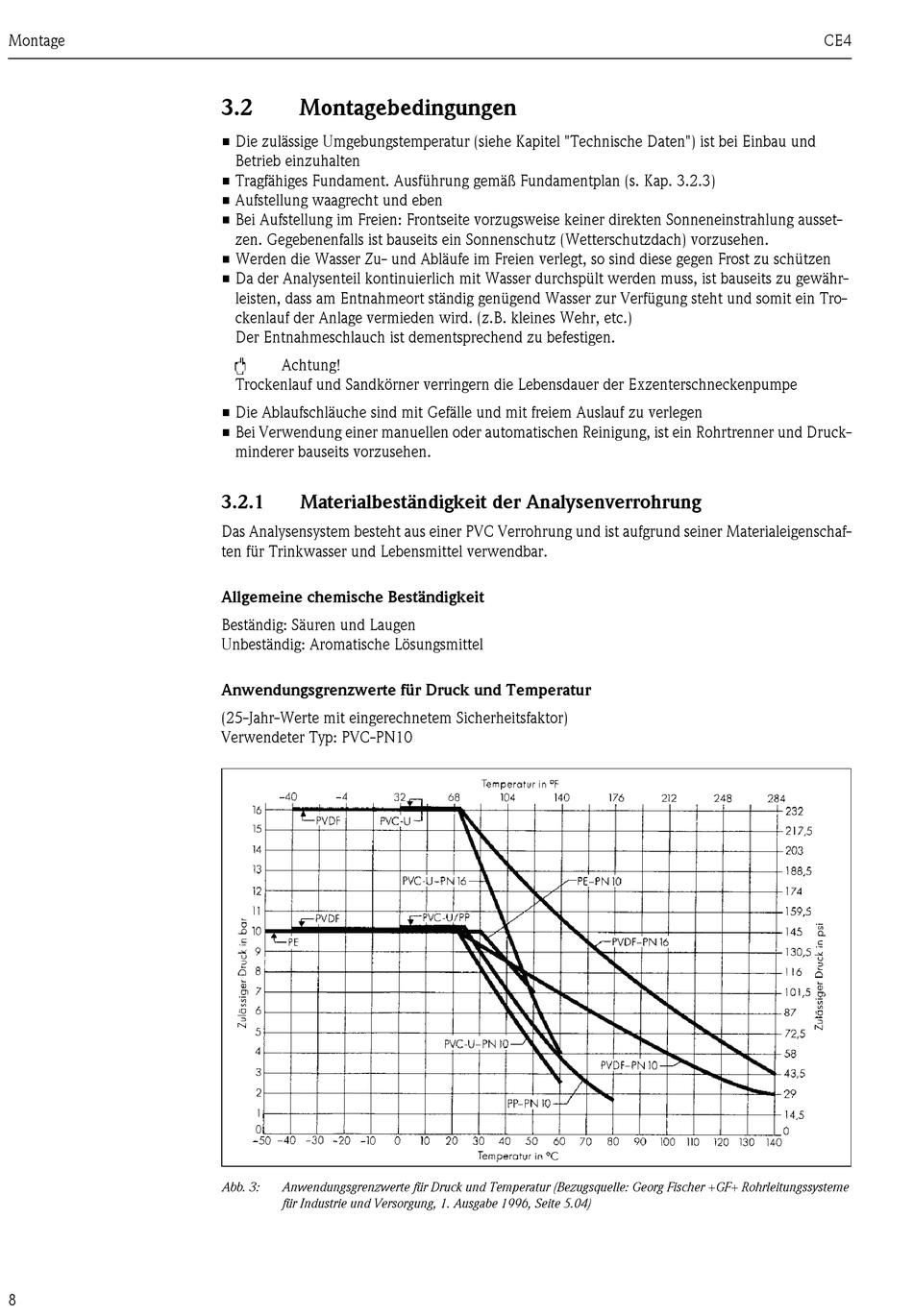

Abb. 3:
Anwendungsgrenzwerte für Druck und Temperatur (Bezugsquelle: Georg Fischer +GF+ Rohrleitungssysteme
für Industrie und Versorgung, 1. Ausgabe 1996, Seite 5.04)
CE4
