CE4
3.2.2
Einbaumaße
Die Abmessungen der Messstation finden Sie im Kapitel "Technische Daten".
3.2.3
Einbauort / Fundamentplan
559
534
0

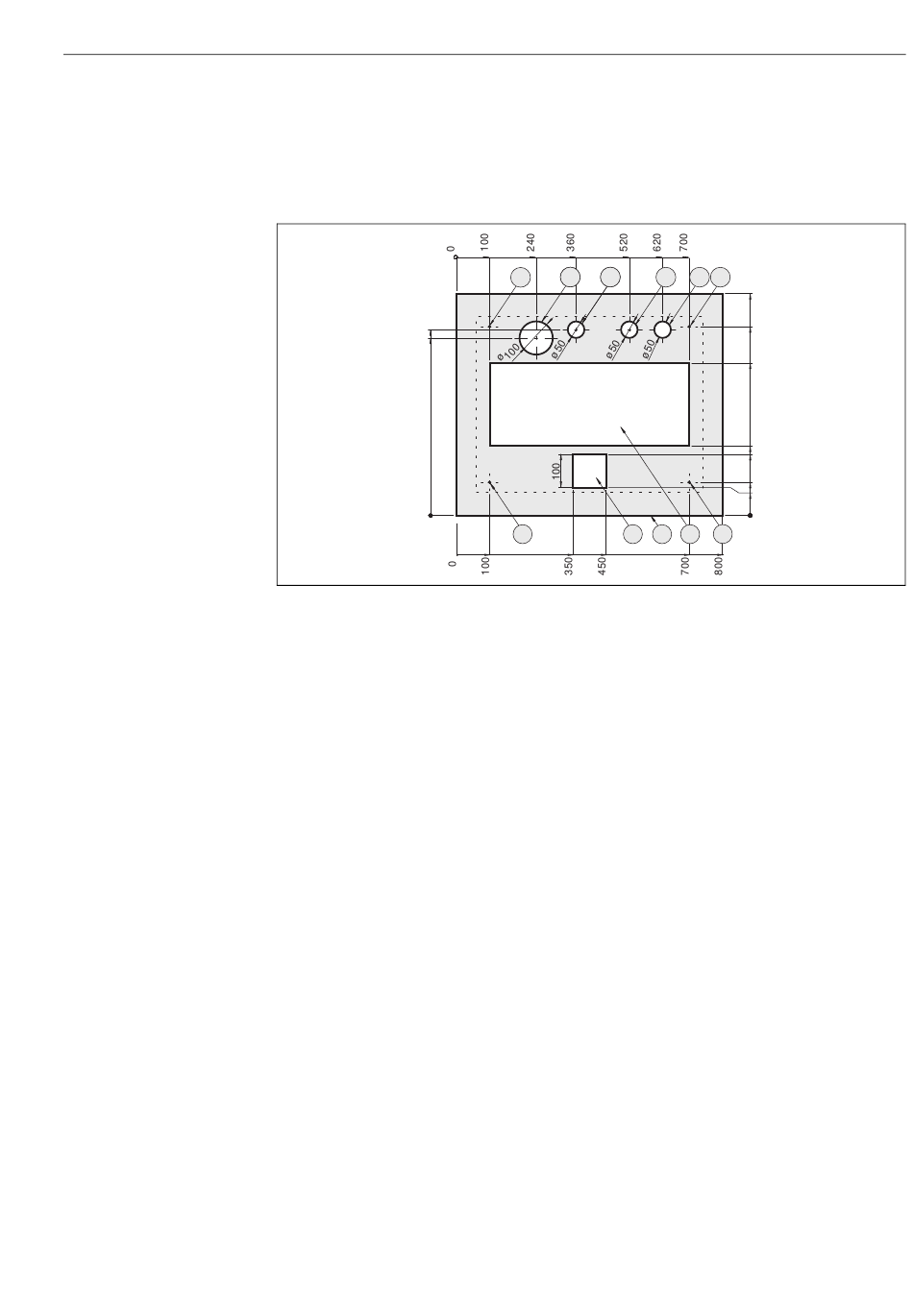

Abb. 4:
Fundamentplan ohne Probenehmer
Pos. A: Befestigungsanker M8 oder Dübel M8
Pos. B: Zu- und Ablaufschläuche der Messflüssigkeit
Pos. C: Brauchwasser
Pos. D: Netzleitungen
Pos. E: Signalleitungen
Pos. H: Montagebereich Förderpumpe
Pos. I: Schaltschranksockel Türseite (vorne)
Pos. K: Überlaufschacht
A
B
B
C
B
D
A
K
I
H
Montage
E
A
668
568
459
209
184
100
84
0
A
9
