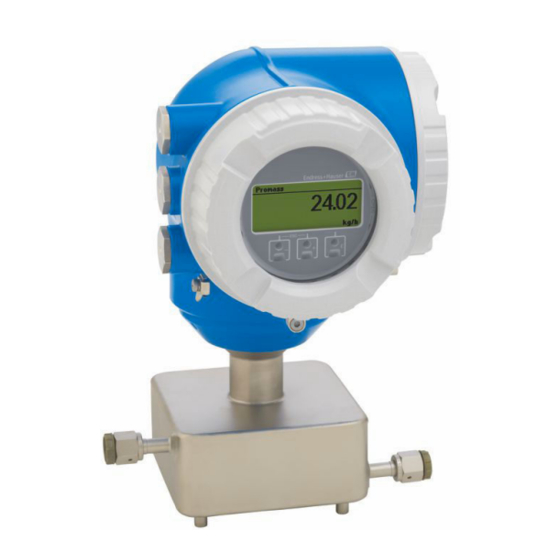

Endress+Hauser Proline Cubemass C 300 Technische Information

Endress+Hauser Proline Cubemass C 300 Technische Information

Coriolis-durchflussmessgerät
Vorschau ausblenden Andere Handbücher für Proline Cubemass C 300:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TI01271D/06/DE/07.20
71478203
2020-06-01
Kompakter Messaufnehmer für kleinste Mengen mit kompaktem, zugang-
soptimiertem Messumformer
Anwendungsbereich
• Messprinzip arbeitet unabhängig von physikalischen Mess-
stoffeigenschaften wie Viskosität und Dichte
• Genaue Messung kleinster Mengen an Flüssigkeiten und
Gasen
Geräteeigenschaften
• Nennweite: DN 1...6 (¹⁄₂₄...¹⁄₄")
• Prozessdruck bis 400 bar (5 800 psi)
• Messstofftemperatur bis +205 °C (+401 °F)
• Kompaktes Zweikammergehäuse mit bis zu
3 Ein-/Ausgängen
• Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff
• Abgesetzte Anzeige erhältlich
Products
Technische Information
Proline Cubemass C 300
Coriolis-Durchflussmessgerät
Solutions
Ihre Vorteile
• Platzsparende Montage – kompaktes Einrohrdesign
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Geeignet für Skids – leichter Messaufnehmer
• Voller Zugriff auf Prozess- und Diagnoseinformationen –
zahlreiche, frei kombinierbare I/Os und Feldbusse
• Reduzierte Komplexität und Varianz – frei konfigurierbare
I/O-Funktionalität
• Verifikation ohne Ausbau – Heartbeat Technology
Services
