CE4
"

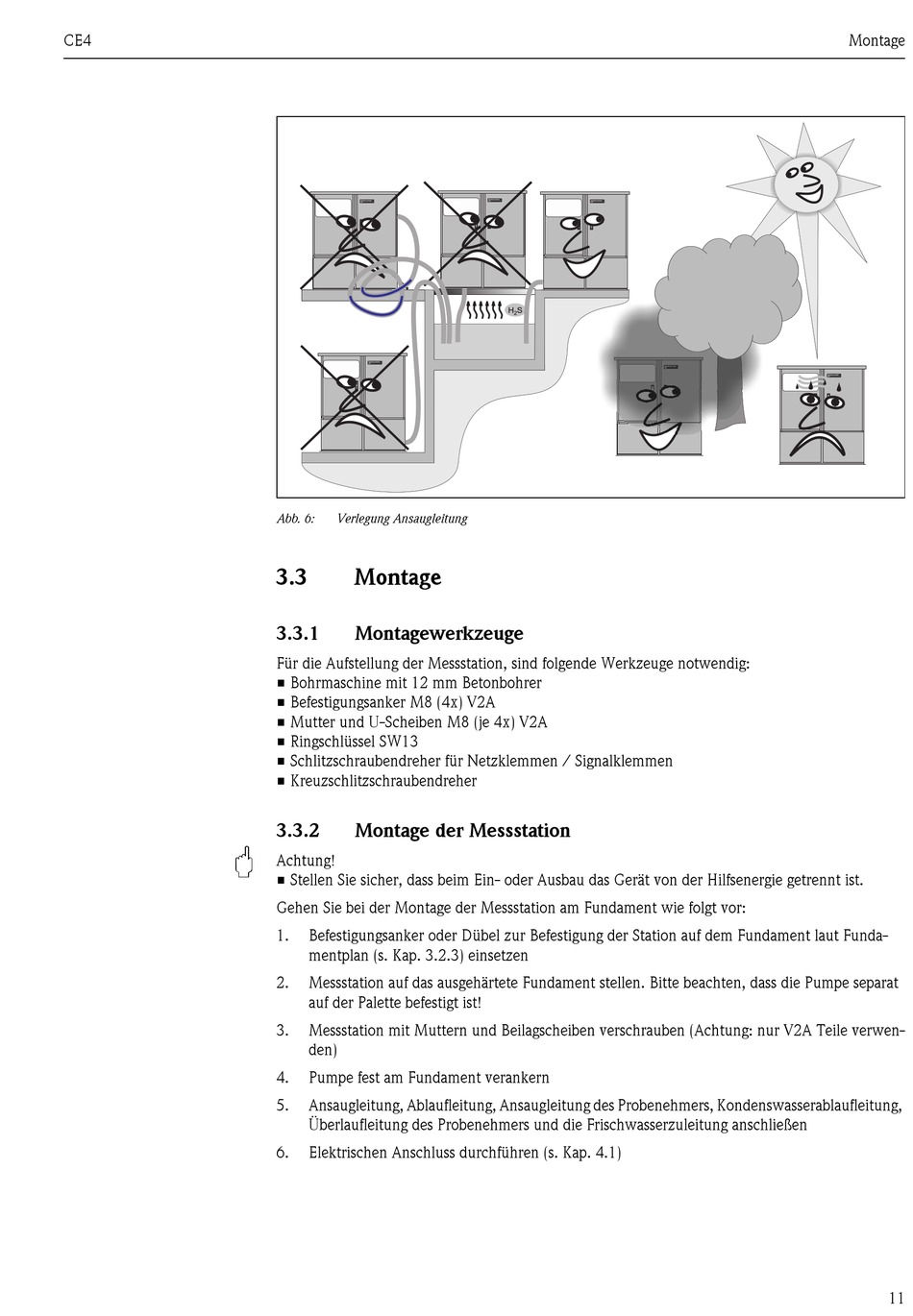

Abb. 6:
Verlegung Ansaugleitung
3.3
Montage
3.3.1
Montagewerkzeuge
Für die Aufstellung der Messstation, sind folgende Werkzeuge notwendig:
• Bohrmaschine mit 12 mm Betonbohrer
• Befestigungsanker M8 (4x) V2A
• Mutter und U-Scheiben M8 (je 4x) V2A
• Ringschlüssel SW13
• Schlitzschraubendreher für Netzklemmen / Signalklemmen
• Kreuzschlitzschraubendreher
3.3.2
Montage der Messstation
Achtung!
• Stellen Sie sicher, dass beim Ein- oder Ausbau das Gerät von der Hilfsenergie getrennt ist.
Gehen Sie bei der Montage der Messstation am Fundament wie folgt vor:
1.
Befestigungsanker oder Dübel zur Befestigung der Station auf dem Fundament laut Funda-
mentplan (s. Kap. 3.2.3) einsetzen
2.
Messstation auf das ausgehärtete Fundament stellen. Bitte beachten, dass die Pumpe separat
auf der Palette befestigt ist!
3.
Messstation mit Muttern und Beilagscheiben verschrauben (Achtung: nur V2A Teile verwen-
den)
4.
Pumpe fest am Fundament verankern
5.
Ansaugleitung, Ablaufleitung, Ansaugleitung des Probenehmers, Kondenswasserablaufleitung,
Überlaufleitung des Probenehmers und die Frischwasserzuleitung anschließen
6.
Elektrischen Anschluss durchführen (s. Kap. 4.1)
Montage
11
