Der Vorteil dieser Metode ist, dass die Positionierung der vier Elektroden zur wirksamen Behandlung
des betroffenen Gewebes weniger ausschlaggegbend ist. Das Empfinden beim Isoplanar –
Vektormodus ist sanft und gleichmäßig über die Behandlungfläche verteilt.
Dipol - Vektor Manuell
Bei der Dipol - Vektor – Technik werden die Ströme von den beiden Elektrodenpaaren im Gewebe
vektorartig summiert. Dadurch erfolgt eine Stimulation immer nur in der Richtung des resultierenden
Vektors, der um 360° angepaßt werden kann. Eine Amplitudenmodulation erfolgt in dem Gerät, und
die Modulationsdichte ist 100%.
F 4
IGUR
Eine Stimulation mit 100%iger Modulationsdichte erfolgt nur in der Richtung
des Vektors.
Der Vorteil dieser Methode ist, dass die Ausrichtung der Stimulation nach der Anbringung der
Elektroden elektronisch angepaßt werden kann.
Dipol - Vektor Automatisch
Bei der automatischen Dipol - Technik rotiert der oben beschriebene Dipol - Vektor mit einer
adjustierbaren Geschwindigkeit. Wenn die Stromamplitude über die motorische Schwelle hinweg
erhöht wird, erfolgt eine rhythmische Kontraktion und Entspannung des Gewebes. Der automatische
Dipol - Vektorstrom ist ideal geeignet für Bereiche, an denen ein mechanischer Druck (Massage) nicht
erwünscht ist.
Parameter:
Trägerfrequenz, ausgedrückt in kHz, ist die Grundfrequenz des Wechselstroms.
•
Reiz - Frequenz, ausgedrückt in Hz, definiert die Kanalfrequenzdifferenz im klassischen
•
Interferenzmodus und die Rate, mit der die Amplitude in den Vektormodi intern moduliert ist.
Frequenzmodulation, ausgedrückt in Hz, definiert einen variablen Frequenzbereich, der mit der
•
Reiz - Frequenz summiert wird, d.h. wenn die Reizfrequenz auf 80 Hz gestellt wird und die
Frequenzmodulation auf 40 Hz, wird die endgültige Frequenz von 80 bis 120 Hz variieren.
Frequenzmodulation wird oft verwendet, um einer Gewöhnung an die Stimulation vorzubeugen
oder die Patiententoleranz zu verbessern.
Modulationsprogramm definiert die Zeit und die Frequenz, in der sich die Frequenz durch den
•
Frequenzmodulationsbereich bewegen wird (Figur 26-28).
Saldo definiert die Differenz zwischen den Stromamplituden der beiden Kanäle. Nur im klassichen
•
Interferenzmodus verfügbar.

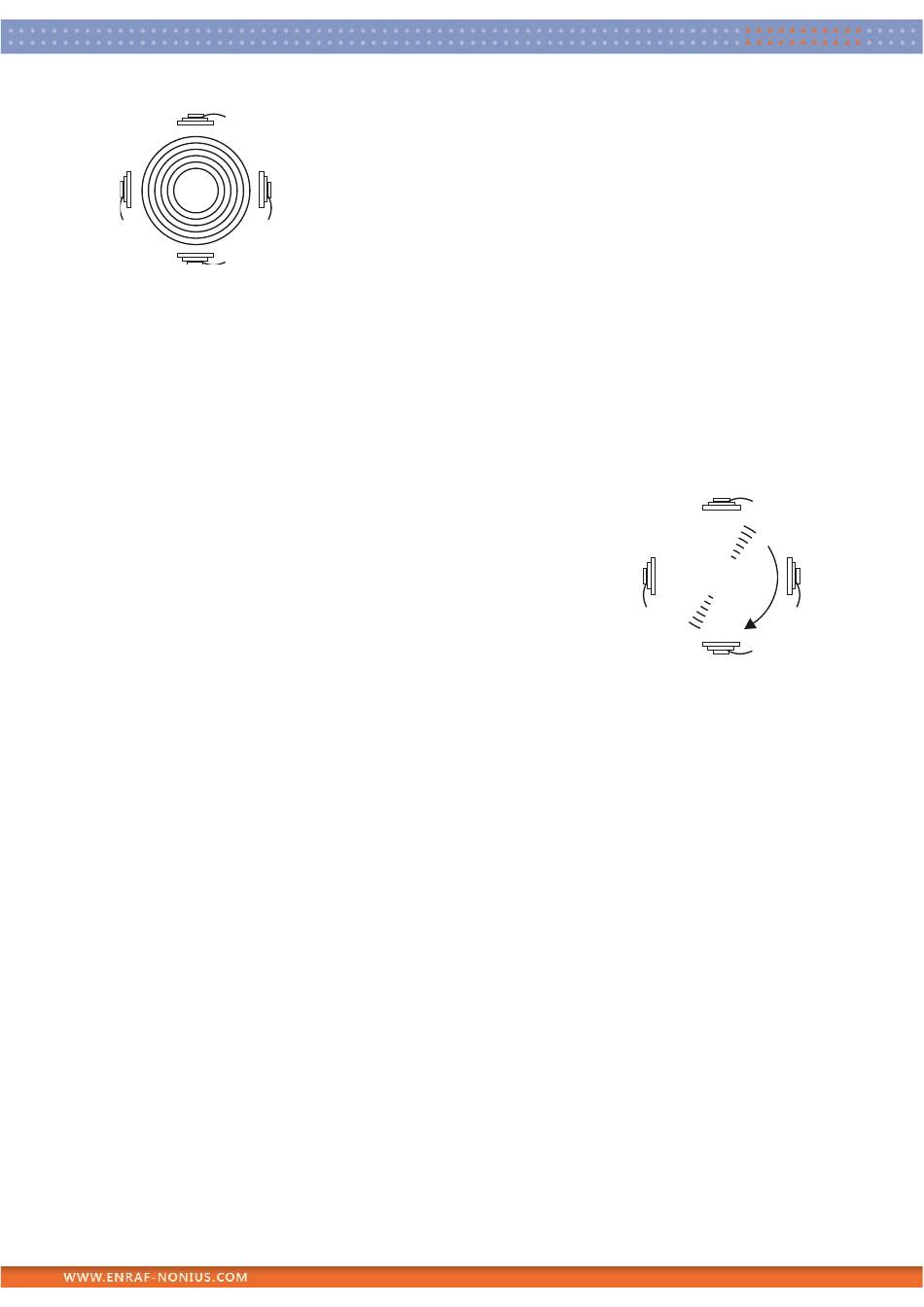

F 3
IGUR
Die Modulationstiefe ist 100% in dem gesamten
behandelten Bereich.
