Einbau- und Bedienungsanleitung
DE
EINBAU- UND BEDIENUNGSANLEITUNG
DE
®

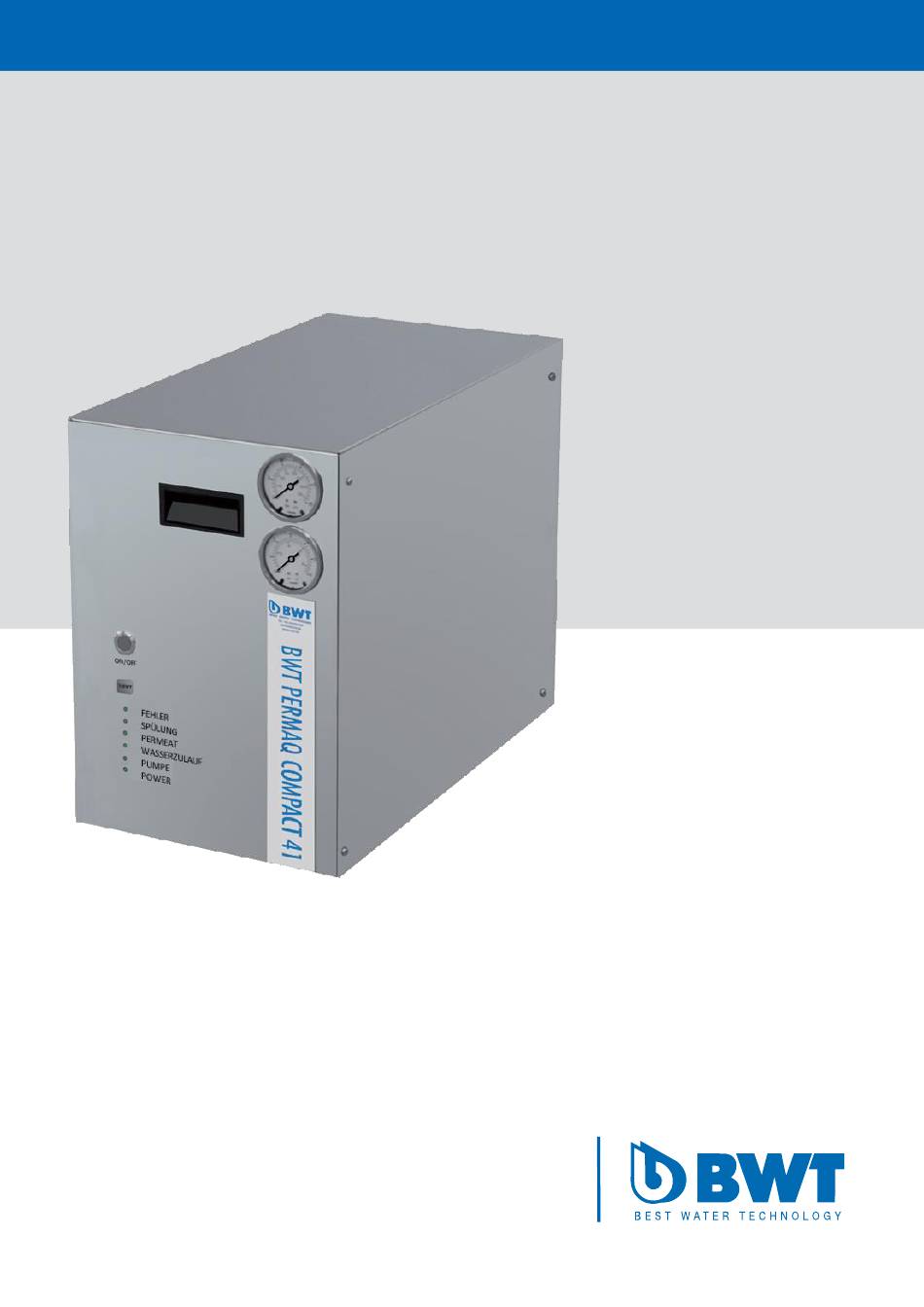

BWT PERMAQ
COMPACT 41
Umkehrosmose-Anlage
Lesen und beachten: Bitte halten Sie die Einbau- und Bedienungsanleitung (EBA) zur
schnellen Bedienreferenz stets griffbereit. Mit der Beachtung der Hinweise dieser EBA
vermeiden Sie Gefahren, betreiben das Gerät zuverlässig und wirtschaftlich. Alle
Rechtsansprüche sind in unseren Allgemeinen Geschäftsbedingungen (AGB) angege-
ben.
www.bwt-group.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für BWT PERMAQ COMPACT 41
Inhaltszusammenfassung für BWT PERMAQ COMPACT 41
- Seite 1 Einbau- und Bedienungsanleitung EINBAU- UND BEDIENUNGSANLEITUNG ® BWT PERMAQ COMPACT 41 Umkehrosmose-Anlage Lesen und beachten: Bitte halten Sie die Einbau- und Bedienungsanleitung (EBA) zur schnellen Bedienreferenz stets griffbereit. Mit der Beachtung der Hinweise dieser EBA vermeiden Sie Gefahren, betreiben das Gerät zuverlässig und wirtschaftlich. Alle Rechtsansprüche sind in unseren Allgemeinen Geschäftsbedingungen (AGB) angege-...
-
Seite 3: Inhaltsverzeichnis
Übersicht der LED Alarmzustände ................13 9.2.9 Einstellung der DIP Schalter ..................14 TECHNISCHE DATEN/SPEZIFIKATIONEN VON KOMPONENTEN ......14 ® 10.1 Technische Daten: BWT PERMAQ Compact 41 ............14 10.2 Spezifikationen von Komponenten .................. 15 FUNKTIONSBESCHREIBUNG DER RO ................16 AUSTAUSCH DER MEMBRANEN ..................16 ANHÄNGE UND DOKUMENTENARCHIVIERUNG............ -
Seite 4: Allgemeine Informationen
Diese Einbau- und Bedienungsan- wenn die RO von nicht verstehen. leitung (EBA) gilt für die RO Gerä- autorisierten Service- ® technikern als von BWT ABKÜRZUNGS- UND te BWT PERMAQ Compact 41, in Betrieb gesetzt wird. SACHREGISTER die dem Zweck der Gesam- Die Garantie fällt auch... -
Seite 5: Einbaubedingungen
Anschluss für Speise- Anlage für Servicezwecke leicht Beachte! Flexible Schläuche zugänglich bleibt. wasser Einlass dürfen nie geknickt oder sonstig Optional liefert BWT mit dem RO verengt werden, da dieses die Ablaufschlauch darf Gerät ein entsprechendes Mon- RO-Membrane irreversibel keinesfalls... -
Seite 6: Inbetriebnahme Der Ro
Konzentratverwurfsmenge, in Be- Braunes Kabel: lationsventil einzustellen. zug Ihrer lokalen Wasserqualität Gelbes/Grünes Kabel: Bevor Sie die Anlage in Betrieb können Sie bei BWT oder Ihrem nehmen, lesen Sie bitte aufmerk- Lieferanten erhalten/erfragen. Alle internen Anschlüsse, sam das nächste Kapitel. Der Konzentratverwurf der RO Pumpe, Druckschalter, usw. -
Seite 7: Justierung Des Pemeat Ablaufdruckes
STEUERUNGS UND gung während die Anlage in SCHUTZAUTOMATIK Betrieb ist. Sobald die Rohwas- serversorgung unterbrochen ist, ® BWT PERMAQ Compact 41 ist muss die Anlage innerhalb 15 mit einem Schaltkasten mit nach- Sek. abschalten. Nach ca. 30 folgenden Sicherheits- und Steue- Sek. -
Seite 8: Wartung Und Fehlersuche
WARTUNG UND FEHLERSUCHE Wartung ® BWT PERMAQ Compact 41 zeichnet sich durch einen besonders geringen Wartungsaufwand aus. Einige Funktionen sollten Sie jedoch regelmäßig überprüfen. (Dafür sind Wartungsintervalle im Anhang 13.5 „Be- triebsprotokoll“ aufgeführt). Folgender Ablauf ist regelmäßig zu überprüfen: Fehlersuche... -
Seite 9: Die Leistung Des Ro Gerätes Ist Zurückgegangen
9.2.1 Die Leistung des RO Gerätes ist zurückgegangen 9.2.2 Der elektrische Leitwert ist größer als 50 µS/cm... -
Seite 10: Led Alarm: Niedriger Rohwasserdruck
9.2.3 LED Alarm: Niedriger Rohwasserdruck 9.2.4 LED Alarm: Störung der Hochdruckpumpe... -
Seite 11: Das Ro Gerät Läuft Nicht An
9.2.5 Das RO Gerät läuft nicht an 9.2.6 LED Alarm: Die Hochdruckpumpe der RO stoppt und startet zu oft... -
Seite 12: Messung Von Hartwasser Am Speisewassereingang (Optional)
9.2.7 Messung von Hartwasser am Speisewassereingang (Optional) -
Seite 13: Übersicht Der Led Alarmzustände
9.2.8 Übersicht der LED Alarmzustände Beschreibung der Status-LEDs: Im Normalbetrieb leuchten die verschiedenfarbigen LEDs entsprechend des je- weiligen Alarmzustandes auf. Beseitigen Sie die Externer Stopp - HD-Pumpe: Ursache des externen (Störung mit Betriebsabbruch) ausgelösten RO Stopps Automatischer Wieder- Rohwasserdruck zu niedrig: anlauf (3 Mal) wenn der (HD-Pumpe gestoppt) Rohwasserdruck <0,5 bar ist... -
Seite 14: Einstellung Der Dip Schalter
Nr. 4-6 Spülungsdauer für Membranen (Anzahl Sekunden muss addiert werden und gibt die gesamte Spü- lungszeit). WERKSEINSTELLUN- GEN: 10. TECHNISCHE DATEN/SPEZIFIKATIONEN VON KOMPONENTEN ® 10.1 Technische Daten: BWT PERMAQ Compact 41 ® BWT PERMAQ Compact Nennleistung *) Permeatausbeute WCF (Min./Max.) -
Seite 15: Spezifikationen Von Komponenten
10.2 Spezifikationen von Komponenten ® BWT PERMAQ Compact ID-Nr. Bezeichnung Bautyp/Material/Dimensionen Hochdruckpumpe 1x230 V, 0,64 kW PI 1 Manometer 0-25 bar, ¼” Rohranschluss PI 2 Manometer 0-25 bar, ¼” Rohranschluss PS 1 Druckwächter NO 0,5 bar, ¼” Rohranschluss PS 2 Druckwächter NC... -
Seite 16: Funktionsbeschreibung Der Ro
11. FUNKTIONSBESCHREI- Die Anlage ist mit Rollen verse- PVC-Schlauch BUNG DER RO hen und sollte mittels flexiblen Ende des Membrandruck- Schläuchen angeschlossen wer- rohres demontieren. Achtung! Bitte die Positi- Speisewasser den, so dass bei Untertischmon- Anlage muss Trinkwasser Quali- tage, ein einfacher Zugang für on/Verbindung der Schläu- tät entsprechen und darf kein Servicezwecke... - Seite 17 Nachdem alle Verbindun- 14. Danach justieren Sie Kon- Dokumentieren Sie fol- gende technische Daten in gen genetabliert wurden zentratventil V02 und Re- das Betriebsprotokoll: kann die Anlage wieder zirkulationsventil V01 ge- gestartet werden. mäss Kapitel 7, Inbetrieb- Etablieren jetzt nahme. 1.
-
Seite 18: Anhänge Und Dokumentenarchivierung
13. ANHÄNGE UND DOKUMENTENARCHIVIERUNG 13.1 R&I-Schema 13.2 Layout Zeichnungen 13.3 Elektrisches Anschlussschema 13.4 Steuerplatine 13.5 Prüf- und Inbetriebnahmeformular 13.6 Betriebsprotokoll ® 13.7 Ersatzteilliste BWT PERMAQ Compact 41 13.8 Ersatzteilzeichnung 13.9 Entsorgung 13.10 EG Konformitätserklärung... -
Seite 19: R&I-Schema
13.1 R&I-Schema... -
Seite 20: Layout Zeichnungen
13.2 Layout Zeichnungen... -
Seite 21: Elektrisches Anschlussschema
13.3 Elektrisches Anschlussschema... -
Seite 22: Steuerplatine
13.4 Steuerplatine... -
Seite 23: Prüf- Und Inbetriebnahmeformular
JA, die Probleme betreffen beide: die RO und die Installation NEIN, die Probleme betreffen: weder die RO noch die Installation Mit RO-Anlage sind nur Baugruppen gemeint, die von BWT ausgeliefert wurden. Mit Installation meinen wir (bauseitige) Rohrleitungen usw. die zur RO-Anlage führen. -
Seite 24: Betriebsprotokoll
13.6 Betriebsprotokoll Das Betriebsprotokoll muss einmal wöchentlich aktualisiert werden. Das Austauschintervall der Verschleißteile ist im nächsten Abschnitt 13.7 in der letzten Tabellenspalte dokumentiert. -
Seite 25: Ersatzteilliste Bwt Permaq ® Compact 41
10 mm Plastikschlauch 1 m. 454001010 3 Jahre 16 µF Kondensator (Hochdruckmotor) 750001860 Optionen Montageset 656525100 Filtergehäuse 10" komplet 321401000 Filterschlüssel 321417100 Kohlefilter 10" 321413000 ½ Jahre Enthärtungsanlage * Bitte kontaktieren Sie den lokalen BWT Service, um detaillierte Information zu erhalten. -
Seite 26: Ersatzteilszeichnung
13.8 Ersatzteilszeichnung... -
Seite 27: Entsorgung
Geminivej 24 DK-2670 Greve In Ländern, die keine Mitglieder des Europäischen Wirtschaftsraumes sind oder in denen es keine BWT-Filialen gibt, sprechen Sie bitte die örtlichen Behörden oder Ihr Entsorgungsunternehmen an. Vor der Entsorgung bzw. Verschrottung des Gerätes sollten die Batterien entfernt werden und einer Sammelstel- le übergeben werden. -
Seite 28: Eg Konformitätserklärung
