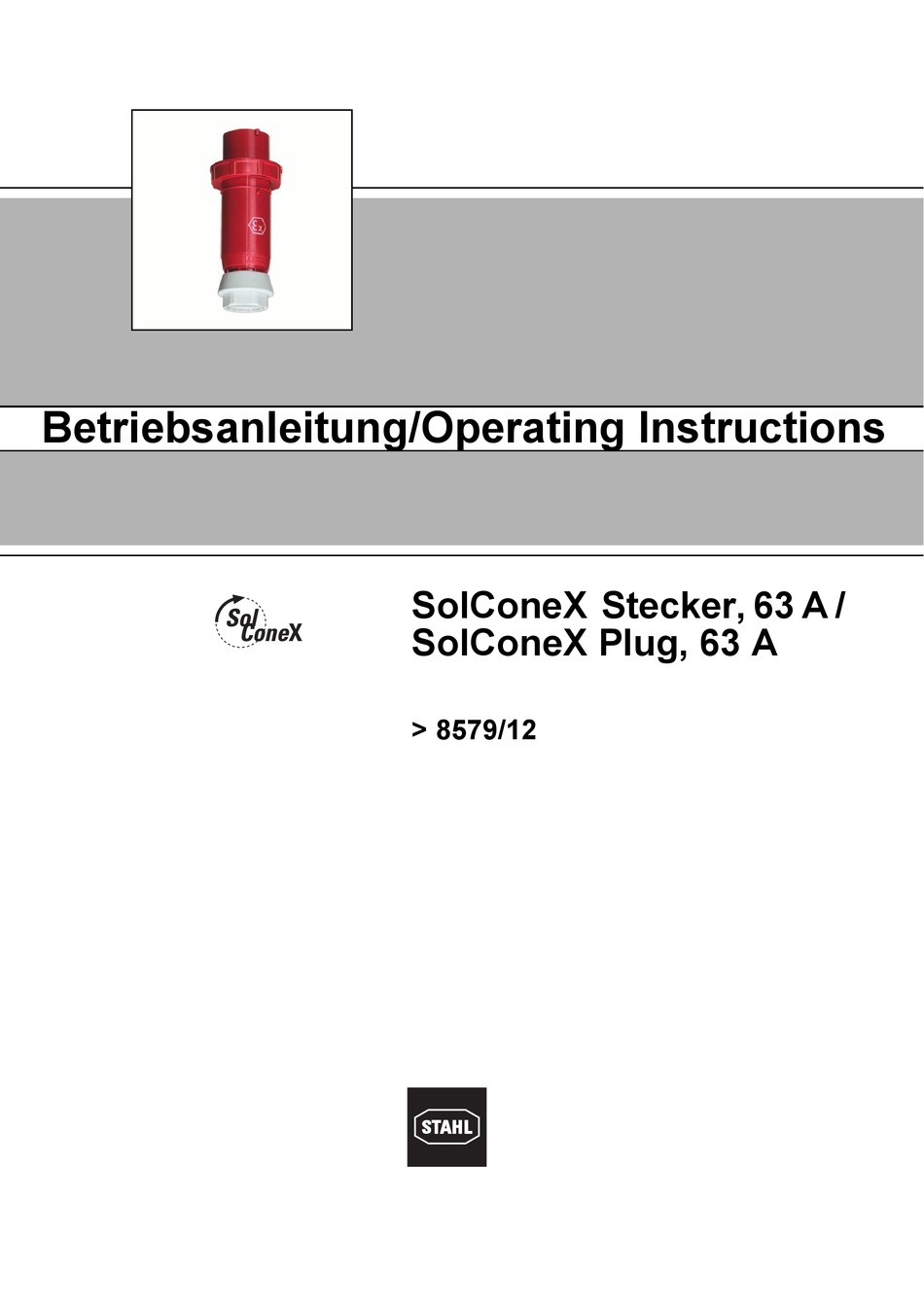

- Seite 1 Betriebsanleitung/Operating Instructions SolConeX Stecker, 63 A / SolConeX Plug, 63 A > 8579/12...
- Seite 3 Betriebsanleitung SolConeX Stecker, 63 A > 8579/12...
-
Seite 4: Inhaltsverzeichnis
2.3 Konformität zu Normen und Bestimmungen Die Konformität zu Normen und Bestimmungen kann den entsprechenden Zertifikaten und der Herstellererklärung (z. B. EG-Konformitätserklärung) entnommen werden. Diese Dokumente können unter www.stahl-ex.com abgerufen werden. SolConeX Stecker, 63 A 153237 / 8579606300 8579/12... -
Seite 5: Verwendete Symbole
Nationale und örtliche Montage- und Errichtungsvorschriften Allgemein anerkannte Regeln der Technik Sicherheitshinweise dieser Betriebsanleitung Kennwerte und Bemessungsbetriebsbedingungen der Typ- und Datenschilder Zusätzliche Hinweisschilder auf dem Gerät 153237 / 8579606300 SolConeX Stecker, 63 A 2013-12-16·BA00·III·de·06 8579/12... -
Seite 6: Umbauten Und Änderungen
Explosionsschutzangaben 8579/11 bzw. 8579/31 Mechanische Daten Gehäusematerial Polyamid Schutzart IP66 gem. IEC/EN 60529 Montage / Installation Anschlussklemme Anschlussquerschnitt 2,5 ... 16 mm Anzugsdrehmoment max. 2 Nm Leitungseinführung 24 ... 36 mm Leitungsdurchmesser SolConeX Stecker, 63 A 153237 / 8579606300 8579/12 2013-12-16·BA00·III·de·06... -
Seite 7: Anordnung Der Kontakte Und Klemmenbezeichnungen
Vorzugsstellung Kennfarbe entsprechend der jeweiligen Kennfarbe der Spannung Transport und Lagerung Transport und Lagerung sind nur in Originalverpackung gestattet. Die Geräte sind trocken und erschütterungsfrei zu lagern. 153237 / 8579606300 SolConeX Stecker, 63 A 2013-12-16·BA00·III·de·06 8579/12... -
Seite 8: Installation
Durch eine geeignete Auswahl der verwendeten Leitungen sowie durch die Art der Verlegung ist sicherzustellen, dass die maximal zulässigen Leitertemperaturen und die maximal zulässige Oberflächentemperatur nicht überschritten werden. HINWEIS Ein Schutzleiter ist grundsätzlich anzuschließen. SolConeX Stecker, 63 A 153237 / 8579606300 8579/12 2013-12-16·BA00·III·de·06... -
Seite 9: Leitungsanschluss
Steckereinsatz im Gehäuse so befestigen, dass Nase und Führungsnut (E) im Eingriff sind. Dichtung (vorgestanzte Seite nach innen zeigend) in das Gehäuse drücken. Druckring auf die Dichtung legen. Druckschraube (B) festziehen. Druckschraube mit Klemmstück (C) sichern. 153237 / 8579606300 SolConeX Stecker, 63 A 2013-12-16·BA00·III·de·06 8579/12... -
Seite 10: Inbetriebnahme
Falls erforderlich, Steckerstifte reinigen Nach 1000 Steckzyklen wird eine Schmierung nach vorheriger Reinigung mit Schmieröl KLÜBERALFA KRA 3-730 empfohlen. HINWEIS Die Verwendung von Schmierfetten auf Mineralölbasis ist unzulässig! SolConeX Stecker, 63 A 153237 / 8579606300 8579/12 2013-12-16·BA00·III·de·06... -
Seite 11: Kurzschluss Im Hauptstromkreis
WARNUNG Kein Explosionsschutz bei falschem Zubehör! Es dürfen nur Original-Zubehörteile und Original-Ersatzteile der Firma R. STAHL verwendet werden. Bezeichnung Beschreibung Art.Nr. Gewicht Schutzkappe schützt die Steckerstifte vor Verschmutzung 153261 0,100 153237 / 8579606300 SolConeX Stecker, 63 A 2013-12-16·BA00·III·de·06 8579/12... - Seite 12 Operating Instructions SolConeX Plug, 63 A > 8579/12...
-
Seite 13: General Information
The conformity to the standards and regulations is specified in the corresponding certificates and declarations of the manufacturer (e.g. EC Declaration of Conformity). These documents are available for download on the internet page www.stahl-ex.com. SolConeX Plug, 63 A 153237 / 8579606300 8579/12 2013-12-16·BA00·III·en·06... -
Seite 14: Symbols Used
Generally recognized technical regulations Safety instructions in these operating instructions Characteristic values and rated operating conditions on the rating and data plates Additional instruction plates fixed directly to the device 153237 / 8579606300 SolConeX Plug, 63 A 2013-12-16·BA00·III·en·06 8579/12... -
Seite 15: Alterations And Modifications
IP66 acc. to IEC/EN 60529 Assembly / Installation Connection terminal Connection cross- 2.5 ... 16 mm section Tightening torque max. 2 Nm Cable entry 24 ... 36 mm cable diameter SolConeX Plug, 63 A 153237 / 8579606300 8579/12 2013-12-16·BA00·III·en·06... -
Seite 16: Arrangement Of Contacts And Terminal Marking
Colour code in accordance with voltage colour code Transport and Storage Transport and storage are only permitted in the original packaging. The devices must be stored in a dry place and vibration-free. 153237 / 8579606300 SolConeX Plug, 63 A 2013-12-16·BA00·III·en·06 8579/12... -
Seite 17: Installation
Select suitable cables to be used and appropriate way of leading them to ensure that the maximum permitted conductor temperature and the maximum permitted surface temperature is not exceeded. NOTICE Always connect the protective conductor. SolConeX Plug, 63 A 153237 / 8579606300 8579/12 2013-12-16·BA00·III·en·06... -
Seite 18: Connection
Press the seal into the enclosure (prestamped side pointing inwards). Place the pressure ring on the seal. Tighten the pressure screw (B). Secure the pressure screw with the clamp (C). 153237 / 8579606300 SolConeX Plug, 63 A 2013-12-16·BA00·III·en·06 8579/12... -
Seite 19: Putting Into Service
After 1000 mating cycles, lubrication, after previous cleaning, with the lubricating oil KLÜBERALFA KRA 3-730 is recommended. NOTICE It is not allowed to use lubricating greases based on mineral oils! SolConeX Plug, 63 A 153237 / 8579606300 8579/12 2013-12-16·BA00·III·en·06... -
Seite 20: Short-Circuit In The Main Circuit
Observe the national waste disposal regulations. 13 Accessories and Spare Parts WARNING If no original components are used, explosion protection is no longer guaranteed! Use only original R. STAHL accessories and spare parts. Designation Description Art. no. Weight Protective cap...
