Stahl 9411/21 Betriebsanleitung
Zone 1 ex i feldgeräte-koppler 4 spurs / zone 1 ex i field device coupler 4 spurs
Vorschau ausblenden
Andere Handbücher für 9411/21:
- Betriebsanleitung (56 Seiten) ,
- Betriebsanleitung (56 Seiten)
Verwandte Anleitungen für Stahl 9411/21
Inhaltszusammenfassung für Stahl 9411/21

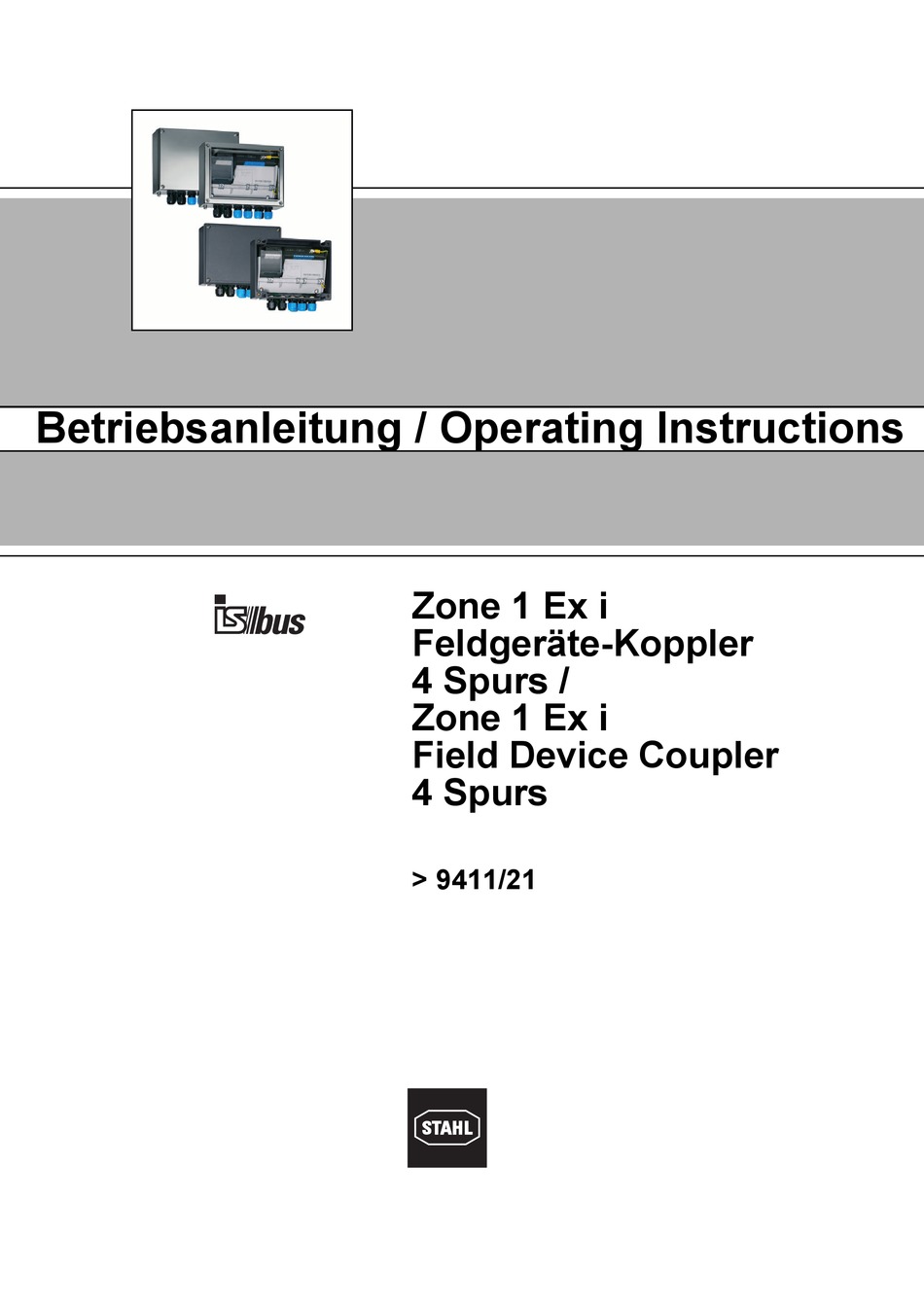

- Seite 1 Betriebsanleitung / Operating Instructions Zone 1 Ex i Feldgeräte-Koppler 4 Spurs / Zone 1 Ex i Field Device Coupler 4 Spurs > 9411/21...
- Seite 3 Betriebsanleitung Zone 1 Ex i Feldgeräte-Koppler 4 Spurs > 9411/21...
-
Seite 4: Inhaltsverzeichnis
Geräteaufbau ......................12 Transport, Lagerung und Entsorgung ..............13 Montage ......................13 Installation ......................14 Inbetriebnahme ....................22 Wartung .......................23 EG-Konformitätserklärung ...................24 Allgemeine Angaben 2.1 Hersteller R. STAHL Schaltgeräte GmbH Am Bahnhof 30 74638 Waldenburg Germany Telefon: +49 7942 943-0 Telefax: +49 7942 943-4333 Internet: www.stahl-ex.com... - Seite 5 Master Der Profibus Master ist in der Regel ein Prozessleitsystem, eine SPS oder ein PC. Struktur eines Profibus PA Segments 11462E01 Struktur eines Foundation Fieldbus H1 Segments 11463E01 161935 / 941160310010 Zone 1 Ex i Feldgeräte-Koppler 2014-04-25·BA00·III·de·07 4 Spurs 9411/21...
-
Seite 6: Allgemeine Sicherheitshinweise
Art und Quelle der Gefahr! Mögliche Folgen. Maßnahmen zur Vermeidung der Gefahr. Sie sind immer mit dem Signalwort „WARNUNG“ und teilweise mit einem gefahrenspezifischen Symbol gekennzeichnet. Zone 1 Ex i Feldgeräte-Koppler 161935 / 941160310010 4 Spurs 9411/21 2014-04-25·BA00·III·de·07... -
Seite 7: Verwendete Symbole
Beschreibt durch den Anwender auszuführende Tätigkeiten. Reaktionszeichen: Beschreibt Resultate bzw. Reaktionen auf Tätigkeiten. Aufzählungszeichen Hinweiszeichen: Beschreibt Hinweise und Empfehlungen. Warnzeichen: Gefahr durch spannungsführende Teile Warnzeichen: Gefahr durch explosionsfähige Atmosphäre! 161935 / 941160310010 Zone 1 Ex i Feldgeräte-Koppler 2014-04-25·BA00·III·de·07 4 Spurs 9411/21... -
Seite 8: Technische Daten
Zonen 1 und 2, Zonen 21 und 22 (Staub), Class I, Zonen 1 und 2, Class I Division 2 Installation und im sicheren Bereich geeignetes Gehäuse notwendig z. B. R. STAHL Reihe 8146 (Kunststoff) oder 8125, 8150 (Edelstahl) Sicherheitstechnische Daten (CENELEC) je Spur FISCO (IEC 60079-27) Max. - Seite 9 Normen und Vorschriften: EN 61326 (IEC/EN 61000-4-1...6 und 11; Elektromagnetische Verträglichkeit EN 55022 class B); NAMUR NE 21 (IEC/EN 61000-4-1...6, 8 und 11; EN 55022 class B) 161935 / 941160310010 Zone 1 Ex i Feldgeräte-Koppler 2014-04-25·BA00·III·de·07 4 Spurs 9411/21...
-
Seite 10: Für Weitere Technische Daten Zur Projektierung: Siehe Datenblatt
Kabeleinführungen 2 x M20 schwarz (Ex e Trunk) 1 x M16 schwarz (Erdung) Klimastutzen Reihe 8162 1 x M25 Für weitere technische Daten zur Projektierung: siehe Datenblatt Zone 1 Ex i Feldgeräte-Koppler 161935 / 941160310010 4 Spurs 9411/21 2014-04-25·BA00·III·de·07... - Seite 11 Feldgeräte-Koppler ohne Gehäuse Gehäuse 8146/.S71 inkl. Feldgeräte-Koppler 360 mm / 14.17 " 320 mm / 12.60 " ø 7 mm / 0.28 " 10948E00 9411/21-2.2-41 Gehäuse 8125/.071 inkl. Feldgeräte-Koppler 161935 / 941160310010 Zone 1 Ex i Feldgeräte-Koppler 2014-04-25·BA00·III·de·07 4 Spurs 9411/21...
-
Seite 12: Vorgesehener Einsatzbereich
Gerät darf in explosionsgefährdeten Bereichen nur gemäß dieser Betriebsanleitung betrieben werden. Die Feldgeräte-Koppler der Reihe 9411/21 sind zum Einsatz in explosionsgefährdeten Bereichen der Zonen 1, 2, 21 und 22 geeignet. Sie dienen zum Anschluss von bis zu vier eigensicheren Feldgeräten an einen nicht ... -
Seite 13: Funktionsbeschreibung
Kabelschirme können wahlweise kapazitiv oder direkt geerdet werden. Die am Feldgerätekoppler anliegende Trunk-Spannung wird auf Unterspannung (< 16 V) überwacht und mit einer LED angezeigt. Weitere LEDs zeigen den Status der Sprurs an. 11458E01 161935 / 941160310010 Zone 1 Ex i Feldgeräte-Koppler 2014-04-25·BA00·III·de·07 4 Spurs 9411/21... -
Seite 14: Geräteaufbau
Betriebsanzeige-LED PWR (Power) und ERR (Error) Schirmschiene für Kabelschirme mit verschiebbaren Klemmen Erdungsbolzen für Erdung Trennwand; Gewährleistet vorgeschriebenen Fadenabstand zwischen Ex e und Ex i -Klemmen Parkposition für Brücke Zone 1 Ex i Feldgeräte-Koppler 161935 / 941160310010 4 Spurs 9411/21 2014-04-25·BA00·III·de·07... -
Seite 15: Transport, Lagerung Und Entsorgung
Montageort so wählen, dass die maximal zulässigen Kabellängen nicht überschritten werden (s. Kapitel 10.3, Kabellängen für Trunk und Spurs). 9.1 Montage mit Gehäuse Betrifft Feldgerätekoppler 9411/21-211-31, 9411/21-221-31 bzw. 9411/21-231-31 in Polyestergehäuse 8146/.61 und 9411/21-212-31, 9411/21-222-31 bzw. 9411/21-232-31 in Edelstahlgehäuse 8125/.61 ... -
Seite 16: Installation
10.1 Beispiele für die Struktur von Feldbus-Segmenten 11460E01 Feldbus-Segment mit „daisy-chain-Struktur“. Der Trunk ist durch die Feldgeräte-Koppler durchgeschleift. 11461E01 Feldbus-Segment, bei dem die Feldgeräte-Koppler mit Abzweigdosen (T-connector) an den Trunk angeschlossen sind. Zone 1 Ex i Feldgeräte-Koppler 161935 / 941160310010 4 Spurs 9411/21 2014-04-25·BA00·III·de·07... -
Seite 17: Nachweis Der Eigensicherheit
Feldgerätes und des Spuranschlusses folgende Bedingungen erfüllen: Spur des Feldge- Feldgerät rätekopplers Cable Cable Dabei sind C und L die sich aus der Länge ergebende Gesamt-Kapazität bzw. Cable Cable -Induktivität des Spurkabels. 161935 / 941160310010 Zone 1 Ex i Feldgeräte-Koppler 2014-04-25·BA00·III·de·07 4 Spurs 9411/21... -
Seite 18: Beispiele Für Kabellängen
Stromaufnahme Host ist 20 mA. Feldbuskabel vom Typ A (Schleifenwiderstand 48 Ohm/1000 m) werden benutzt. Vier Feldgerätekoppler liegen am Ende des Trunk. maximale Trunklänge: ca. 380 m. Zone 1 Ex i Feldgeräte-Koppler 161935 / 941160310010 4 Spurs 9411/21 2014-04-25·BA00·III·de·07... -
Seite 19: Anschluss
Gehäuse/Abdeckung öffnen. Leitungen in entsprechende Klemme einführen: TRUNK IN: Leitung von Host bzw. Feldbus-Stromversorgung TRUNK OUT: Ggf. Leitung zum nächsten Feldgerätekoppler Klemmen schließen/anziehen. Klappe/Gehäuse schließen. 161935 / 941160310010 Zone 1 Ex i Feldgeräte-Koppler 2014-04-25·BA00·III·de·07 4 Spurs 9411/21... -
Seite 20: Erdung Der Kabelschirme
Regelungen: IEC / EN 60079-14, Abschnitt 12.2.2.3 Profibus Technical Guideline „Profibus PA“ User and Installation Guideline, Abschnitt 3.3.3 Fieldbus Foundation „System Engineering Guidelines“ AG 181, Abschnitt 6.2f Zone 1 Ex i Feldgeräte-Koppler 161935 / 941160310010 4 Spurs 9411/21 2014-04-25·BA00·III·de·07... -
Seite 21: In Der Anlage Ist Ein Hochwertiger Potentialausgleich Vorhanden
Installation In der Anlage ist ein hochwertiger Potentialausgleich vorhanden: Dieses Schirmungskonzept wird von R. STAHL empfohlen. Die direkte Erdung der Kabelschirme an beiden Kabelenden ist hinsichtlich der elektromagnetischen Verträglichkeit die beste Lösung. Vorraussetzung dafür ist ein hochwertiger Potentialausgleich. - Seite 22 Kabelschirme der Spurs auf die Schirmschiene auflegen. Kabelschirme des Trunk an der Host-/Feldbus-Stromversorgungsseite dort direkt erden (i.d.R. an der Feldbus-Stromversorgung). Kabelschirme der Spurs an den Feldgeräten isolieren und nicht erden. Zone 1 Ex i Feldgeräte-Koppler 161935 / 941160310010 4 Spurs 9411/21 2014-04-25·BA00·III·de·07...
-
Seite 23: Abschlusswiderstand (Terminator)
Feldgerätekoppler befindet sich nicht am Ende des Trunks 11454E00 Die Klemmen am Klemmenbock „TERM“ dürfen nicht belegt sein. Mitgelieferte Brücke in die Parkposition stecken (1). Der eingebaute Abschlusswiderstand ist nicht aktiviert. 161935 / 941160310010 Zone 1 Ex i Feldgeräte-Koppler 2014-04-25·BA00·III·de·07 4 Spurs 9411/21... -
Seite 24: Inbetriebnahme
I ( 1 mA entsprechende Spur an Feldgerät angeschlossen, 3 ( I ( 40 mA blinkend blinkend Kurzschluss an entsprechender Spur 40 mA ( I ( 50 mA interner Gerätefehler Zone 1 Ex i Feldgeräte-Koppler 161935 / 941160310010 4 Spurs 9411/21 2014-04-25·BA00·III·de·07... -
Seite 25: Wartung
Gefahr durch unsachgemäße Wartung/Reparatur Explosionsschutz ist nicht mehr gewährleistet. Reparaturen am Gerät dürfen nur von R. STAHL durchgeführt werden. 12.3 Reinigung Reinigung mit einem Tuch, Besen, Staubsauger o.Ä. Bei feuchter Reinigung Wasser oder milde, nicht scheuernde, nicht kratzende ... -
Seite 26: Eg-Konformitätserklärung
EG-Konformitätserklärung 13 EG-Konformitätserklärung Zone 1 Ex i Feldgeräte-Koppler 161935 / 941160310010 4 Spurs 9411/21 2014-04-25·BA00·III·de·07... - Seite 27 Operating Instructions Zone 1 Ex i Field Device Coupler 4 Spurs > 9411/21...
-
Seite 28: General Information
Assembly ......................13 Installation ......................14 Putting into Service .....................22 Maintenance ......................23 EC-Declaration Of Conformity ................24 Certification Drawing ...................25 General Information 2.1 Manufacturer R. STAHL Schaltgeräte GmbH Am Bahnhof 30 74638 Waldenburg Germany Phone: +49 7942 943-0 Fax: +49 7942 943-4333 Internet: www.stahl-ex.com... -
Seite 29: Field Device
The Profibus master is generally a process control system (PCS), a programmable logic controller (PLC) or a PC. Structur of a Profibus PA segment 11462E02 Structur of a Foundation Fieldbus H1 segment 11463E02 161935 / 941160310010 Zone 1 Ex i Field Device Coupler 2014-04-25·BA00·III·en·07 4 Spurs 9411/21... -
Seite 30: General Safety Instructions
Measures to avoid danger. They are always identified by the signalling word “WARNING“ and sometimes also have a symbol which is specific to the danger involved. Zone 1 Ex i Field Device Coupler 161935 / 941160310010 4 Spurs 9411/21 2014-04-25·BA00·III·en·07... -
Seite 31: Symbols Used
Describes the results or the reactions to the actions taken. Bullet Sentinel: Describes the notes and recommendations. Warning sign; danger from energised parts! Warning sign: Danger due to an explosive atmosphere! 161935 / 941160310010 Zone 1 Ex i Field Device Coupler 2014-04-25·BA00·III·en·07 4 Spurs 9411/21... -
Seite 32: Technical Data
Zones 1 and 2, Zones 21 and 22 (dust), Class I, Zones 1 and 2, Class I Division 2 and in the safe area suitable enclosure necessary e.g. R. STAHL Series 8146 (plastic) or 8125, 8150 (stainless steel) Safety data (CENELEC) per spur FISCO (IEC 60079-27) Max. - Seite 33 Tested to the following standards and regulations: EN 61326 (IEC/EN 61000-4-1...6 and 11; Electromagnetic compatibility EN 55022 class B); NAMUR NE 21 (IEC/EN 61000-4-1...6, 8 and 11; EN 55022 class B) 161935 / 941160310010 Zone 1 Ex i Field Device Coupler 2014-04-25·BA00·III·en·07 4 Spurs 9411/21...
- Seite 34 2 x M20 black (Ex e trunk) 1 x M16 black (earth) breathing gland Series 8162 1 x M25 Additional technical data for layout and designs: see the data sheet Zone 1 Ex i Field Device Coupler 161935 / 941160310010 4 Spurs 9411/21 2014-04-25·BA00·III·en·07...
- Seite 35 Enclosure 8146/.S71 incl. Field Device Coupler 360 mm / 14.17 " 320 mm / 12.60 " ø 7 mm / 0.28 " 10948E00 9411/21-2.2-41 Enclosure 8125/.071 incl. Field Device Coupler 161935 / 941160310010 Zone 1 Ex i Field Device Coupler 2014-04-25·BA00·III·en·07 4 Spurs 9411/21...
-
Seite 36: Designated Use
The device must be used in areas subject to explosion hazards only according to these operating instructions. The series 9411/21 field device coupler is suitable for use in Zone 1, 2, 21 and 22 hazardous areas. It is used for connecting up to four intrinsically safe field devices to a non-intrinsically safe trunk. -
Seite 37: Functional Description
If several spurs are affected by a short-circuit, the trunk is loaded only with maximum one short-circuit current. This minimises the current consumption of the trunk and the power loss of the coupler under all operating conditions. 161935 / 941160310010 Zone 1 Ex i Field Device Coupler 2014-04-25·BA00·III·en·07 4 Spurs 9411/21... -
Seite 38: Device Design
Store in a dry place in its original packaging. Permitted temperature range for storage in original packaging: - 40 °C ... + 75 °C. Zone 1 Ex i Field Device Coupler 161935 / 941160310010 4 Spurs 9411/21 2014-04-25·BA00·III·en·07... -
Seite 39: Assembly
Installation with screws (hole spacing: see chapter 4, Technical data) 9.2 Mounting without enclosure Relevant to field device couplers 9411/21-210-31, 9411/21-220-31 respectively 9411/21-230-31 Field device couplers without enclosures are always delivered ready for DIN rail mounting. -
Seite 40: Installation
Fieldbus segment with „daisy chain structure“. The trunk is looped through the field device couplers. 11461E02 Fieldbus segment in which the field device couplers are connected to the trunk with junction boxes (T-connectors). Zone 1 Ex i Field Device Coupler 161935 / 941160310010 4 Spurs 9411/21 2014-04-25·BA00·III·en·07... -
Seite 41: Proof Of Intrinsic Safety In Accordance With Fisco
Whereby, C and L are the results of the total capacity, respectively, inductivity Cable Cable of the spur cable, which, in turn, depends on the cable length. 161935 / 941160310010 Zone 1 Ex i Field Device Coupler 2014-04-25·BA00·III·en·07 4 Spurs 9411/21... - Seite 42 Type A fieldbus cables (loop resistance: 48 ohms/1000 m) are used. Four field device couplers lie at the end of the trunk. Maximum trunk length: approx. 380 m Zone 1 Ex i Field Device Coupler 161935 / 941160310010 4 Spurs 9411/21 2014-04-25·BA00·III·en·07...
- Seite 43 TRUNK IN: Lead from host or fieldbus power supply. TRUNK OUT: If applicable, lead to the next field device coupler. Close/screw tight the terminals. Close cover/enclosure. 161935 / 941160310010 Zone 1 Ex i Field Device Coupler 2014-04-25·BA00·III·en·07 4 Spurs 9411/21...
- Seite 44 If high-quality potential equalisation exists within the plant: This shielding concept is recommended by R. STAHL. The direct earthing the cable shielding at both cable ends is the best solution in view of electromagnetic compatibility. The prerequisite for this is high-quality ...
- Seite 45 Directly earth the cable shield of the trunk at the host/fieldbus power supply side (as a rule, at the fieldbus power supply). Directly earth the cable shields of the spurs at the field devices. 161935 / 941160310010 Zone 1 Ex i Field Device Coupler 2014-04-25·BA00·III·en·07 4 Spurs 9411/21...
- Seite 46 (as a rule, at the fieldbus power supply). Insulate the cable shields of the spurs connecting at the field devices. Do not earth them. Zone 1 Ex i Field Device Coupler 161935 / 941160310010 4 Spurs 9411/21 2014-04-25·BA00·III·en·07...
- Seite 47 The terminals on the „TERM“ terminal block are not to be used. Insert the factory-provided jumper in the park position (1). The built-in terminating resistor is not activated. 161935 / 941160310010 Zone 1 Ex i Field Device Coupler 2014-04-25·BA00·III·en·07 4 Spurs 9411/21...
-
Seite 48: Putting Into Service
Corresponding spur connected to field device, 3 mA ( I ( 50 mA blinking blinking Short-circuit on the corresponding spur 40 mA ( I ( 50 mA Internal device fault Zone 1 Ex i Field Device Coupler 161935 / 941160310010 4 Spurs 9411/21 2014-04-25·BA00·III·en·07... -
Seite 49: Maintenance
Explosion protection is not guaranteed any longer. Repair work to the device must only be performed by R. STAHL. 12.3 Cleaning Clean with a cloth, brush, vacuum cleaner or similar items. When cleaning with a damp cloth use water or mild, non-abrasive, non-scratching cleaning agents. -
Seite 50: Ec-Declaration Of Conformity
EC-Declaration Of Conformity 13 EC-Declaration Of Conformity Zone 1 Ex i Field Device Coupler 161935 / 941160310010 4 Spurs 9411/21 2014-04-25·BA00·III·en·07... -
Seite 51: Certification Drawing
Certification Drawing 14 Certification Drawing 161935 / 941160310010 Zone 1 Ex i Field Device Coupler 2014-04-25·BA00·III·en·07 4 Spurs 9411/21... - Seite 52 161935 / 941160310010 2014-04-25·BA00·III·de/en·07...
