Proline Promass G 100 Modbus RS485
Endress+Hauser
6
Montage
6.1
Montagebedingungen
Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erfor-
derlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen.
6.1.1
Montageposition

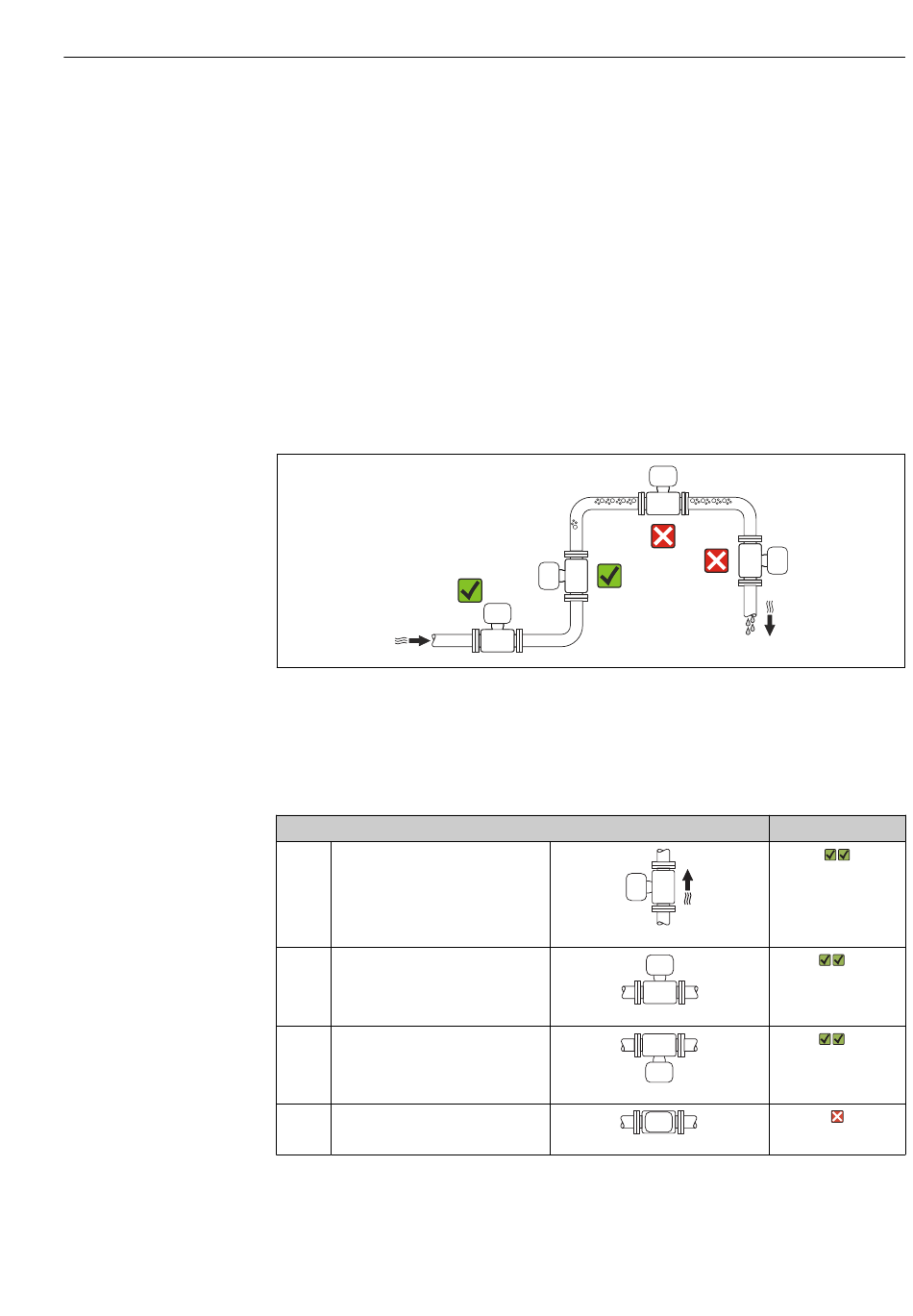

Montageort
Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol-
gende Einbauorte in der Rohrleitung vermeiden:
• Einbau am höchsten Punkt der Leitung
• Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Einbaulage
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei-
tung).
A
Vertikale Einbaulage
B
Horizontale Einbaulage Messumfor-
merkopf oben
C
Horizontale Einbaulage Messumfor-
merkopf unten
D
Horizontale Einbaulage Messumfor-
merkopf seitlich
1)
Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
2)
Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maxi-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Einbaulage
Montage
A0023344
Empfehlung
A0015591
1)
Ausnahme:
(→ 4, 18)
A0015589
2)
Ausnahme:
(→ 4, 18)
A0015590
A0015592
17
