Proline Promass G 100 Modbus RS485
Endress+Hauser
Systemdruck
Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen
Gase auftritt.
Kavitation wird durch das Unterschreiten des Dampfdrucks verursacht:
• Bei leicht siedenden Flüssigkeiten (z.B. Kohlenwasserstoffe, Lösungsmittel, Flüssiggase)
• Bei Saugförderung
‣
Um Kavitation und Ausgasen zu verhindern: Für einen genügend hohen Systemdruck
sorgen.

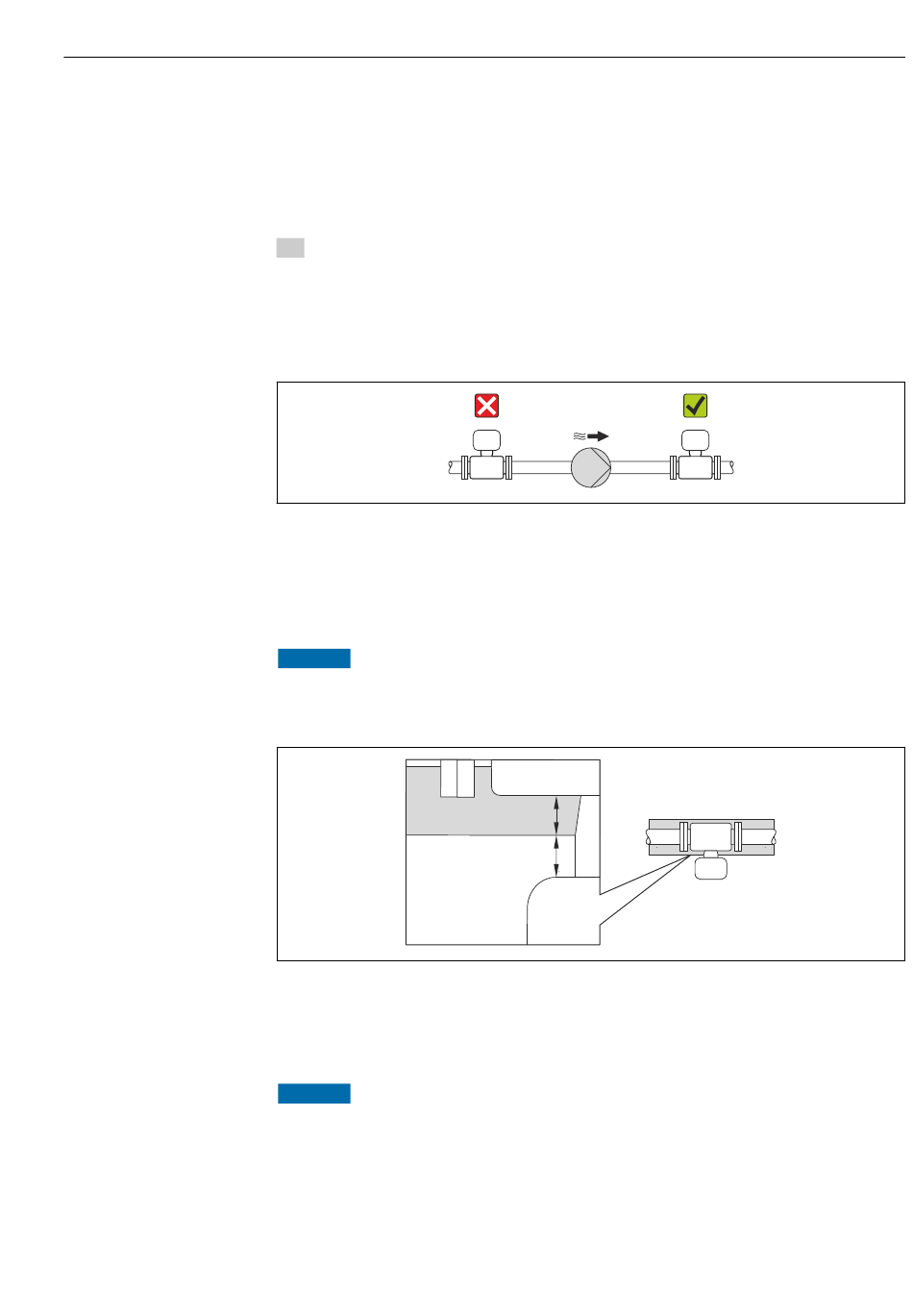

Deshalb werden folgende Montageorte empfohlen:
• Am tiefsten Punkt einer Steigleitung
• Auf der Druckseite von Pumpen (keine Unterdruckgefahr)
Wärmeisolation
Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer
zum Messumformer möglichst gering gehalten wird. Für die erforderliche Isolation sind
verschiedenste Materialien verwendbar.
HINWEIS
Überhitzung der Messelektronik durch Wärmeisolierung!
‣
Maximale Isolationshöhe beim Messumformerhals beachten, so dass der Messumfor-
merkopf komplett freibleibt.
a
Mindestabstand zur Isolation
t
maximale Isolationsdicke
Der Mindestabstand vom Umformgehäuse zur Isolation beträgt 10 mm (0,39 in), so dass
der Messumformerkopf komplett frei bleibt.
HINWEIS
Gefahr der Überhitzung bei Isolation
‣
Sicherstellen das die Temperatur am unteren Ende des Umformergehäuses nicht höher
ist als 80 °C (176 °F)
t
a
Montage
A0015594
A0019919
19
