Elektrischer Anschluss
34
7.5
Schutzart sicherstellen
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclos-
ure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls
die Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.

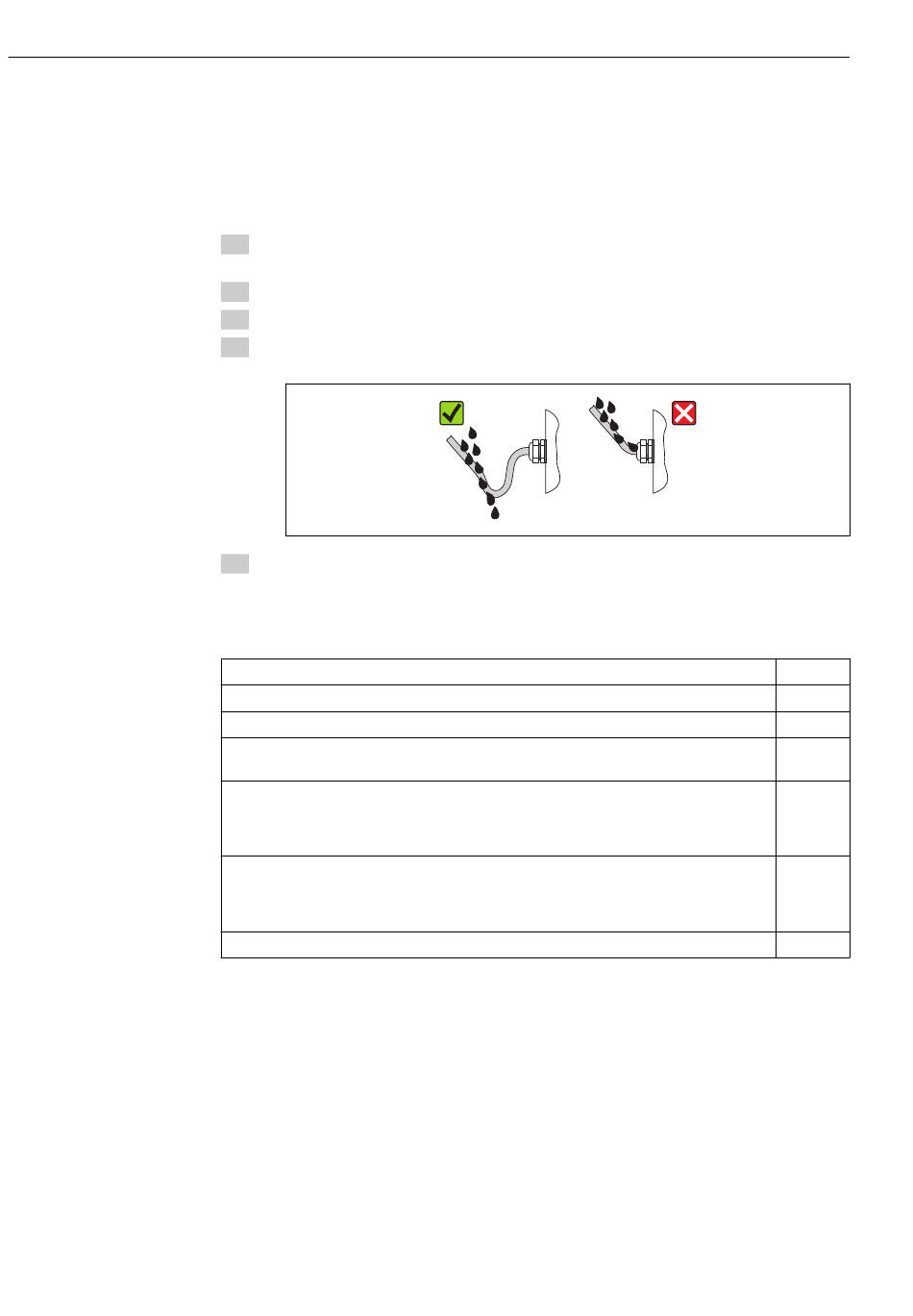

4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").
5. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
7.6
Anschlusskontrolle
Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen (→ 24)?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser-
sack" (→ 34)?
• Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild über-
ein ?
• Bei Geräteausführung mit Modbus RS485 eigensicher: Stimmt die Versorgungsspannung mit
den Angaben auf dem Typenschild der Safety Barrier Promass 100 überein ?
• Wenn Versorgungsspannung vorhanden: Leuchtet die Power-Leuchtdiode auf dem Elektronik-
modul des Messumformers grün (→ 11)?
• Bei Geräteausführung mit Modbus RS485 eigensicher: Wenn Versorgungsspannung vorhan-
den, leuchtet die Power-Leuchtdiode auf der Safety Barrier Promass 100 (→ 11)?
Je nach Geräteausführung: Ist die Sicherungskralle oder Befestigungsschraube fest angezogen?
Proline Promass G 100 Modbus RS485
Endress+Hauser
A0013960
