Vorbereitung; Betrieb - Dimplex La 11A Montage- Und Gebrauchsanweisung

ein 3-pol. Leitungsschutzschalter, mit gemeinsamer
Auslösung aller Außenleiter, vorzusehen (Auslöse-
strom gemäß Geräteinformation siehe Seite 13). Beim
Anschließen der Netzleitung ist das Rechtsdrehfeld der
Lasteinspeisung sicherzustellen.
Phasenfolge: L1, L2, L3
Bei längerem Betrieb mit falscher
Drehrichtung des Verdichters, kann es zu Verdichter-
schäden kommen.

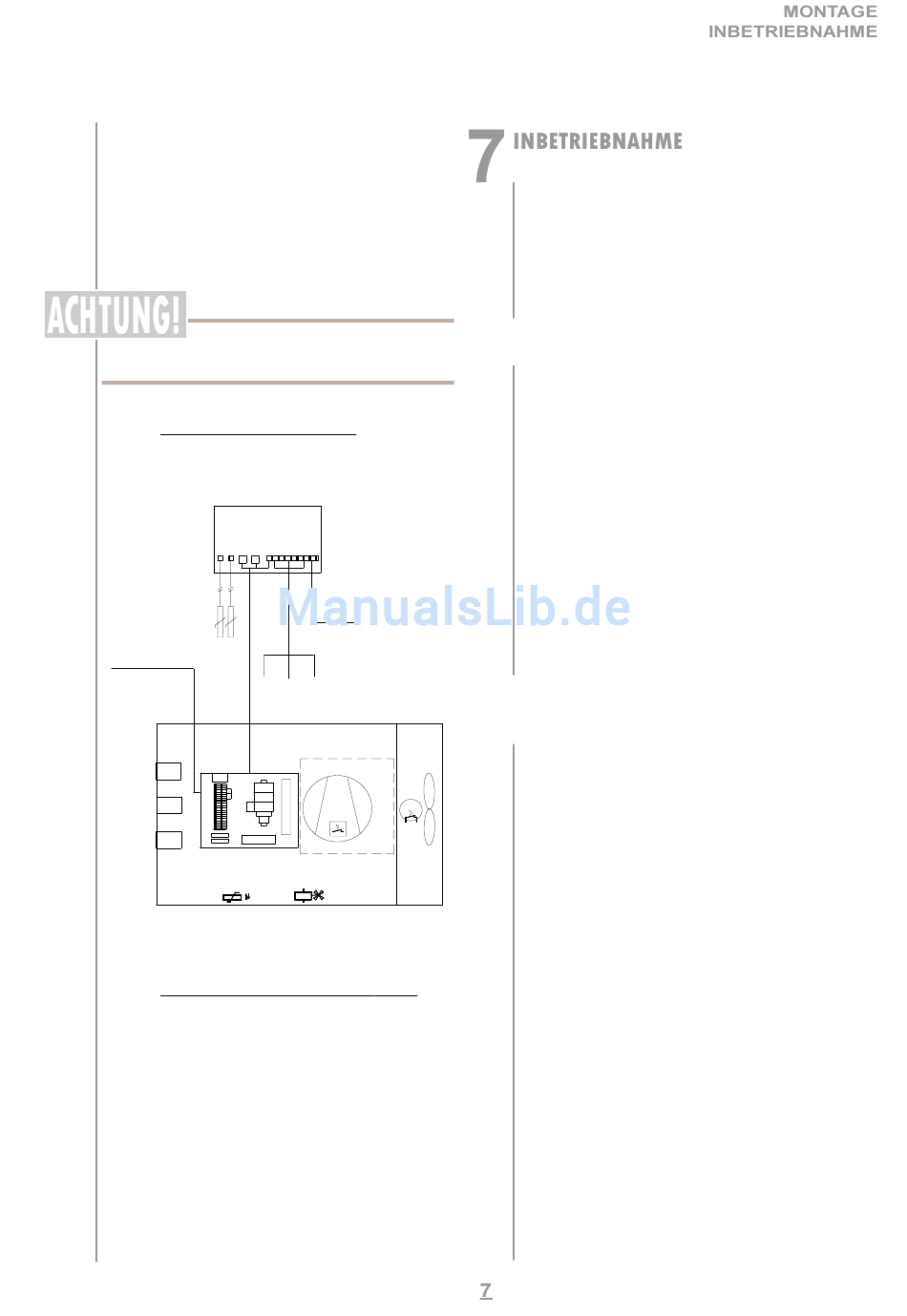

b) Steuerspannungszuführung
Die Steuerspannung wird über den Wärmepumpen-
regler und die Steuerleitung zugeführt.
:lUPHSXPSHQUHJOHU
/
6A SA
Q J
L W X
Gh†‡“ˆyrv‡ˆt
O H
H U
"Q@Ã#W68Ã$C“
H X
6 W
Qˆ€ƒrÃUur…€‚†‡h‡rȆ
C9
+HLVVJDVWKHUPRVWDW
Tpu‡“r
Q
U3
W H
L V
6@
O H
P
Q
H P
. O
I9
Q
Tpuhy‡xh†‡r
A…‚†‡†puˆ‡“suyr…
:lUPHSXPSH
c) Anschluß des Wärmepumpenreglers
Die Stromversorgung des Wärmepumpenreglers mit
230VAC-50Hz, erfolgt gemäß seiner eigenen
Gebrauchsanweisung (Absicherung 16A).
Die Steuerleitung wird mit den beiden rechteckigen
Steckverbindern und der Einzelader mit dem Wärme-
pumpenregler verbunden. Genauere Anweisungen sind
der Gebrauchsanweisung des Wärmepumpenreglers
zu entnehmen.
GIQ@
Ir‡“Ã!"W68Ã$C“
Gs‡r…
H
Wvr…rtrˆ€†puhy‡‰r‡vy
7.1 Allgemein
Die ordnungsgemässe Inbetriebnahme sollte aus
Gewährleistungsgründen durch einen vom Werk
autorisierten Kundendienst durchgeführt werden. Die
verlängerte Garantie von 2 Jahren gewähren wir nur
bei ordnungsgemäss durchgeführter Inbetriebnahme.

7.2 Vorbereitung

Vor der Inbetriebnahme müssen folgende Punkte
geprüft werden:
- Alle Anschlüsse der Wärmepumpe müssen wie in
Kapitel 6 beschrieben montiert sein.
- Im Heizkreislauf müssen alle Schieber, die den
korrekten Fluß des Heizwassers behindern
könnten, geöffnet sein.
- Die Ansaug-und Ausblasöffnung müssen frei sein.
- Die Drehrichtung des Ventilators muß der Pfeil-
richtung entsprechen.
- Der Wärmepumpenregler muß gemäß seiner
Gebrauchsanweisung vorbereitet sein.
- Der Kondensatablauf muß sichergestellt sein.

7.3 Betrieb

Die Inbetriebnahme der Wärmepumpe erfolgt über den
Wärmepumpenregler und muß gemäß dessen Anlei-
tung vollzogen werden.
Störungen während des Betriebes werden ebenfalls
am Wärmepumpenregler angezeigt und können, wie
in Kapitel 9 oder in der Gebrauchsanweisung des
Wärmepumpenreglers beschrieben, behoben werden.
