2.1 Anwendungsbereich

Die Luft/ Wasser-Wärmepumpe kann in vorhandenen
oder neu zu errichtenden Heizungsanlagen eingesetzt
werden.
Die Wärmepumpe ist ausschließlich für Heiz- und
Brauchwasser- Erwärmung konzipiert !
Das Gerät ist nicht für Frequenzum-
richterbetrieb geeignet.
2.2 Arbeitsweise
Umgebungsluft wird vom Ventilator angesaugt und
über den Verdampfer (Wärmetauscher) geleitet. Der
Verdampfer kühlt die Luft ab, d. h. er entzieht ihr
Wärme. Die gewonnene Wärme wird im Verdampfer
auf das Arbeitsmedium (Kältemittel) übertragen.
Mit Hilfe eines elektrisch angetriebenen Verdichters
wird die aufgenommene Wärme durch Druckerhöhung
auf ein höheres Temperaturniveau "gepumpt " und über
den Verflüssiger (Wärmeaustauscher) an das Heiz-
wasser abgegeben.
Dabei wird die elektrische Energie nur eingesetzt, um
die Wärme der Umwelt auf ein höheres Temperatur-
niveau anzuheben. Da die der Luft entzogene Energie
auf das Heizwasser übertragen wird, bezeichnet man
dieses Gerät als Luft/Wasser-Wärmepumpe.
Die Luft/Wasser-Wärmepumpe besteht aus den
Hauptbauteilen Verdampfer, Ventilator und Expan-
sionsventil, sowie dem schwingungsgedämpften
Verdichter, dem Verflüssiger und den elektrischen
Bauteilen.
3.1 Grundgerät
Die Wärmepumpe wird in Kompaktbauweise geliefert.
Der vollhermetische Verdichter arbeitet mit dem
Sicherheitsältemittel R404A. Die Wärmepumpe ist für
den monoenergetischen und bivalenten Betrieb bis
-20 o C Luftaussentemperatur geeignet.
Im Dauerlauf mit Heizwasser-Nenndurchfluss ist
eine Heizwasserrücklauf-temperatur von mehr als
18°C einzuhalten, um ein einwandfreies und
störungsfreies Abtauen des Verdampfers zu
gewährleisten.

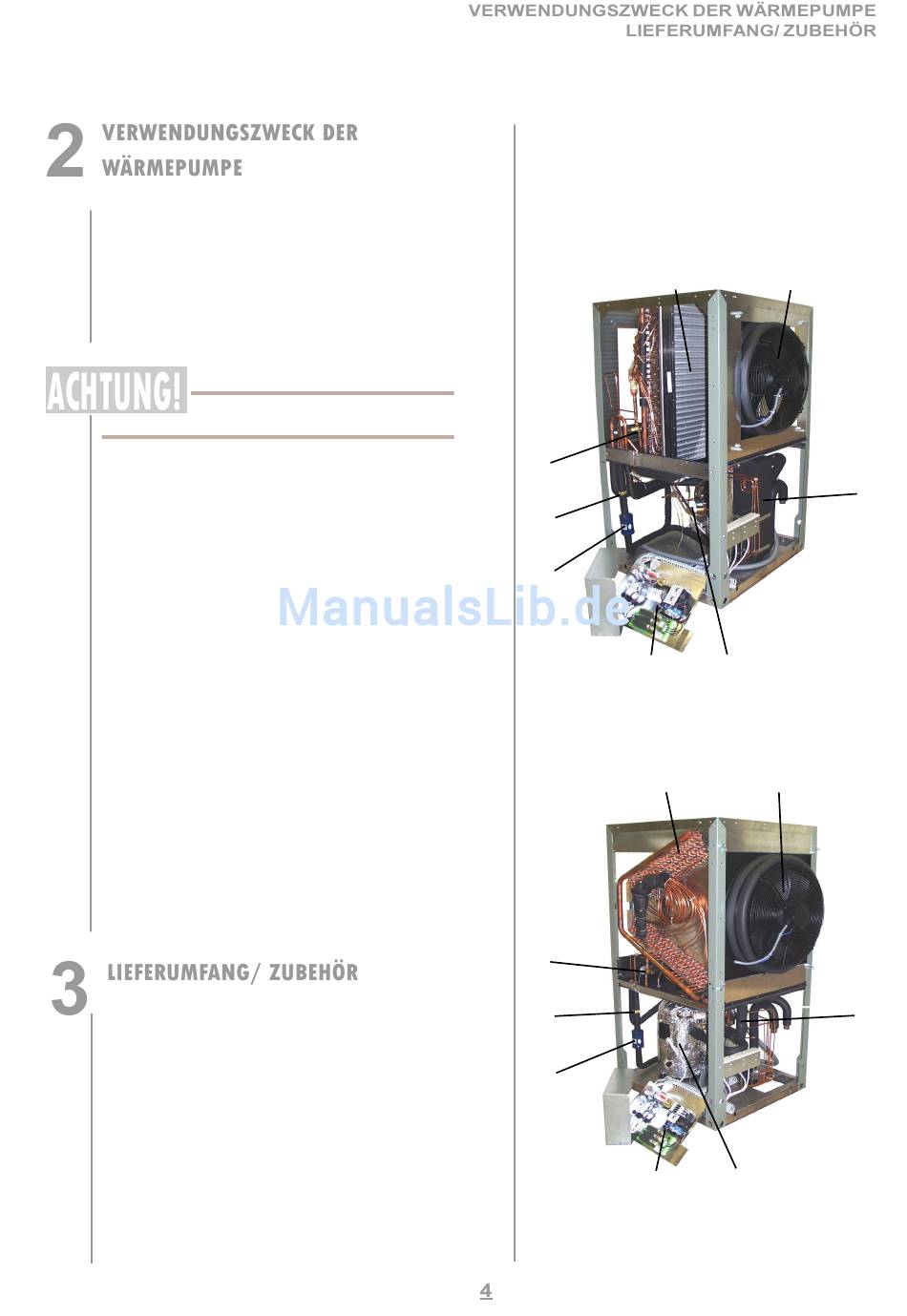

1.) Verdampfer
2.) Ventilator
3.) Verflüssiger
4.) Verdichter
1
8
7
6
5
1
8
7
6
5
5.) Schaltkasten
6.) Filtertrockner
7.) Schauglas
8.) Ex-Ventil
2
3
..11A
4
2
3
..16A
4
