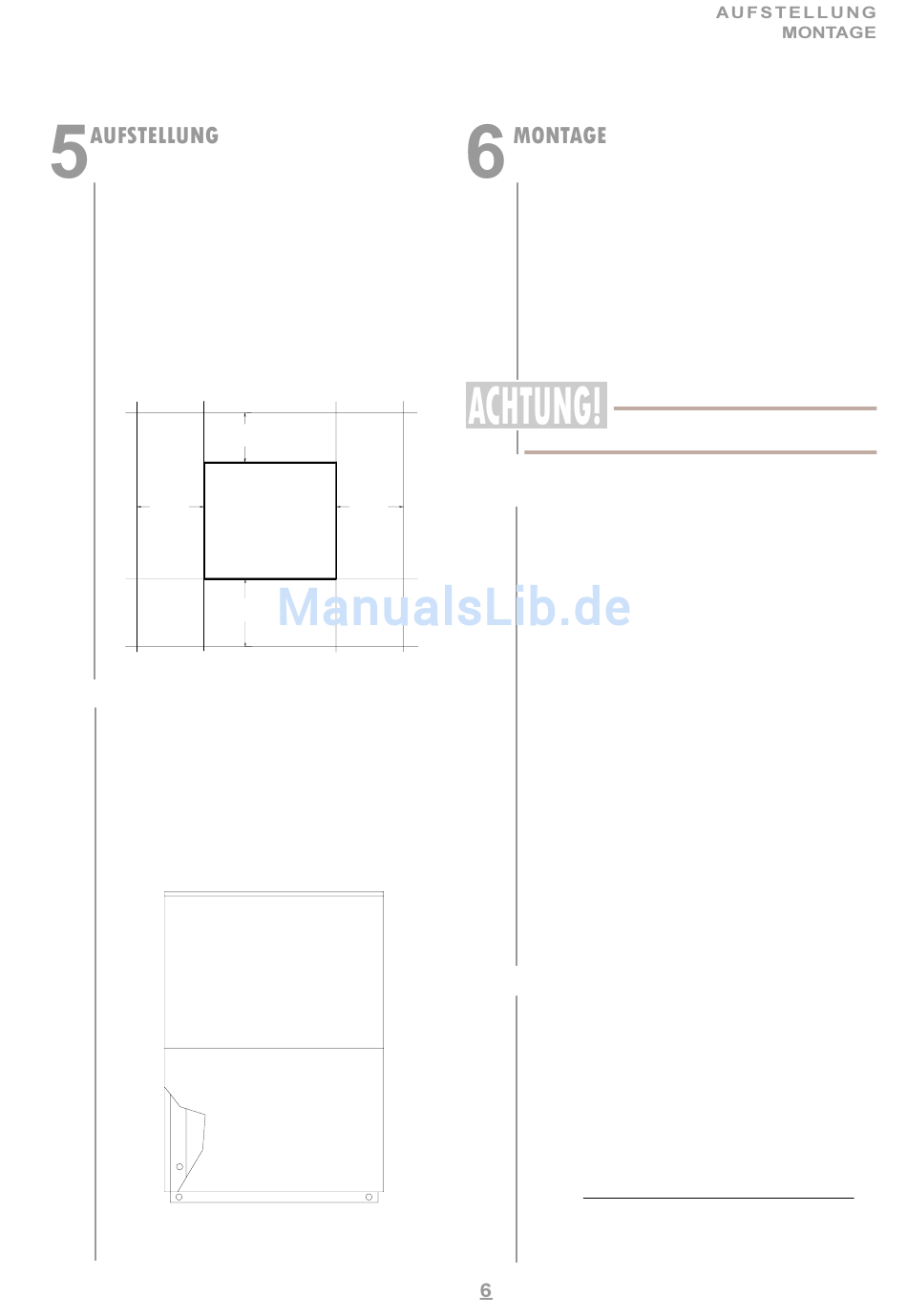

5.1 Allgemein

Die Wärmepumpe muß AUSSEN auf einen geeigneten
Unterbau (Streifenfundament, Beeteinfassungsplatten,
Holzbalken) waagrecht aufgestellt werden, so daß auch
auf Dauer ein Schrägstehen des Gerätes vermieden
wird.
Der Mindestabstand der Wärmepumpe zu festen
Wänden beträgt 1,2m.
!À
!À
Xl…€rƒˆ€ƒr
!À
A…‚‡†rv‡r
5.2 Schall
Um Körperschallübertragungen ins Heizsystem zu
vermeiden, muß die Wärmepumpe schwingungs-
gedämpft (Schläuche) mit dem Heizsystem verbunden
werden.
6.1 Allgemein
An der Wärmepumpe sind folgende Anschlüsse
herzustellen:
Vor-/ Rücklauf der Heizungsanlage, Kondensat-
ablauf, Stromversorgung und Steuerleitung
zwischen Wärmepumpenregler und Schaltkasten
der Wärmepumpe.
nicht eingeengt oder zugestellt werden.
!À
6.2 Heizungsseitiger Anschluß
Die heizungsseitigen Anschlüsse an der Wärmepum-
pe sind mit 1" Aussengewinde versehen. Die anzu-
schließenden Schläuche werden nach unten aus dem
Gerät geführt. Beim Anschluß an die Wärmepumpe
muß an den Übergängen mit einem Schlüssel gegen-
gehalten werden.
Bevor der heizwasserseitige Anschluss der Wärme-
pumpe erfolgt, muß die Heizungsanlage gespült
werden, um eventuell vorhandene Verunreinigungen
zu entfernen und einen störungsfreien Betrieb der
Wärmepumpe zu gewährleisten. Bei absperrbarem
Heizwasserdurchfluß, bedingt durch Heizkörper- bzw.
Thermostatventile, muß ein Überströmventil bauseits
hinter der Heizungspumpe in einem Heizungsbypass
eingebaut werden. Dies sichert einen Mindest-
heizwasserdurchfluß durch die Wärmepumpe und
verhindert Störungen.
Nach erstellter heizungsseitiger Installation ist die
Heizungsanlage zu füllen, zu entlüften und abzu-
drücken.
6.3 Elektrischer Anschluß
Der Leistungsanschluss der Wärmepumpe erfolgt über
ein handelsübliches 4- adriges Kabel.
Das Kabel ist bauseits beizustellen und der Leitungs-
querschnitt gemäß der Leistungsaufnahme der Wär-
mepumpe (siehe Seite 12) sowie der einschlägigen
VDE- und EVU- Vorschriften zu wählen.
a)
In der Leistungsversorgung für die Wärmepumpe ist
eine allpolige Abschaltung mit mindestens 3 mm
Kontaktöffnungsabstand (z.B. Leistungsschütz), sowie
Die Ansaug- und Ausblasöffnug darf
Leistungszuführung zum Schaltkasten
