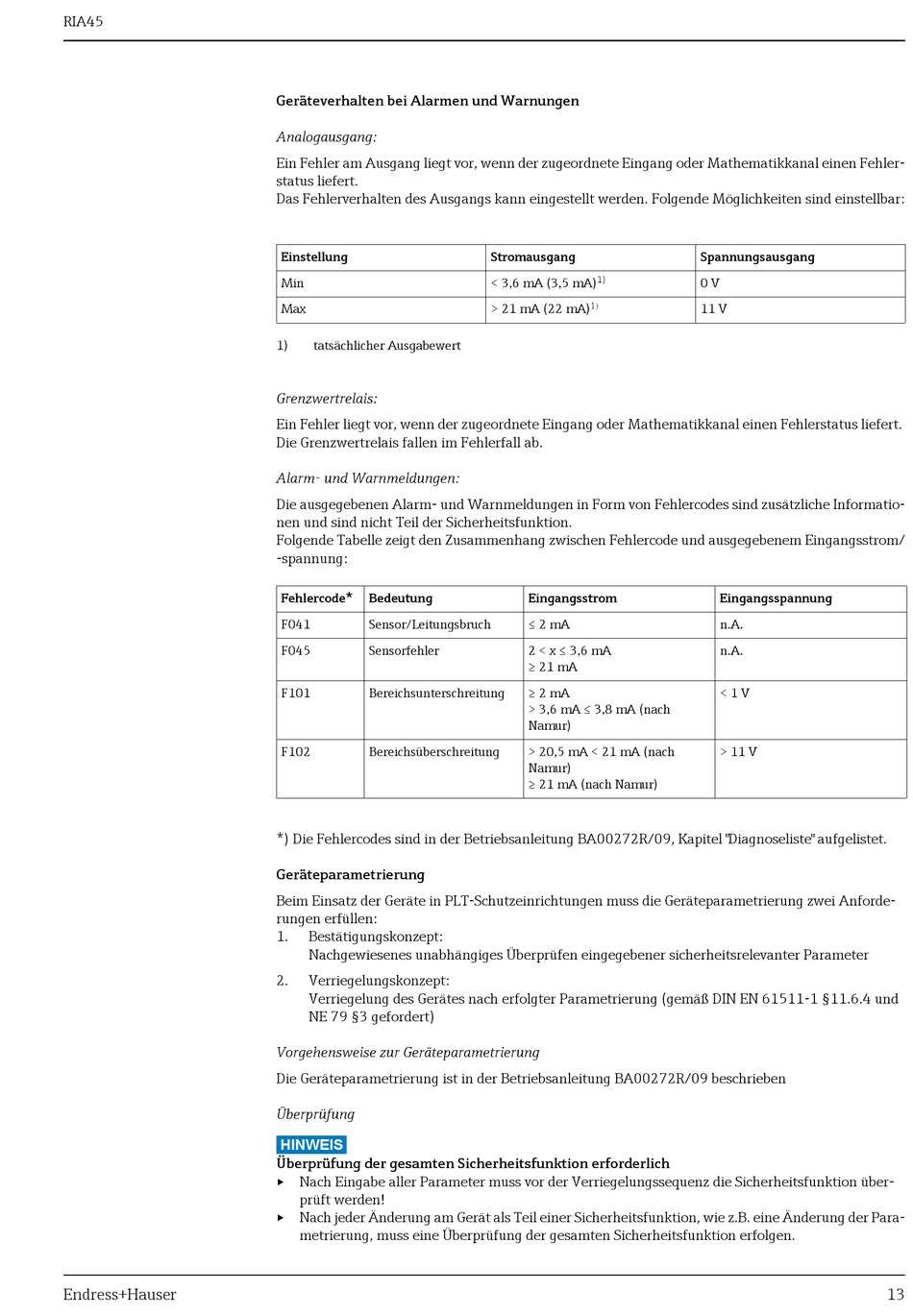

Geräteverhalten bei Alarmen und Warnungen
Analogausgang:
Ein Fehler am Ausgang liegt vor, wenn der zugeordnete Eingang oder Mathematikkanal einen Fehler-
status liefert.
Das Fehlerverhalten des Ausgangs kann eingestellt werden. Folgende Möglichkeiten sind einstellbar:
Einstellung
Min
Max
1) tatsächlicher Ausgabewert
Grenzwertrelais:
Ein Fehler liegt vor, wenn der zugeordnete Eingang oder Mathematikkanal einen Fehlerstatus liefert.
Die Grenzwertrelais fallen im Fehlerfall ab.
Alarm- und Warnmeldungen:
Die ausgegebenen Alarm- und Warnmeldungen in Form von Fehlercodes sind zusätzliche Informatio-
nen und sind nicht Teil der Sicherheitsfunktion.
Folgende Tabelle zeigt den Zusammenhang zwischen Fehlercode und ausgegebenem Eingangsstrom/
-spannung:
Fehlercode* Bedeutung
F041 Sensor/Leitungsbruch
F045 Sensorfehler
F101 Bereichsunterschreitung
F102 Bereichsüberschreitung
*) Die Fehlercodes sind in der Betriebsanleitung BA00272R/09, Kapitel "Diagnoseliste" aufgelistet.
Geräteparametrierung
Beim Einsatz der Geräte in PLT-Schutzeinrichtungen muss die Geräteparametrierung zwei Anforde-
rungen erfüllen:
1. Bestätigungskonzept:
Nachgewiesenes unabhängiges Überprüfen eingegebener sicherheitsrelevanter Parameter
2. Verriegelungskonzept:
Verriegelung des Gerätes nach erfolgter Parametrierung (gemäß DIN EN 61511-1 §11.6.4 und
NE 79 §3 gefordert)
Vorgehensweise zur Geräteparametrierung
Die Geräteparametrierung ist in der Betriebsanleitung BA00272R/09 beschrieben
Überprüfung
HINWEIS
Überprüfung der gesamten Sicherheitsfunktion erforderlich
‣ Nach Eingabe aller Parameter muss vor der Verriegelungssequenz die Sicherheitsfunktion über-
prüft werden!
‣ Nach jeder Änderung am Gerät als Teil einer Sicherheitsfunktion, wie z.B. eine Änderung der Para-
metrierung, muss eine Überprüfung der gesamten Sicherheitsfunktion erfolgen.
Stromausgang
1)
< 3,6 mA (3,5 mA)

> 21 mA (22 mA)
Eingangsstrom
≤ 2 mA
2 < x ≤ 3,6 mA
≥ 21 mA
≥ 2 mA
> 3,6 mA ≤ 3,8 mA (nach
Namur)
> 20,5 mA < 21 mA (nach
Namur)
≥ 21 mA (nach Namur)
Spannungsausgang
0 V
11 V
Eingangsspannung
n.A.
n.A.
< 1 V
> 11 V
