RIA45

Systemkomponenten

Beschreibung der Anwen-
dung als Schutzeinrichtung
Zulässige Gerätetypen
Endress+Hauser

Allgemeines

Allgemeine Informationen über Funktionale Sicherheit (SIL) sind erhältlich unter:
www.de.endress.com/SIL (deutsch) bzw. www.endress.com/SIL (englisch) und in der Kompetenzbro-
schüre CP01008Z11DE "Funktionale Sicherheit - SIL Schutzeinrichtungen in der Prozessindustrie".

Aufbau des Messsystems

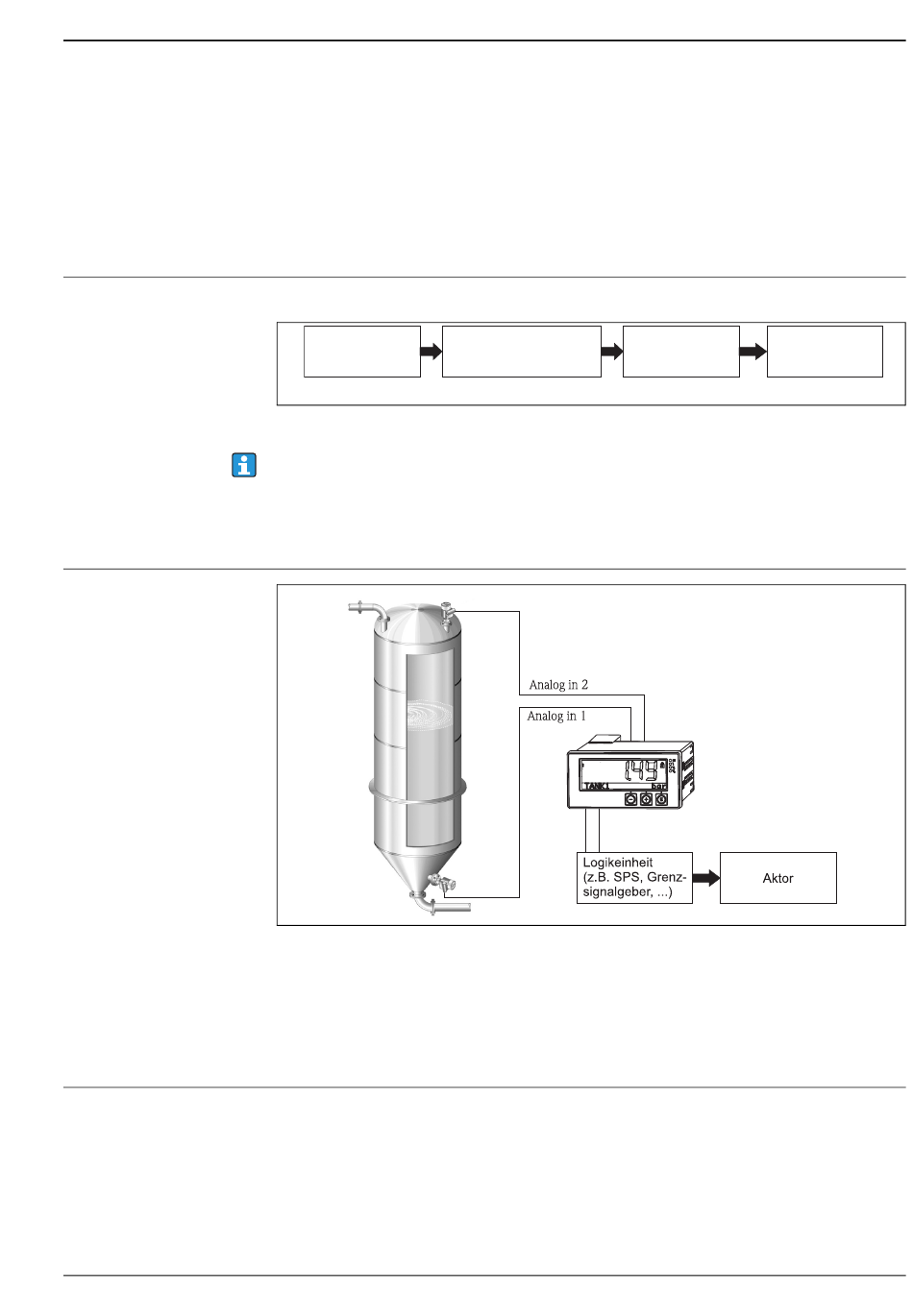

In der folgenden Abbildung sind die Geräte des Messsystems beispielhaft dargestellt.
Sensor (z.B.
Thermometer)
Anteil des Prozessmessumformers an der "mittleren Wahrscheinlichkeit gefahrbringender Ausfälle einer Sicherheitsfunktion im
Anforderungsfall" (PFD )
AVG
Diese Dokumentation behandelt den RIA45 als Teil einer Sicherheitsfunktion.
Sensor, Prozessmessumformer, Logikeinheit und Aktor bilden zusammen ein sicherheitsbezogenes
System, das eine Sicherheitsfunktion ausführt. Die "mittlere Wahrscheinlichkeit gefahrbringender
Ausfälle des gesamten sicherheitsbezogenen Systems" (PFDavg) teilt sich auf die Teilsysteme Sensor,
Prozessanzeiger, Logikeinheit und Aktor.
Beispiel für die Applikationsanwendung "Differenzdruck"
Die Sensoren, gespeist mit dem Prozessanzeiger RIA45, erzeugen ein dem Messwert proportionales
analoges Signal (4...20 mA oder 2...10 V). Mathematikfunktionen ermöglichen die Bildung einer
neuen Prozessgröße. Der Prozessanzeiger gibt die zur neuen Prozessgröße proportionalen analogen
Signale an eine nachgeschaltete Logikeinheit wie z.B. eine SPS weiter. Die Grenzwertüberwachung
kann auch direkt mit dem RIA45 über 2 Wechselkontakte erfolgen.
Die in diesem Handbuch enthaltenen Angaben zur Funktionalen Sicherheit sind für die unten angege-
benen Geräteausprägungen und ab der genannten Software- und Hardwareversion gültig.
Gültige Hardware-Version (Elektronik): ab 01.00.xx
Gültige Firmware-/Software-Version: ab 01.03.03 oder höher
Prozessanzeiger
(z.B. RIA45)
PFD ≤ 10%
avg
Aktor

Logikeinheit

(z.B. Ventil)
(z.B. SPS)
a0011460-de
a0011461-de
5
