Sicherheitsbezogenes Signal

Einschränkungen für die
Anwendung in sicherheitsbe-
zogenem Betrieb
10
1

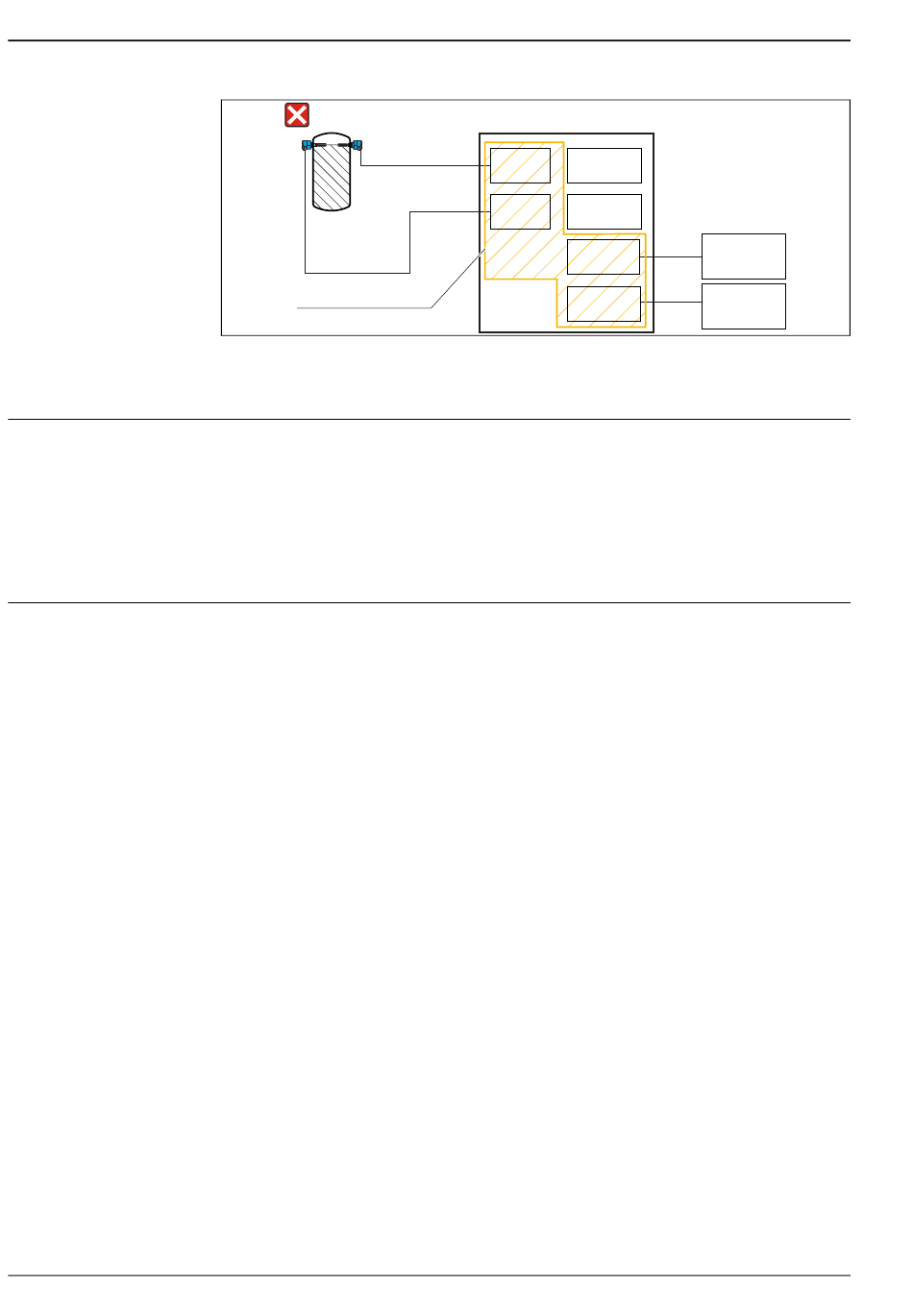

1: Sicherheitsfunktion 1
2: Prozesstransmitter
Das sicherheitsbezogene Signal ist das analoge Ausgangssignal 4...20 mA bzw. 2...10V oder das
Grenzwertrelais.
Alle Sicherheitsmaßnahmen beziehen sich ausschließlich auf das Ausgangssignal.
Das sicherheitsbezogene Ausgangssignal bzw. das Grenzwertrelais werden einer nachgeschalteten
Logikeinheit wie z. B. einer speicherprogrammierbaren Steuerung oder einem Grenzsignalgeber zuge-
fuhrt und dort überwacht auf:
• Überschreiten eines vorgegebenen Grenzstandes
• Eintreten einer Störung, z. B. Fehlerstrom nach NE 43 (
Kurzschluss der Signalleitung).
• Es ist auf einen anwendungsgemäßen Einsatz des Messsystems und Umgebungsbedingungen zu
achten.
• Die Hinweise auf kritische Prozesssituationen und Installationsverhältnisse aus der Betriebsanlei-
tung (Kapitel "Einbaubedingungen" in BA00272R/09) sind zu beachten.
• Die anwendungsspezifischen Grenzen sind einzuhalten.
• Die Spezifikationen aus der Betriebsanleitung dürfen nicht überschritten werden. Die Genauigkeit
des sicherheitsbezogenen Ausgangssignals 4...20 mA bzw. 2...10 V beträgt ± 1% vom Messbereich.
• Geräteanlaufzeit: Nach einem Geräteanlauf sind die Sicherheitsfunktionen nach einer Initialisie-
rungszeit von 20 Sekunden verfügbar.
• Nach der Parametrierung muss das Gerät verriegelt werden.
• Bei Inbetriebnahme muss ein kompletter Funktionstest der sicherheitsbezogenen Funktionen
durchgeführt werden.
2
Input 1 Output 1
Input 2 Output 2
Relay 1
Relay 2
≤ ≥
3,6 mA, 21 mA, Unterbrechung oder
RIA45
High Alarm
Tank 1
High Alarm
Tank 1
A0032918
