3 Einbau

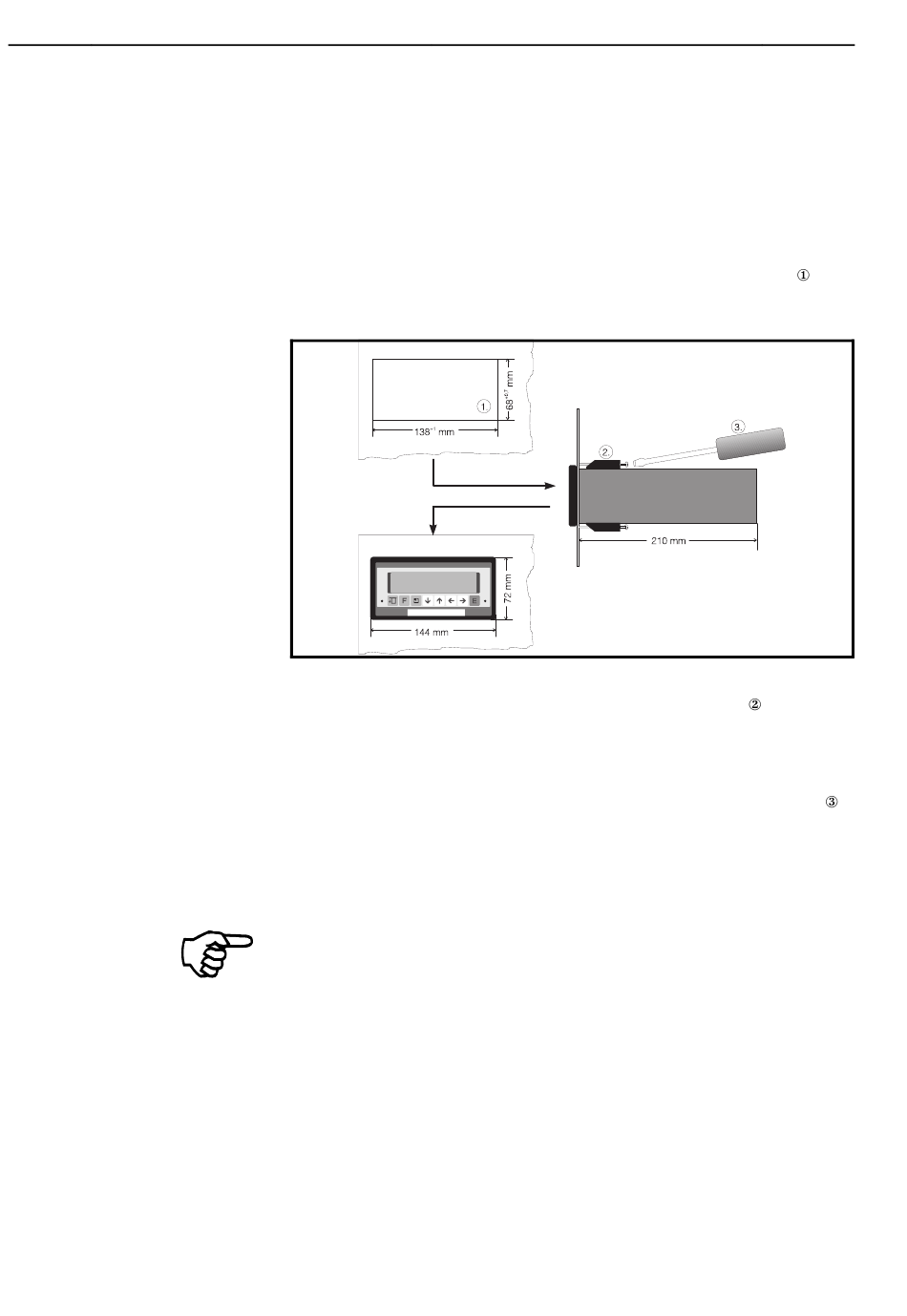

Front und Seitenansicht
Schalttafelausschnitt
3 - 1
3 Einbau
3.1 Schalttafeleinbau
1. Vorbereitung des Einbauauschnitts : Größe 138
(nach DIN 43700).
2. Schieben Sie das Gerät von vorne durch den Schalttafelausschnitt
CARD
ESC
3. Das Gerät waagerecht halten und die Befestigungsspangen
sparungen einhängen (oben/unten).
4. Die Schrauben der Befestigungsspangen mit einem Schraubendreher
gleichmäßig anziehen.
Hinweis:
Eine weitere Abstützung ist nur bei sehr dünnen Schalttafelausführungen
notwendig.
Sorgen Sie für eine ausreichende Durchlüftung, damit die angegebene Be-
triebstemperatur nicht überschritten wird.
3.2 Umgebungsbedingungen
Beachten Sie die Angaben in Teil 18 Technischen Daten zu:
- Störfestigkeit
- Schutzart
- Klima
