memo-log
8.3.2 Anschluß mit Meßumformer-Speisung (MUS)
Das Gerät kann bis zu 3 Meßumformer für die Speisung von z.B. Pt100-
Kopftransmitter aufnehmen. Jedes MUS benötigt einen der Analogkarten-
steckplätze 2..4.
Technische Daten der MUS:
- Ausgangsspannung 24 VDC, -/+ 10%, 24 mA kurzschlußfest
- Leerlaufspannung 30 VDC

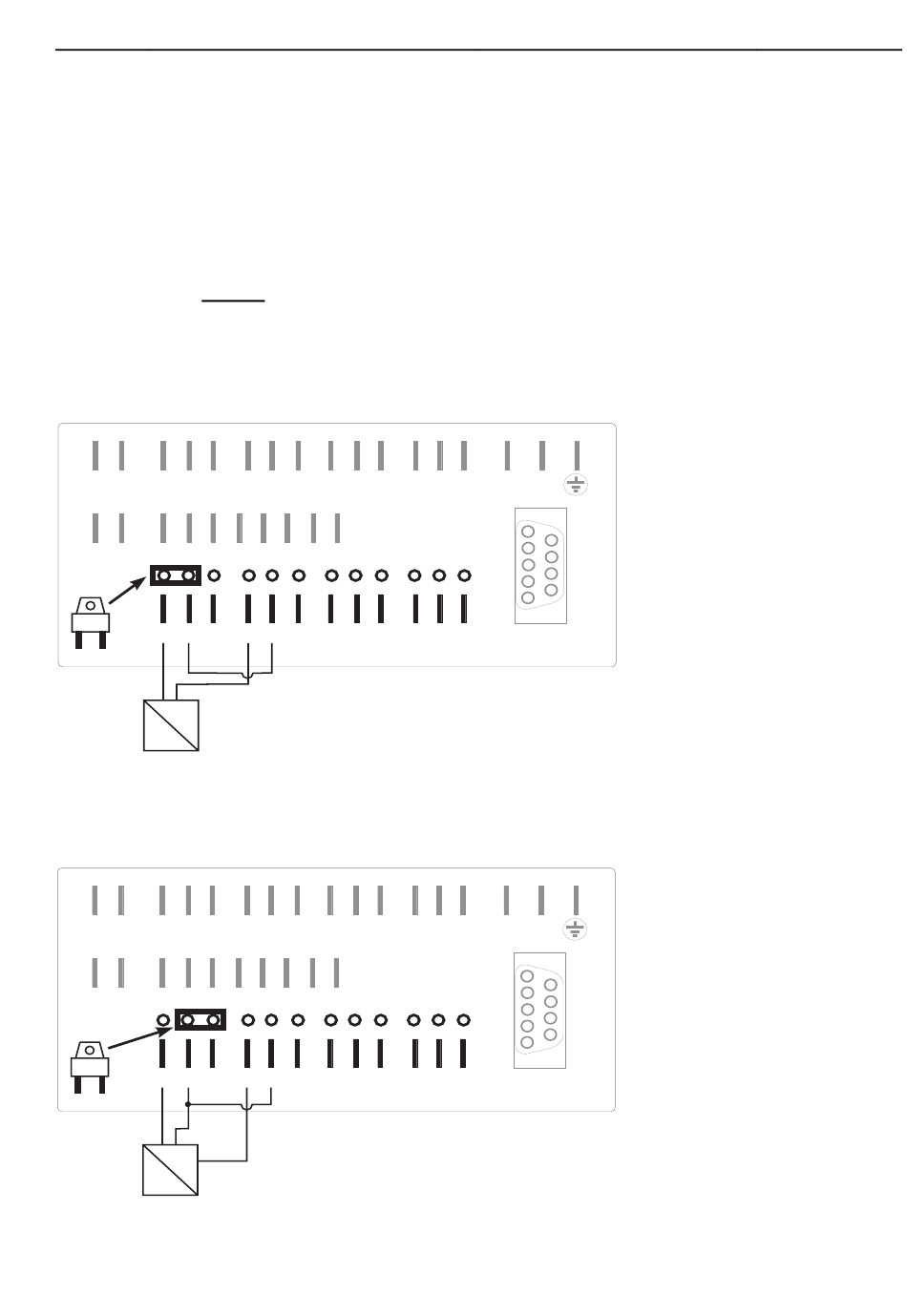

2-Leiter-MUS (Messung von Stromsignal) :
+ -
41 42 43
90 80 81 82 83 84 85 86 87
111 112 113 211 212 213 311 312 313 411 412 413
+
-
I
y
3-Leiter-MUS (Messung von Spannungssignal) :
+ -
41 42 43
90 80 81 82 83 84 85 86 87
111 112 113 211 212 213 311 312 313 411 412 413
+ -
+
U
y
44 45 46 51 52 53 54 55 56
88
44 45 46 51 52 53 54 55 56
88
Anschlußbeispiel einer
2-Leiter MUS.
Messung (Stromsignal) auf
Kanal 1, MUS auf Kanal 2
L/L+ N/L-
Anschlußbeispiel einer
3-Leiter MUS.
Messung (Spannungssignal) auf
L/L+ N/L-
Kanal 1, MUS auf Kanal 2
Analogkanäle 8
8 - 12
