Prolevel FMC 661
1.2
Meßsystem
Prolevel-Meßumformer
(sowie andere Meßgeräte mit Schnittstelle Rackbus RS 485)
Endress+Hauser
PROLEVEL
123.4
FMC 671
1A
V
H
1B
2A
2B
+
3
_
E
Rackbus RS 485
BA142_04
Ein Meßsystem für die Füllstandmessung besteht aus:
• Meßumformer Prolevel FMC 661,
• Kapazitiver Sonde oder hydrostatischem Druckaufnehmer Deltapilot S mit ent-
sprechendem Elektronikeinsatz, siehe Kapitel 2
• Einer kapazitiven Sonde oder einer Vibrationssonde die ggf. für die Grenz-
standdetektion bzw. automatische Abgleichskorrektur benutzt wird.
Das Prolevel FMC 661 kann als selbständige Einzelmeßstelle standardmäßig mit
0/4...20 mA-Ausgängen eingesetzt werden. Zwei Sätze von je zwei Relais mit frei
einstellbaren Schaltpunkten können zur Steuerung verwendet werden, z. B. für Pumpen
und Ventile. Alternativ lassen sich Prolevel-Meßumformer schnell über Rackbus RS 485
(Option) in Prozeßleitsysteme einbinden, entweder direkt über Personal-Computer oder
im Fall von Modbus-, Profibus- oder FIP-Netzwerken über die Gateways ZA 672, ZA 673
bzw. ZA 674.
Das Prolevel FMC 661 steht in zwei Versionen zur Verfügung:
• mit Anzeige und Bedienelementen
• ohne Anzeige und Bedienelemente — in diesem Fall erfolgt die Bedienung
über das Handbediengerät VU 260 Z bzw. die Schnittstelle Rackbus RS 485
(Option)
Die Bedienung aller Meßumformer ist identisch. Weitere Informationen zur Bedienung
sind Kapitel 3 zu entnehmen.
Endress+Hauser
Personal-Computer mit
Bediensoftware, z. B.
Commutool, Commuwin,
Commugraph
Endress+Hauser
Endress+Hauser
PROLEVEL
PROLEVEL
FMC 671
FMC 671
1A
1B
2A
2B
3
ZA 673
FXA 675
ON
1A
1B
2A
2B
3
1
RACKBUS
2
RB/485
PROFIBUS
alternativ
FXA 675 + ZA 67x
Kapitel 1: Einleitung

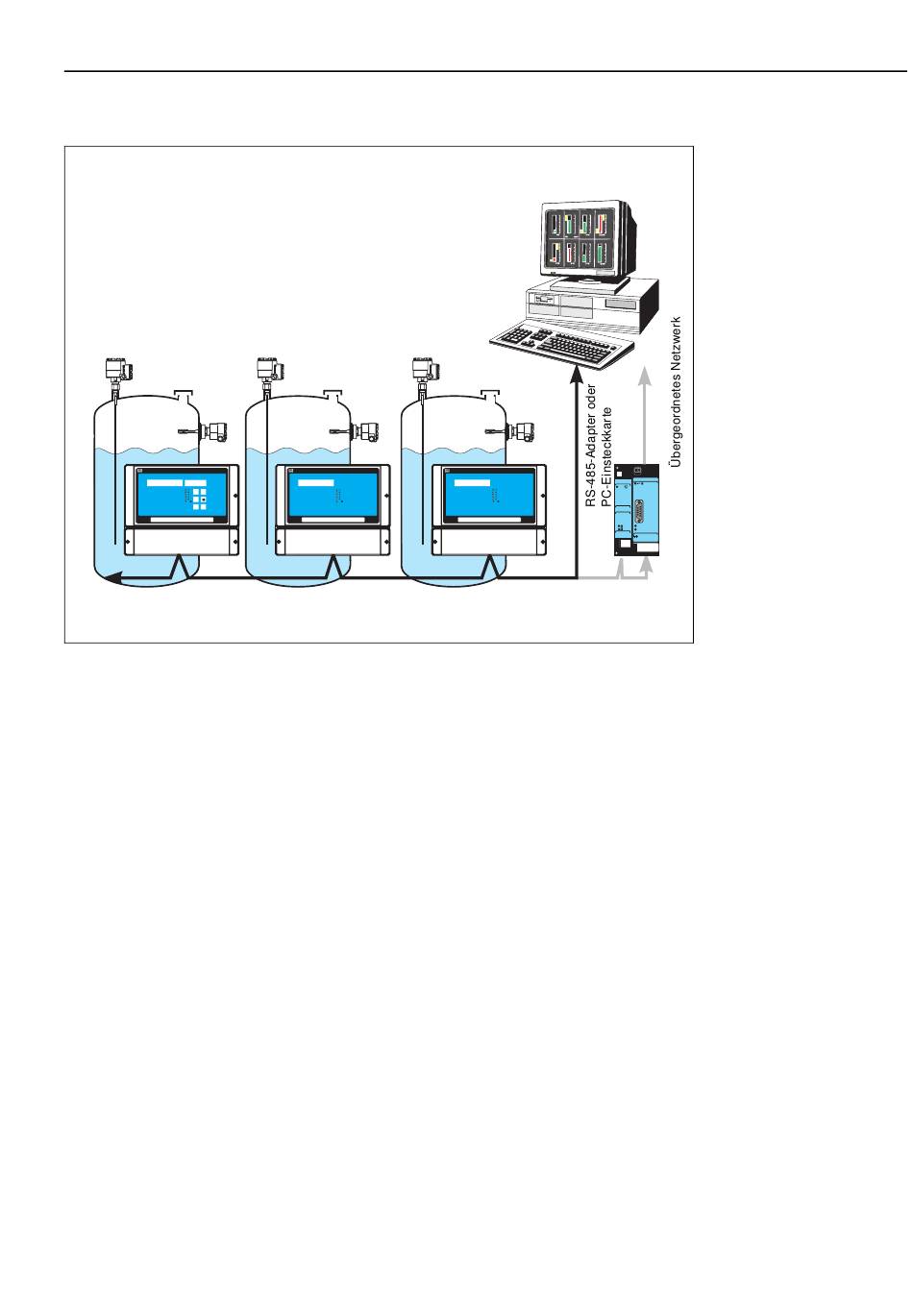

Abb. 1.3:
Das Prolevel FMC 661 kann als
Einzelmeßgerät oder als Teil
eines Meßsystems eingesetzt
werden.
Ein RS-485-Adapter bzw. eine
PC-Einsteckkarte erlaubt die
direkte Anbindung an einen
Personal-Computer; eine Karte
FXA 675 und das Gateway
ZA 67x die Anbindung an ein
übergeordnetes System mit
Modbus-, Profibus- oder FIP-
Protokoll
Versionen
7
