Kapitel 5: Füllstandmessung mit Grenzschalter

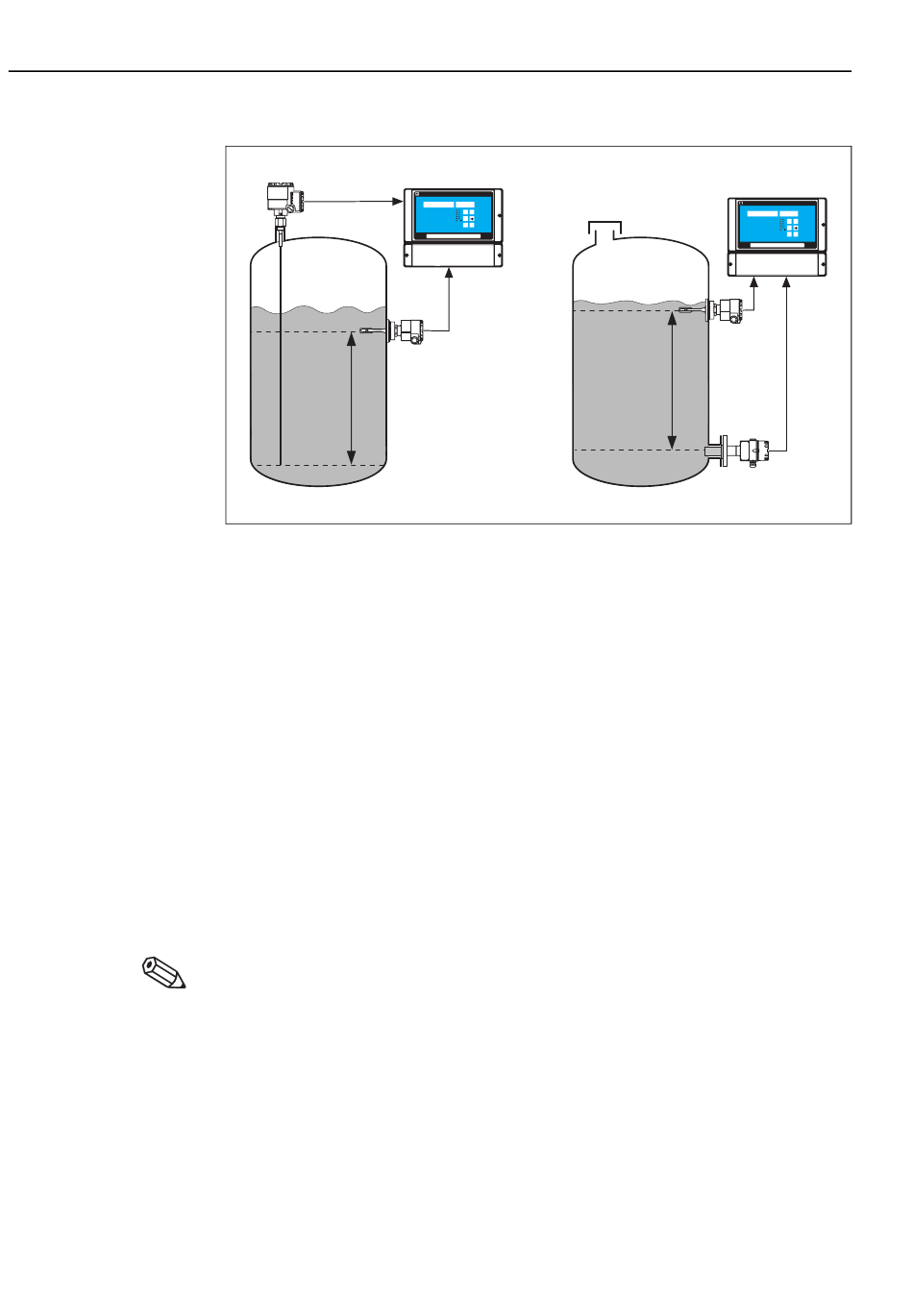

Abb. 5.2:
Füllstandmessung mit
Abgleichkorrektur:
für Dielektrizitätskonstante bei
kapazitiven Sonden,
für Dichte bei hydrostatischem
Druckaufnehmer
Bei kapazitiven Sonden
kann auch ein
kapazitiver Grenzschalter
verwendet werden
(gilt nur für Multicap).
Einbauhinweise
Hinweis!
36
5.1 Füllstandmessung mit automatischer Abgleichkorrektur
kapazitive Sonde
Kanal 1
σ, ε
∆h
0 %
Bei einer Füllstandmessung mit Abgleichkorrektur überwacht der externe Grenzschalter
(Liquiphant) auf Kanal 2 die Gültigkeit des Abgleichs am Kanal 1. Besteht eine Diskre-
panz, z. B. durch ε−Änderungen bei Betrieb mit kapazitiven Sonden, Dichteänderungen
bei Betrieb mit Druckaufnehmern, wird der Abgleich korrigiert.
Der Abgleich am Kanal 1 wird bei jedem Bedecken bzw. Freiwerden des Grenzschalters
korrigiert. Eine Plausibilitätsprüfung verhindert, daß
• bei bedeckter Grenzstandsonde eine Füllhöhe angezeigt wird, die unterhalb
der Einbauhöhe dieser Sonde liegt
• bei unbedeckter Grenzstandsonde eine Füllhöhe angezeigt wird, die ober-
halb der Einbauhöhe dieser Sonde liegt.
Die Einbauhöhe der Grenzstandsonde so wählen, daß:
• sie häufig bedeckt und frei wird
• sie so nah wie möglich an der 100 %-Füllstandhöhe ist
(bessere Meßgenauigkeit)
- empfohlen wird eine Höhe zwischen 70 und 90 %.
Hinweis!
• Wird ein Deltapilot S eingesetzt, kann nur ein Liquiphant als Grenzschalter benutzt
werden.
• Mit dieser Meßanordnung können wechselnde Produkteigenschaften während des
Befüllvorgangs nicht korrigiert werden: Mediumseigenschaften müssen innerhalb
einer Charge konstant bleiben.
• Es muß sichergestellt sein, daß der Grenzschalter über den gesamten Dichtebe-
reich einwandfrei schaltet.
• Zur sicheren Vermeidung von Überfüllungen ggf. eine separate Überfüllsicherung
einbauen.
• Diese Betriebsart wird für Schüttgüter nicht empfohlen.
Endress+Hauser
PROLEVEL 123.4
FMC 671
1A
V H
1B
2A
2B
+
3
_
E
Liquiphant
Kanal 2
Prolevel FMC 661
Endress+Hauser
PROLEVEL 123.4
FMC 671
1A
1B
2A
2B
3
Liquiphant
Kanal 2
ρ
∆h
Kanal 1
0 %
hydrostatischer
Druckaufnehmer
Endress+Hauser
V H
+
_
E
BA142_44
