Kapitel 4: Füllstandmessung
3) Abgleich für Tanks mit
konischem Auslauf
a) Manuelle
Linearisierung
Hinweis!
Nach der Linearisierung
Nächster Schritt...
26
#
Matrix Eingabe Bemerkungen
1
V0H1
E
Tank leer, aktueller
Füllstand in %, m, ft
2
-
»E«
Eingabe bestätigen
3
V0H2
F
Tank voll, aktueller
Füllstand in %, m, ft
4
-
»E«
Eingabe bestätigen
Nach dem Abgleich kann der Füllstand (%,
m oder ft) in V0H0 abgelesen werden. Eine
Volumen- oder Gewichtsmessung erfolgt
nach a) manueller oder b) halbautomati-
scher Eingabe einer Linearisierungstabelle.
Sie brauchen eine Linearisierungstabelle,
max. 30 Wertepaare H/V oder H/G
• Füllstand H in %, m oder ft
• Volumen V oder Gewicht G in techni-
schen Einheiten.
#
Matrix Eingabe Bemerkungen
5
V2H1
0
Manuelle Eingabe
6
-
»E«
Eingabe bestätigen
7
V2H2
1
Tabellen-Nr.
8
-
»E«
Eingabe bestätigen
9
V2H3
V/G
Volumen/Gewicht*
1... 30
10 -
»E«
Eingabe bestätigen
11 V2H4
H
Füllstand, m, ft*
1... 30
12 -
»E«
Eingabe bestätigen
13 V2H5
»E«
Nächstes Wertepaar*
— springt auf V2H3
*Weiter mit # 9... 13 für alle Wertepaare
13 V2H0
3
"Manuell" aktivieren
14 -
»E«
Eingabe bestätigen
Hinweis!
• Erstes Paar ~ 0 % Füllstand, in %, m, ft.
Letztes Paar ~ 100 % Füllstand, in %, m, ft.
• Bei Fehler E602 oder E604 Tabelle korri-
gieren. Linearisierung erneut in V2H0
aktivieren
• Für Linearisierung Volume → Füllstand,
siehe Anhang auf Seite 46.
• Volumen kann in V0H0 abgelesen werden:
• Füllstand in V0H9
• Dichtekorrektur auf Seite 29.
Analogausgang und Relais in Volumenein-
heiten einstellen (Seite 30...33).
Prolevel FMC 661
V0H1
Aufnehmer oder
Sonde bedeckt
»Leer«-Füllstand E
(0... 40 %)
0 % = Beginn der
Linearisierung
V0H2
V2H0...V2H5
H
8
7
6
5
4
3
2
1
V2H4
H
H
H

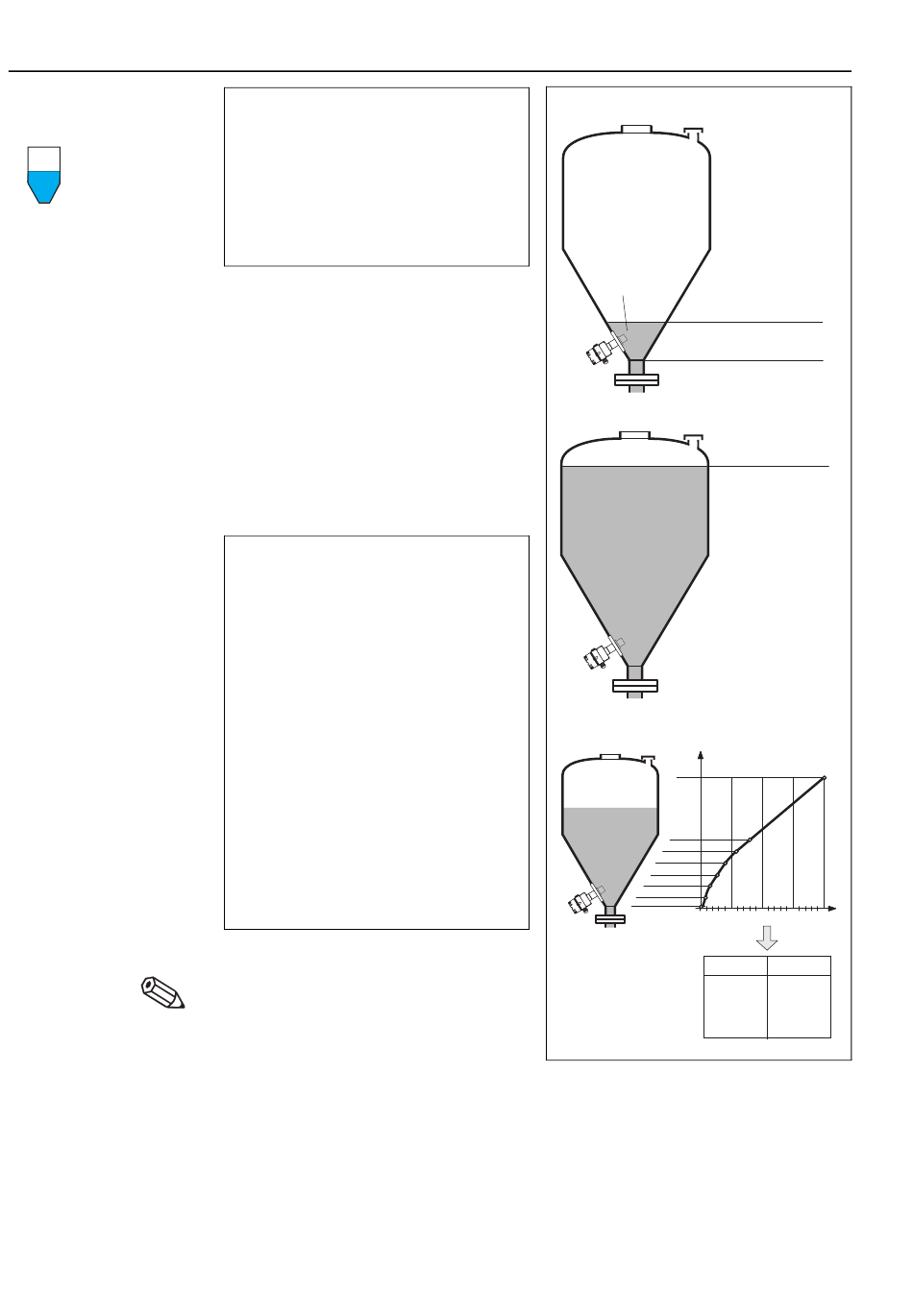

Abb. 4.4:
Parameter für den Abgleich und die Linearisierung
in einem Tank mit konischem Auslauf
»Voll«-Füllstand F
(60... 100 %)
V/G
V2H3
V/G
1
1
...
...
V/G
2
2
V/G
30
30
BA142_30
Endress+Hauser
