2. Systembeschreibung

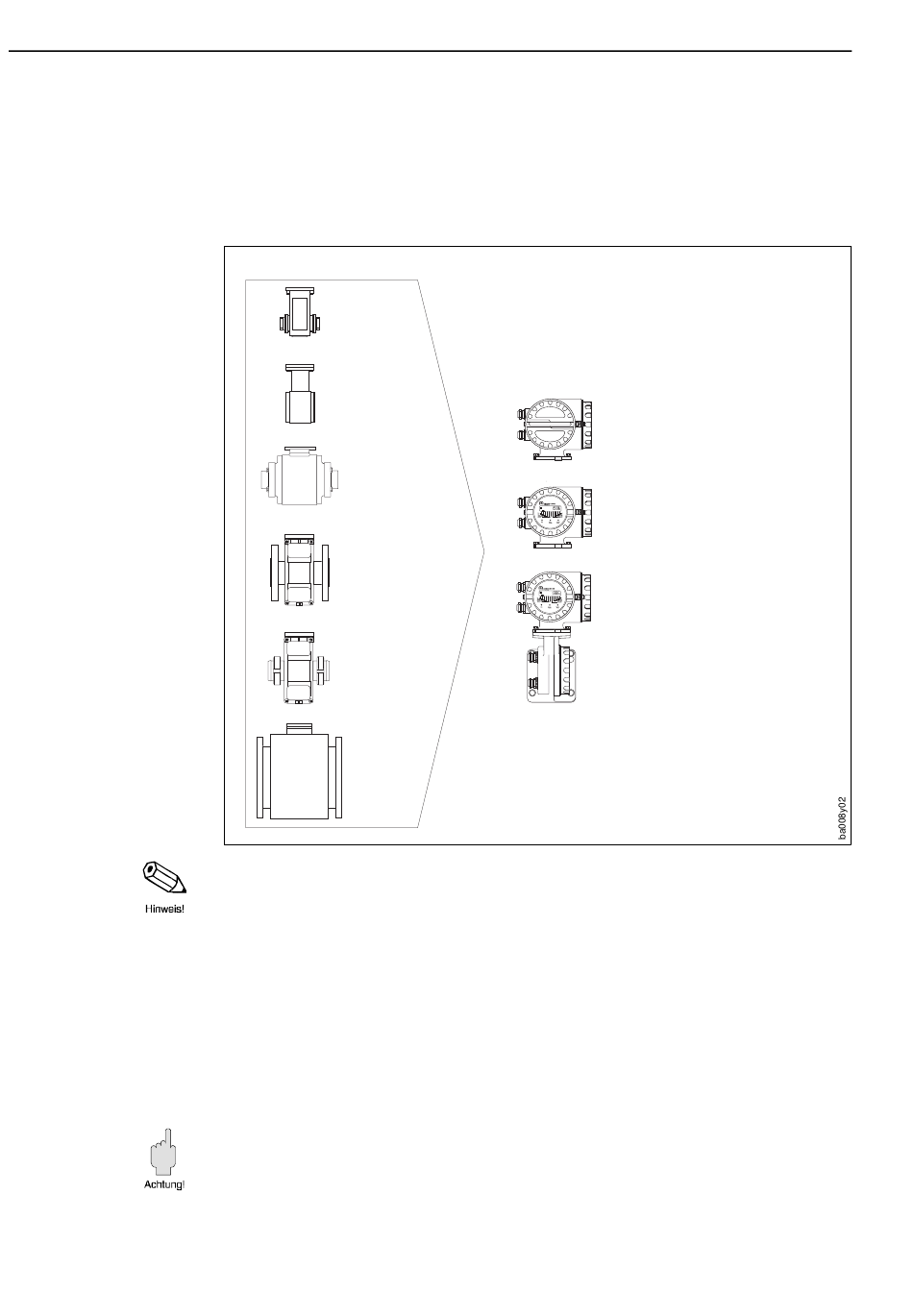

Abb. 2
8
2.3 Das Promag 30-Meßsystem
Das Promag-Meßsystem ist mechanisch und elektrisch vollständig modular aufge-
baut. Eine Erweiterung der Meßeinrichtung ist durch den Austausch von Elektronik-
platinen jederzeit möglich. Die Meßstelle kann so optimal aus- und aufgerüstet wer-
den. Die nachfolgende Abbildung gibt einen Überblick über das gesamte Promag 30-
Meßsystem.
Meßaufnehmer
Promag A
DN 2...25
Promag D
DN 25...100
Promag H
DN 25...100
Promag F
DN 15...300
Promag F
mit DIN 11851
DN 15...100
Promag F
DN 350...2000
Hinweis!
Das Promag 33-Meßsystem erweitert die Vorteile des Promag 30-Meßsystems um die
folgenden Eigenschaften:
• E+H-Matrix mit Bedienerführung (12 Sprachen)
• Zweizeilige, beleuchtete Anzeige
• Dosieren mit integriertem Vorwahlzähler
• Kommunikationsfähig
• 2 Relaisausgänge, frei programmierbar
Bitte informieren Sie sich über die besonderen Eigenschaften des Promag 33-
Meßsystems in der "Technischen Information Promag 33" TI-Nr. 027D/06/d.
Achtung!
Sowohl das Promag 30-Meßsystem als auch das Promag 33-Meßsystem ist mit ver-
schiedenen Ex-Zulassungen erhältlich. Über die momentan verfügbaren Zulassungen
gibt Ihnen Ihre zuständige E+H-Vertretung gerne Auskunft.
Desweiteren finden Sie alle Ex-relevanten Informationen in den zulassungs-
spezifischen Zusatzdokumentationen zu dieser Betriebsanleitung, die Sie ebenfalls
bei Ihrer E+H-Vertretung anfordern können.
Ausstattung des Meßumformers
Promag 30
• Netzteil-Platine 85...260 V AC
oder
• Netzteil-Platine 20...55 V AC,
16...62 V DC
• Meßverstärker-Platine mit
Impulsausgang
Stromausgang
Statusausgang
Hilfseingang
• Vorortanzeige (optional)
Promag 30
