6.3
Simulation
Mit der Simulation können das Prolevel sowie externe Nachfolgegeräte geprüft werden:
• Geben Sie 6 in V8H0 ein, um die Simulation der Füllstandmessung zu aktivieren
• Geben Sie 7 in V8H0 ein, um die Simulation des Grenzschalters zu aktivieren
• Geben Sie 0 in V8H0 ein, um die Simulation zu beenden und zur Messung zu-
rückzukehren.
Die rote Störmelde-LED blinkt während der Simulation (Warnung E613 oder E614). Die
folgenden Simulationen sind möglich:
Matrix
V9H6 (V8H0 = 7)
V9H7 (V8H0 = 6)
V9H8 (V8H0 = 6)
V9H9 (V8H0 = 6)
Die Füllstandsimulation benutzt den letzten Meßwert als Einstellung in V9H7.
V9H7
Füllstandeinheiten
V9H8
Volumeneinheiten

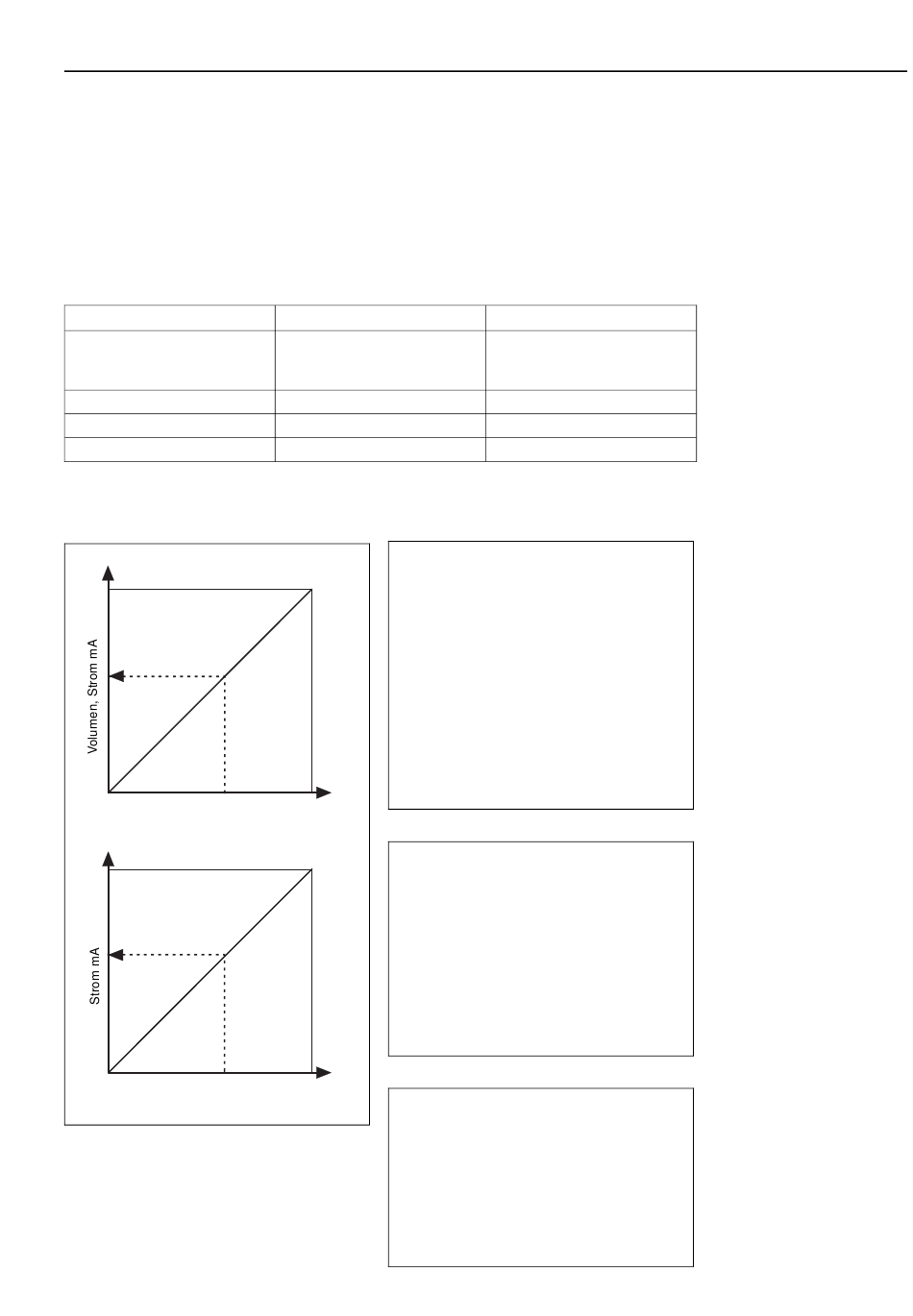

Abb. 6.2:
Betriebsart Simulation
Endress+Hauser
Eingabe
0 = Schalter frei
100 = Schalter bedeckt
Füllstand
Volumen
Strom
#
Matrix Eingabe Bemerkungen
1
V8H0
2
-
3
V9H7
4
-
5
V9H8
6
V9H9
7
V8H0
8
-
#
Matrix Eingabe Bemerkungen
1
V8H0
2
-
3
V9H8
4
V9H9
5
V8H0
6
-
BA142_49
#
Matrix Eingabe Bemerkungen
1
V8H0
2
-
3
V9H6
4
V8H0
5
-
Kapitel 6: Diagnose und Störungsbeseitigung
Simulierte Variable
externer Grenzschalter
für Liquiphant Werte
umgekehrt
Füllstand, Strom, Volumen
Volumen, Strom
Strom
6
Simulation anwählen
»E«
Eingabe bestätigen
z. B. 80 % Füllstand eingeben
»E«
Eingabe bestätigen
**.**
Volumen für Füllstand
**.**
Strom für Füllstand
z. B. 1
Betriebsart
»E«
Eingabe bestätigen
6
Simulation anwählen
»E«
Eingabe bestätigen
z. B. 500 Volumen = 500 hl
**.**
Strom für Volumen
z. B. 1
Betriebsart
»E«
Eingabe bestätigen
7
Simulation anwählen
»E«
Eingabe bestätigen
100
Schalter bedeckt
z. B. 0
Betriebsart
»E«
Eingabe bestätigen
Beispiel:
Simulation von Volumen
und Strom durch
Eingabe des Füllstands
in V9H7
Beispiel:
Simulation des Stroms
durch Eingabe des
Volumens in V9H8
Beispiel:
Simulation eines
bedeckten externen
Grenzschalters
43
