Prolevel FMC 661
5.2
Externer Grenzschalter
kapazitive Sonde
Betriebsart 0 (V8H0 = 0) ermöglicht gleichzeitig eine kontinuierliche Füllstandmessung
auf Kanal 1 und eine unabhängige Grenzstanddetektion auf Kanal 2:
#
Matrix
1
V9H5/V3H5/V3H6
2
V8H0
3
V0H1...V0H7
4
V8H2...V8H6
5
V1H0...V1H4, V1H6
Betriebsart 2 dient zur Grenzstanddetektion in Flüssigkeiten oder Schüttgütern auf Kanal 2.
Die Einstellung erfolgt gemäß "Sensorabgleich", kapazitiver Grenzschalter Seite 37,
Liquiphant Seite 38. Bei vertikal montiertem, kapazitivem Grenzschalter gibt es eine
zusätzliche Schaltverzögerung, siehe Tabelle 5.1:
• Relaiseinstellung, nur Sicherheitschaltung
• Wenn V1H4 = 2 (Kanal 2), Parameter in V1H5/V1H7 in V1H0/V1H2 übernehmen.
Produkt
Dielektrizitäts-
konstante εr
Lösemittel, Öl,
kleiner als 3
Treibstoff
trockene
kleiner als 3
Schüttgüter
feuchte
größer als 3
Schüttgüter
Endress+Hauser
Kanal 1
hydrostatischer
Druckaufnehmer
Bemerkungen
Werkseinstellung, Eingabe Sondenkonstante (Seite 23)
Anwahl und Bestätigung Betriebsart 0 (=0)
Füllstandabgleich, Analogausgang, Kapitel 4.
Abgleich kapazitiver Grenzschalter Seite 37, Liquiphant S. 38.
Relais einstellen, für Grenzschalter nur Sicherheitsschaltung
Leitfähigkeit
gering
gering
mittel
Kapitel 5: Füllstandmessung mit Grenzschalter
Endress+Hauser
PROLEVEL
FMC 661
Liquiphant
Kanal 2
Max. Sicherheits-
schaltung
Schaltpunkt
mit Masserohr
ohne Masserohr
ca. 150 mm
ca. 500 mm
ca. 350 mm
(Seilsonde)
ca. 150 mm
(Seilsonde)

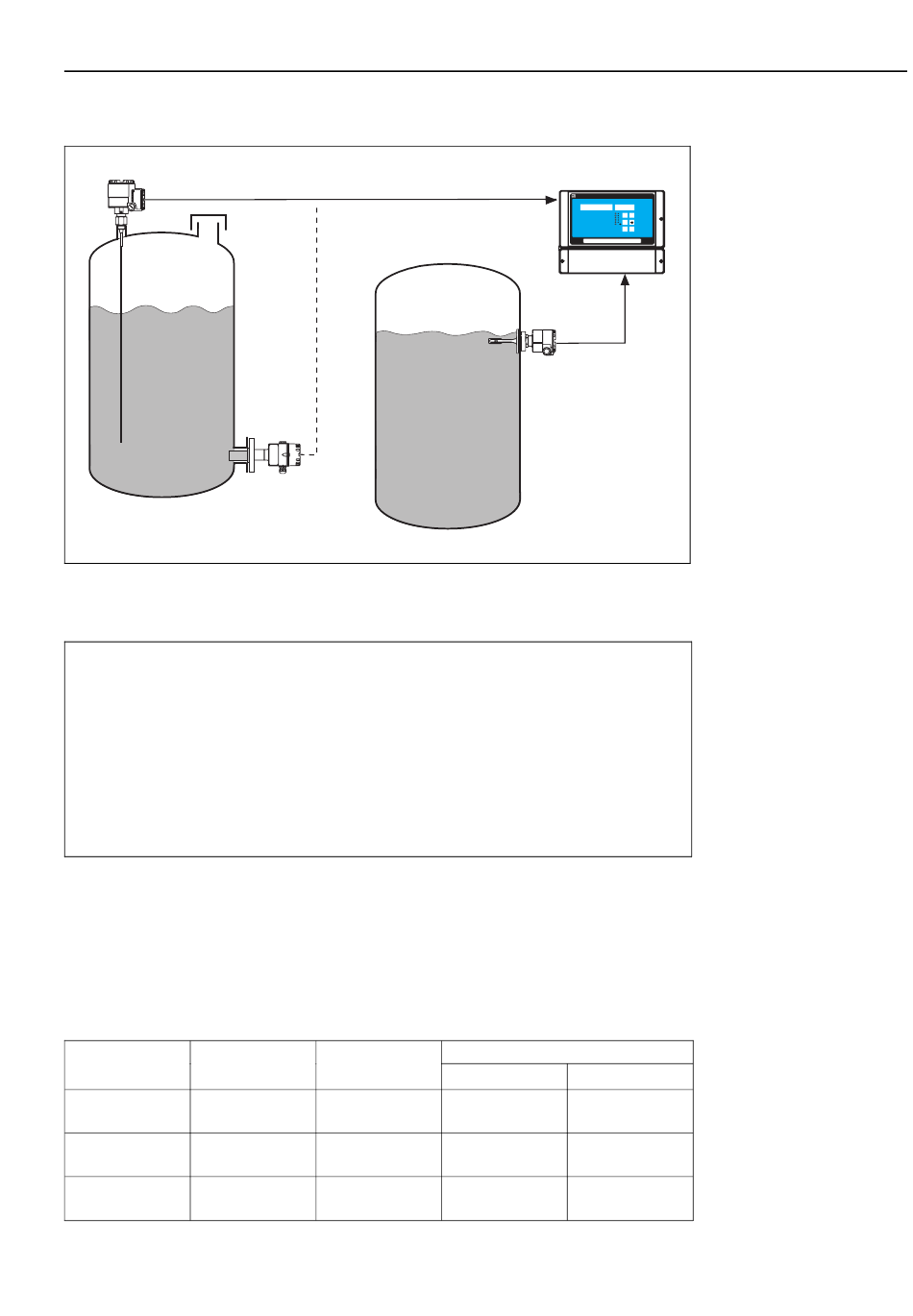

Abb. 5.5:
Füllstandmessung und Grenz-
standdetektion auf separaten
Kanälen
123.4
1A
V
H
1B
2A
2B
+
3
_
E
BA142_47
Füllstandmessung mit
Grenzstanddetektion
Grenzstanddetektion
Tabelle 5.1:
Schaltpunktverschiebung in Ab-
hängigkeit vom Produkt bei Son-
den, die von oben eingebaut sind
für Werkseinstellung 1 Hz = 5 pF
39
