Kapitel 5: Füllstandmessung mit Grenzschalter
Abgleich mit
teilbefülltem Behälter
Sensorabgleich
Grenzschalter
Liquiphant und
Füllstandsensor
Füllstandabgleich (in %)
Hinweis!
Nächster Schritt...
38
Wird der folgende Abgleich bei der hydrostatischen Füllstandmessung mit Wasser
3
(Dichte = 1 g/cm
) durchgeführt, so entspricht der in V8H7 angezeigte Korrekturfaktor
jeweils der Dichte des Füllguts.
• Wird ein anderes Produkt benutzt, wird das System durch Eingabe der Dichte
in V8H7 neu abgeglichen. Dies gewährleistet z. B. korrekte Messung während
der ersten Befüllung des Tanks mit dem neuen Produkt.
#
Matrix Eingabe Bemerkungen
1
V9H5
Reset, Eingabe
V3H5/V3H6
Sondenkonstante,
Seite 23
2
V8H0
5
Abgleichkorrektur
3
-
»E«
Eingabe bestätigen
4
V8H2
z. B. 2 s
Schaltverzögerung
5
-
»E«
Eingabe bestätigen
6
V8H3
z. B. 75 % Einbauhöhe
7
-
»E«
Eingabe bestätigen
8
V8H4
0
Sensor = Liquiphant
9
-
»E«
Eingabe bestätigen
#
Matrix Eingabe Bemerkungen
14 V8H7
1
Bei »leerem«
Behälter Korrektur-
faktor = 1 setzen
15 -
»E«
Eingabe bestätigen
16 V0H1
z. B. 10 % »Leer«-Füllstand
17 -
»E«
Eingabe bestätigen
18 V8H7
1
Bei »vollem«
Behälter Korrektur-
faktor = 1 setzen
19 -
»E«
Eingabe bestätigen
20 V0H2
z. B. 90 % »Voll«-Füllstand
21 -
»E«
Eingabe bestätigen
Hinweis!
• Für max. Meßgenauigkeit muß der Un-
terschied zwischen dem Leer- und Voll-
abgleich so groß wie möglich sein.
• Wird Betriebsart 5 vorübergehend ver-
lassen, mißt das Prolevel mit einer Emp-
findlichkeit von V3H2 multipliziert mit
V8H3 weiter. Die Anzeige bleibt nur
dann korrekt, wenn keine Produktände-
rung stattfindet.
• Ggf. Linearisierung, Seite 25...27
• Analogausgang und Relais, Seite 30...33
— Relais 2a/2b dem Kanal 1 zuordnen.
Prolevel FMC 661
V0H1, V8H7
100 %
z. B. 75 %
»Leer« z. B. 10 %
0%
V0H2, V8H7
»Voll« z. B. 90 %
0 %

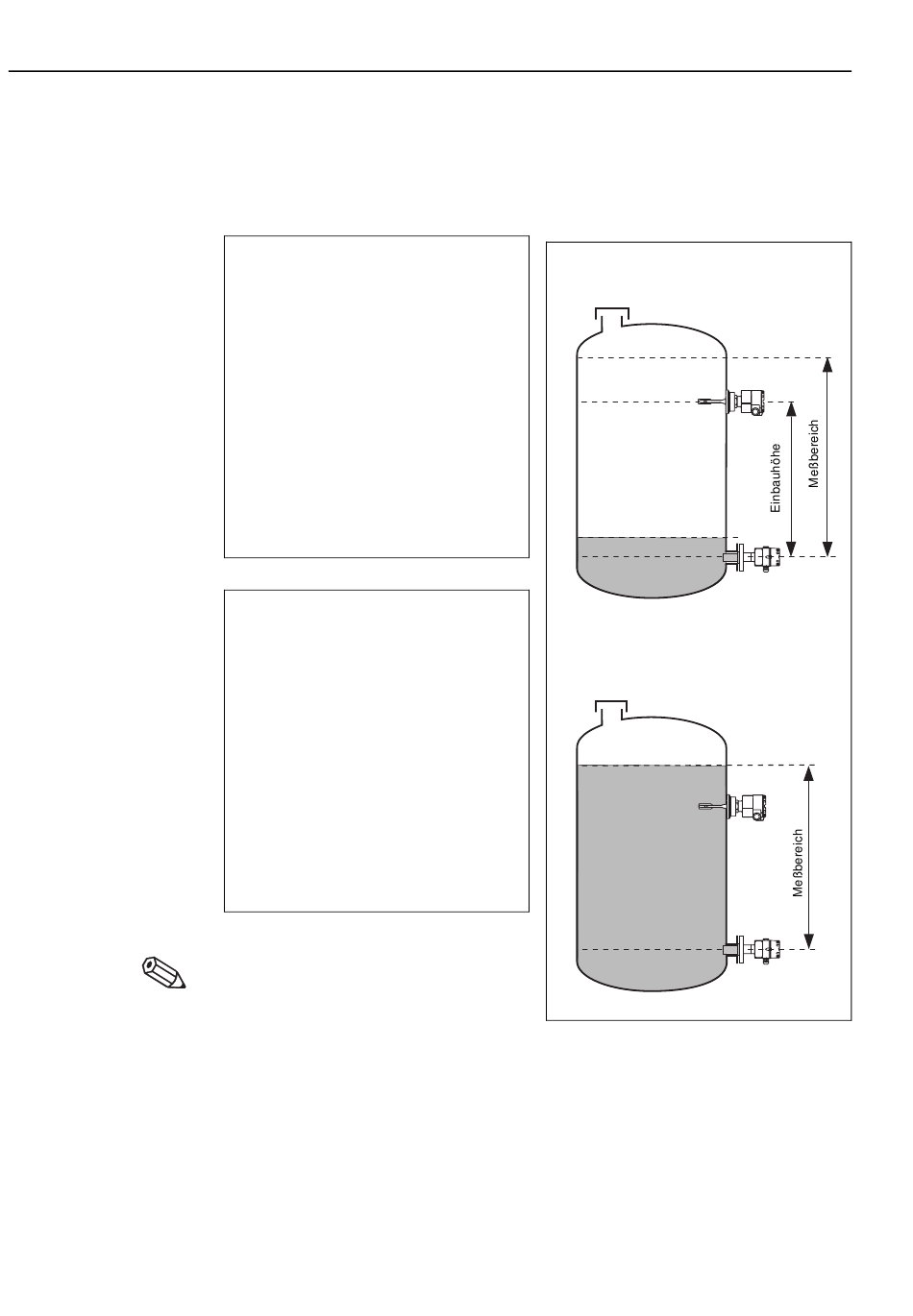

Abb. 5.4:
Parameter für Abgleich mit teilgefülltem Tank
BA142_46
