Elektrischer Anschluss
36

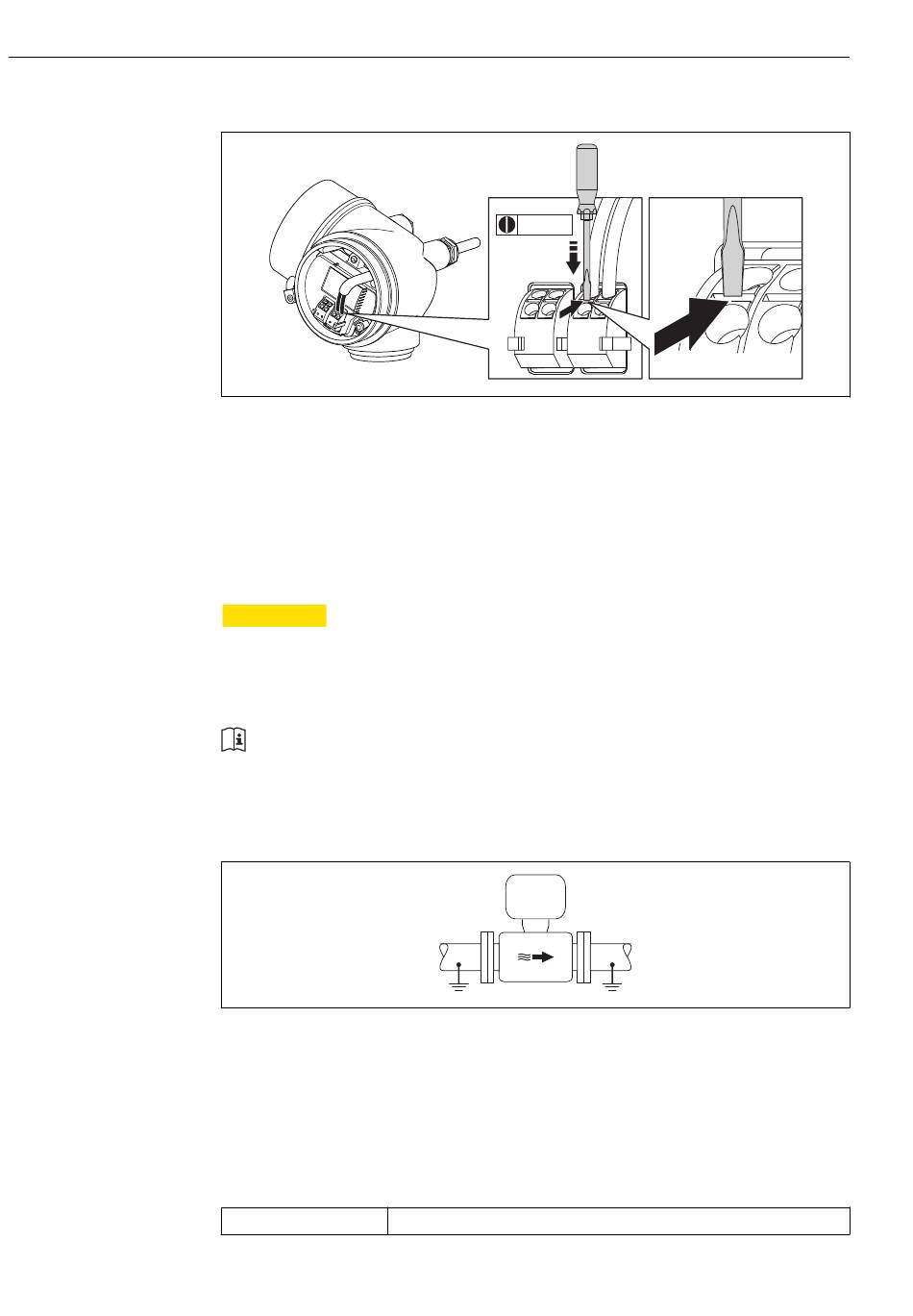

Kabel entfernen
mm (in)
‣
Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben-
dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken und gleichzeitig
das Kabelende aus der Klemme ziehen.
7.2.2

Potenzialausgleich sicherstellen

Anforderungen
VORSICHT
L
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
‣
Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
‣
Betriebsinterne Erdungskonzepte
‣
Material und Erdung der Rohrleitung
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Doku-
mentation (XA) beachten.
Anschlussbeispiel Standardfall
Metallische, geerdete Rohrleitung
 6 Potenzialausgleich über Messrohr
Anschlussbeispiele Sonderfälle
Metallische, ungeerdete Rohrleitung ohne Auskleidung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
Erdungskabel
Kupferdraht, mindestens 6 mm
Proline Promag P 200 PROFIBUS PA
3 (0.12)
3 4 1 2
2 2
(0,0093 in )
A0013835
A0016315
