Elektrischer Anschluss
38

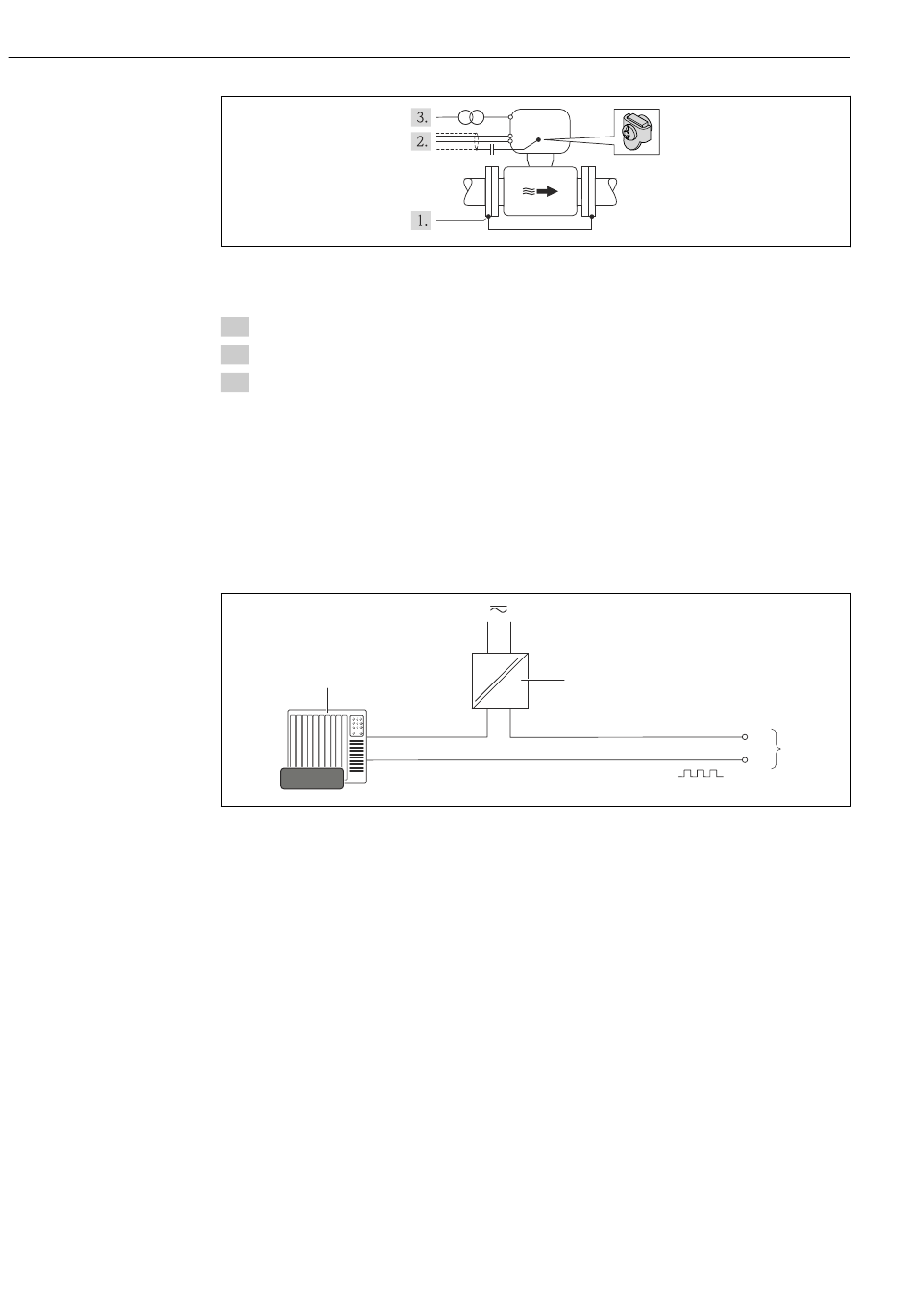

Voraussetzung: Messaufnehmer ist elektrisch isoliert in die Rohrleitung eingebaut.
1. Die beiden Flansche der Rohrleitung über ein Erdungskabel miteinander verbinden.
2. Abschirmung der Signalleitungen über einen Kondensator führen.
3. Messgerät potenzialfrei gegenüber Schutzerde an die Energieversorgung anschließen
(Trenntransformator).
7.3
Spezielle Anschlusshinweise
7.3.1
Anschlussbeispiele
Impuls-/Frequenzausgang
1
_
+
12345
9
Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1
Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2
Spannungsversorgung
3
Messumformer: Eingangswerte beachten → 137
Proline Promag P 200 PROFIBUS PA
+
–
2
–
+
A0016319
+
3
–
A0016801
