6.4

Schirmung und Erdung

Spezifische Angaben zur elektrischen Schirmung und Erdung der Transmitterverdrah-
tung finden Sie in der entsprechenden Betriebsanleitung zum installierten Transmit-
ter.
Gegebenenfalls sind während der Installation nationale Installationsvorschriften und
Richtlinien zu beachten! Bei großen Potentialunterschieden zwischen den einzelnen
Erdungspunkten wird nur ein Punkt der Abschirmung direkt mit der Bezugserde verbun-
den. In Anlagen ohne Potentialausgleich sollten Kabelschirme von Feldbussystemen des-
halb nur einseitig geerdet werden, beispielsweise am Feldbusspeisegerät oder an
Sicherheitsbarrieren.
HINWEIS
Falls in Anlagen ohne Potentialausgleich der Kabelschirm an mehreren Stellen geer-
det wird, können netzfrequente Ausgleichströme auftreten, die die Signalleitung
beschädigen bzw. die Signalübertragung wesentlich beeinflussen.
‣
Der Schirm des Signalkabels ist in solchen Fällen nur einseitig zu erden, d.h. er darf
nicht mit der Erdungsklemme des Gehäuses (Anschlusskopf, Feldgehäuse) verbunden
werden. Der nicht angeschlossene Schirm ist zu isolieren!
6.5

Schutzart

Damit die Schutzart auch nach dem Einbau oder nach Servicearbeiten erfüllt wird, müssen
folgende Punkte berücksichtigt werden: →  9,  23
• Die Gehäusedichtungen müssen sauber und unbeschädigt sein, bevor sie in die Versiege-
lungsfalz eingesetzt werden. Wenn sie zu trocken sind, müssen sie gereinigt oder sogar
ausgetauscht werden.
• Alle Gehäuseschrauben und Abdeckungen müssen festgezogen sein.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen (z.B. M20 x 1,5, Kabeldurchmesser von 0,315 bis 0,47 Zoll; 8 bis 12 mm).
• Die Kabelverschraubung oder den NPT-Anschluss festziehen.
• Das Kabel oder die Kabelführung so verlegen, dass sich vor der Kabeleinführung ein U
bildet ("Wassersack"). Auftretende Feuchtigkeit kann so nicht zur Verschraubung gelan-
gen. Das Messgerät möglichst so montieren, dass das Kabel oder die Einführungen der
Kabelführung nicht nach oben gerichtet sind.
• Nicht benutzte Einführungen sind durch Blindplatten (im Lieferumfang enthalten) zu
verschließen.
• Die Schutzhülle darf nicht vom NPT-Anschluss entfernt werden.

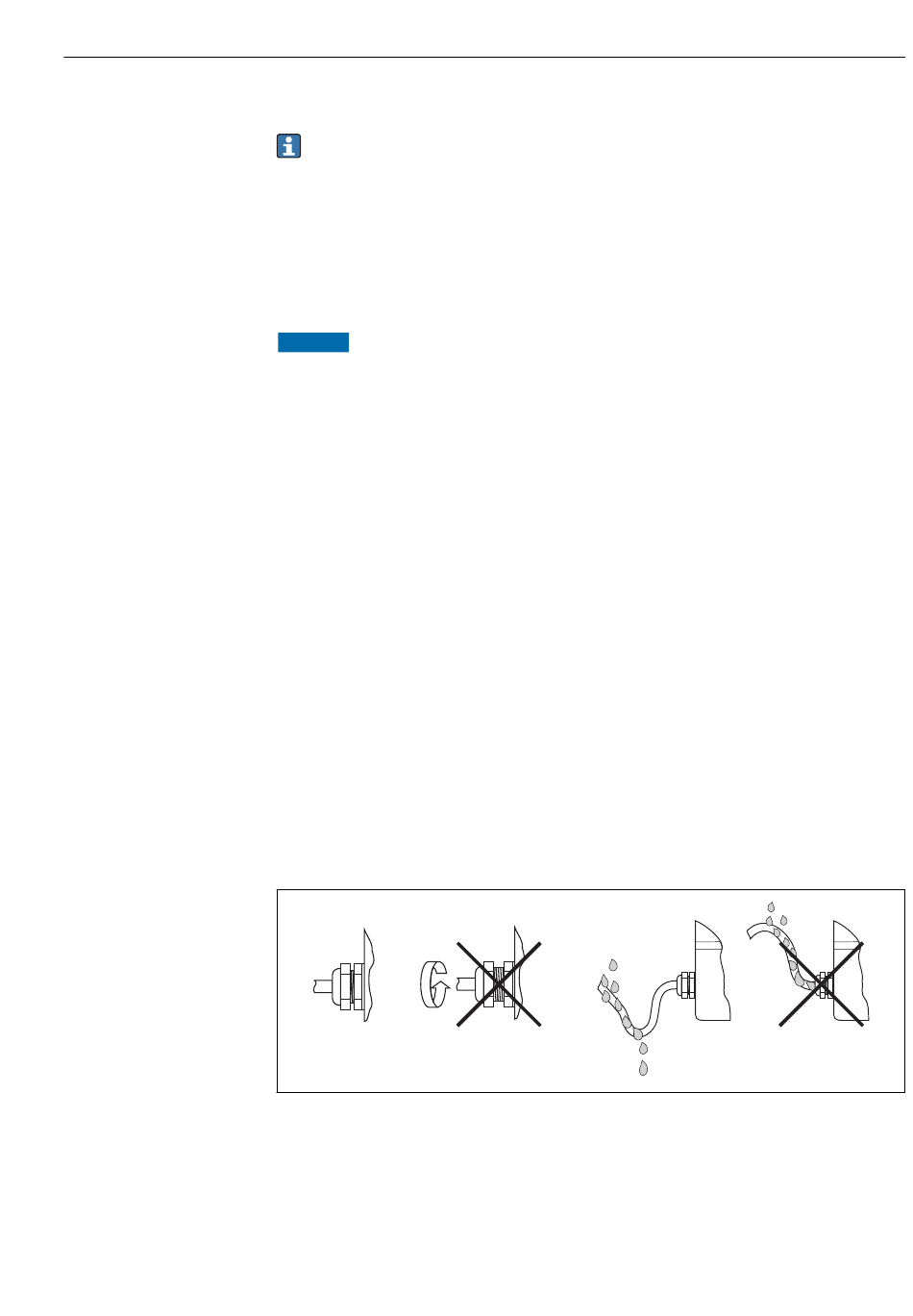

 9 Anschlusshinweise zur Einhaltung der Schutzart IP
Verdrahtung
A0011260
