Endress+Hauser iTHERM MultiSens Flex TMS01 Betriebsanleitung Seite 16

Montage
16
5.

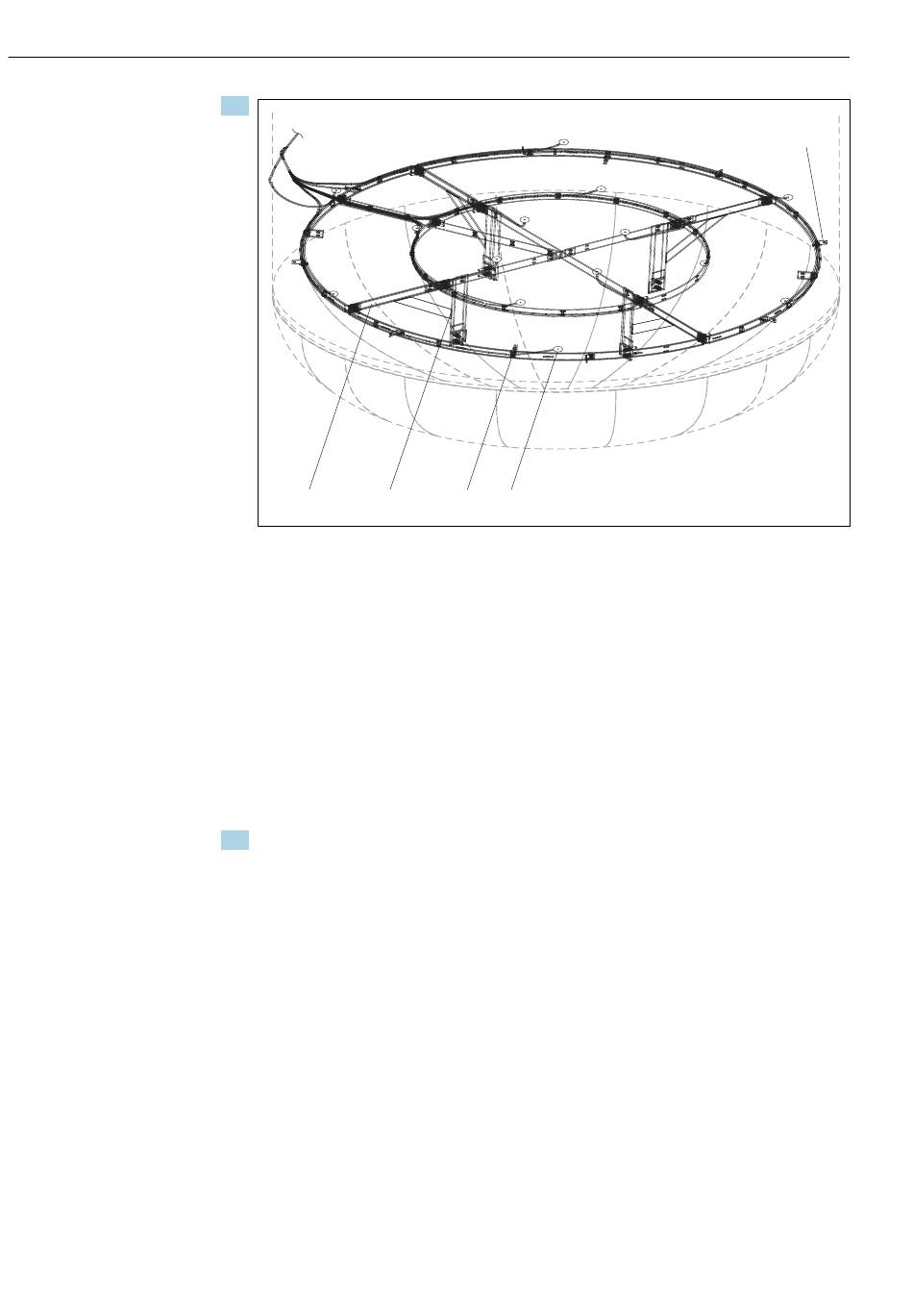

1 2
1 Tragrahmen
2 Befestigungsleiste
3 Befestigungsclip
4 Messeinsätze oder Schutzrohrspitze
A) Zur 3D-Installation alle Messeinsätze oder Schutzrohre gemäß Zeichnungen an
den Tragstrukturen (Rahmen, Leisten, Clips und alle vorgesehenen Zubehörteile)
befestigen. Mit der Fixierung der Sensorspitze beginnen und dann den Rest über die
gesamte Länge biegen. Wenn der vollständige Pfad definiert ist, die Messeinsätze
oder Schutzrohre dauerhaft vom Stutzen bis zur Spitze befestigen. Die darüber
hinaus verbleibende Länge kann als U- oder Ω-Bogen in der Nähe der Messstelle ver-
legt werden (bei Bedarf). Hinweis: Jede Sonde mit einem Biegeradius biegen, der
mindestens dem 5-fachen ihres externen Durchmessers entspricht, und an den vor-
montierten Strukturen im Inneren des Reaktors mithilfe von Clips, Kabelbindern oder
durch Verschweißen befestigen.
6. B) Bei der Installation in einem vorhandenen Schutzrohr empfiehlt es sich, das Innere
des Schutzrohrs zu überprüfen. Um das Einführen zu vereinfachen, zunächst prüfen,
ob Hindernisse vorhanden sind. Während der Installation des Messsystems ist jede
Reibung und insbesondere Funkenbildung zu vermeiden. Sicherstellen, dass der ther-
mische Kontakt zwischen den Spitzen der Messeinsätze oder Schutzrohre und der
Wand des vorhandenen Schutzrohrs gewährleistet ist. Wenn Zubehörteile wie Dis-
tanzstücke und/oder Mittelstäbe vorhanden sind, muss sichergestellt werden, dass es
zu keinerlei Verformungen kommen kann und dass die ursprüngliche Geometrie bei-
behalten wird.
iTHERM MultiSens Flex TMS01
3 4
2
A0029266
Endress+Hauser
