Das modulare Multipoint-Thermometer zeichnet sich durch die folgenden möglichen Haupt-
konfigurationen aus:
1
2

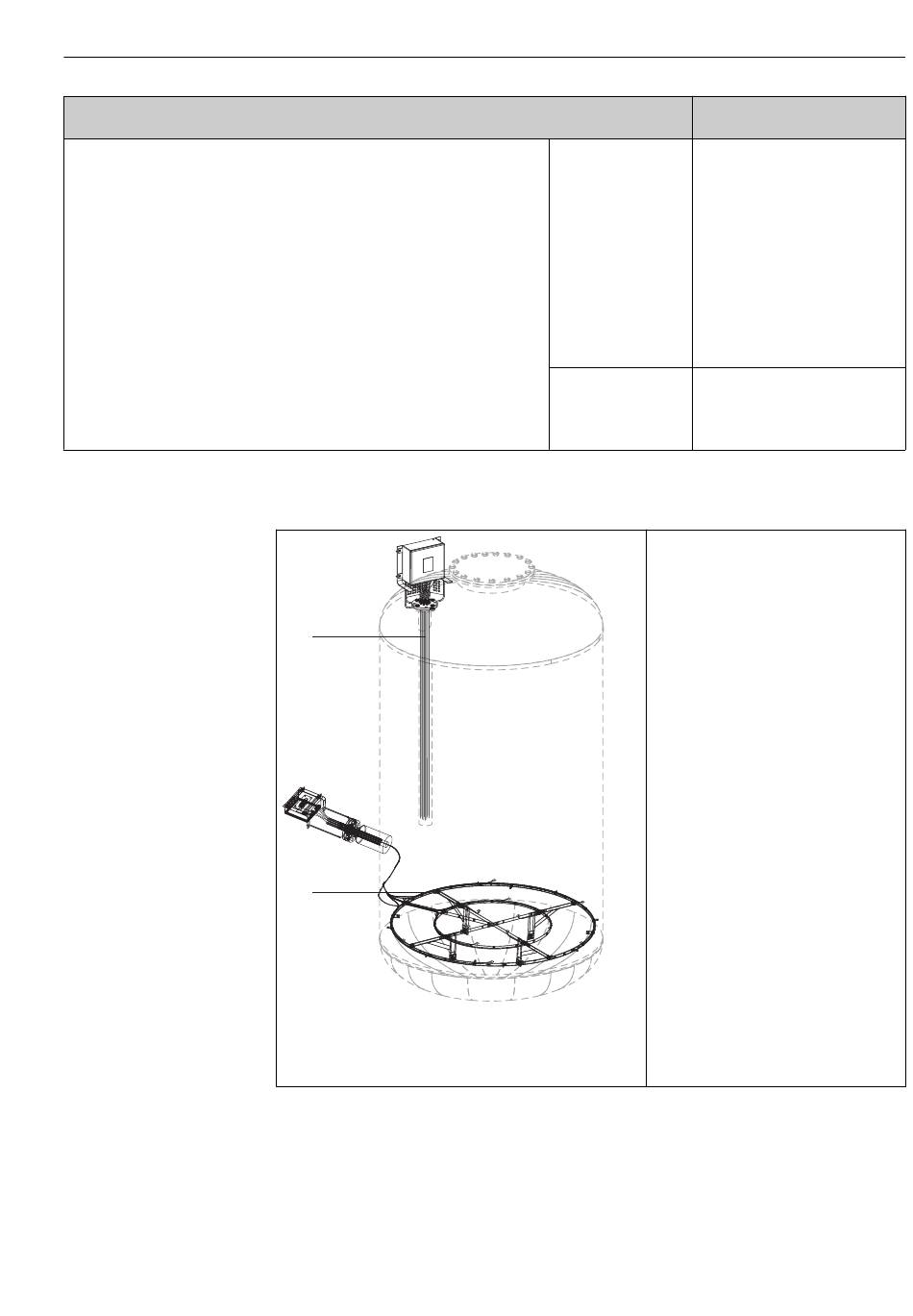

 1 Mögliche Hauptkonfigurationen
1 Lineare Konfiguration
2 3D-Konfiguration
Beschreibung, verfügbare Optio-
nen und Materialien
6a: Schutzrohre Das Thermometer kann wahlweise
6b: Offene Führungs- ausgestattet werden mit:
rohre • Schutzrohren für eine höhere
mechanische Festigkeit und Kor-
rosionsbeständigkeit
• offenen Führungsrohren zum
Einbau in ein vorhandenes
Schutzrohr
• 316/316L
• 321
• 347
• Alloy 600
• Weitere Werkstoffe auf Anfrage
7: Ringschraube Zum Anheben des Gerätes für eine
einfache Handhabung während des
Einbaus.
316
• Lineare Konfiguration
Die verschiedenen Sensoren werden
gerade in einer Reihe angeordnet, sodass
ihre Ausrichtung der Längsachse des Mul-
tipoint-Thermometers entspricht (lineare
Mehrpunktmessung). Diese Konfiguration
wird für die Installation des Multipoint-
Gerätes entweder in einem vorhandenen
Schutzrohr als Teil des Reaktors oder in
direktem Kontakt mit dem Prozess ver-
wendet.
• 3D-Konfiguration
Alle Messeinsätze können - unabhängig
davon, ob ein Schutzrohr verwendet wird -
gebogen und mithilfe von Clips oder äqui-
valentem Zubehör so angeordnet und
befestigt werden, dass eine dreidimensio-
nale Konfiguration entsteht. Diese Konfi-
guration wird üblicherweise verwendet,
um verschiedene Messstellen, verteilt
über unterschiedliche Querschnitte und
Ebenen, zu erreichen. Auf Anfrage kön-
nen spezifische Tragrahmen geliefert und
installiert werden, sollten sie nicht bereits
vor Ort vorhanden sein.
A0028362
Produktbeschreibung
