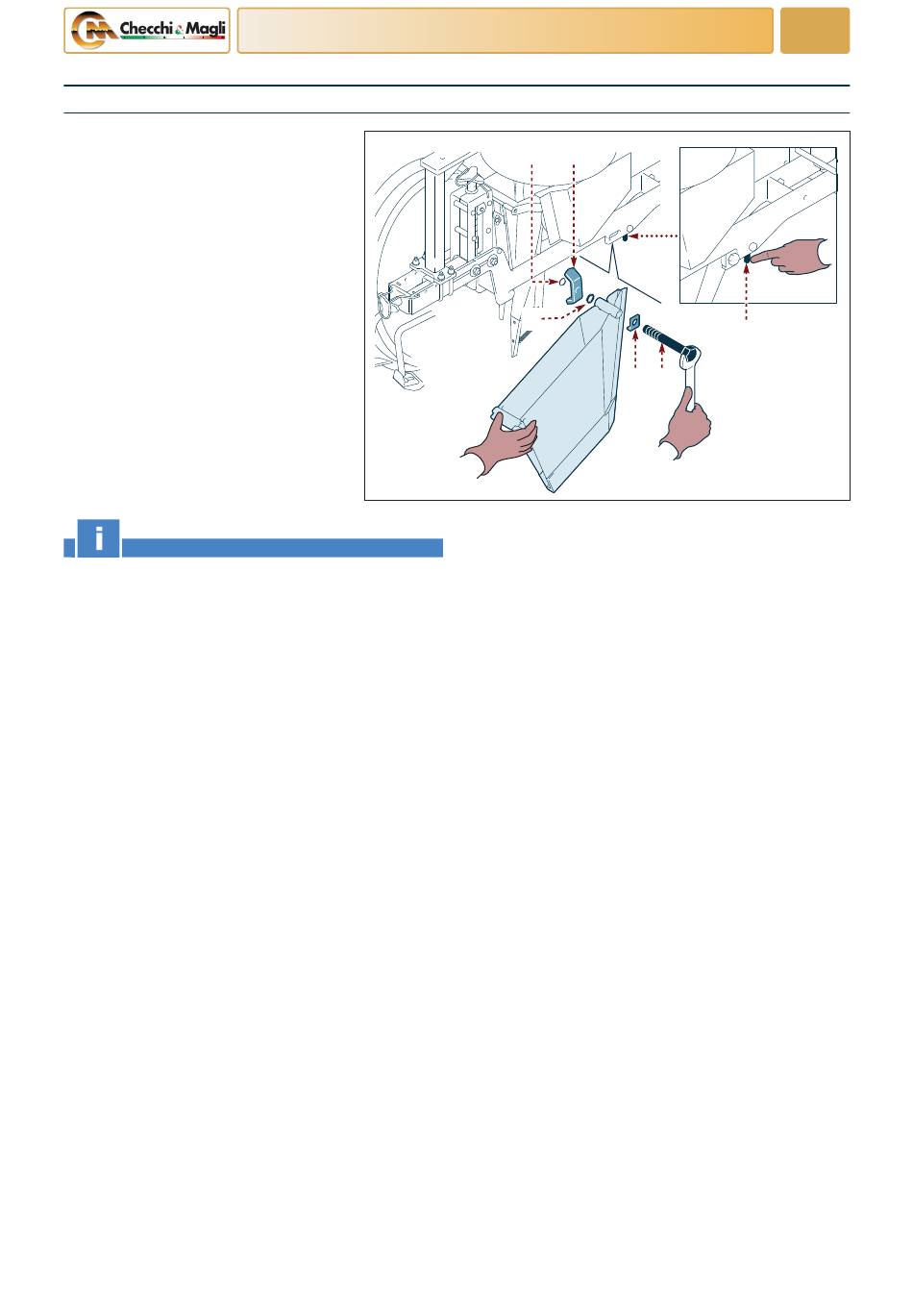

Sostituzione vomere
Procedere come descritto.
1) Rimuovere l'anello elastico (A).
2) Svitare il dado ad alette (B).
3) Togliere la rondella (F).
4) Alzare e tenere alzato il dispositivo di
bloccaggio (D).
5) Spingere in avanti il vomere e ruotarlo
verso il basso.
6) Sorreggere il vomere e rimuovere la
vite (C) e la rondella (E).
Per il montaggio effettuare le operazioni
in ordine inverso a quanto descritto per
lo smontaggio.
Informazione
Nella fase di montaggio mettere il dispositivo Plant
Control all'interno del vomere.
Verificare che il piatto flessibile sia centrato al vome-
re (vedere "Regolazione centratura del piatto flessi-
bile").
