Effectuer les opérations décrites.
1)
Desserrer les vis (A).
2)
Desserrer la vis (B).
3)
Démonter le protecteur fixe (C).
4)
Desserrer le pignon (D).
5)
Enlever la chaîne (E).
INFORMATION
Monter la chaîne en orientant le maillon de jonction
dans le sens indiqué sur la figure.

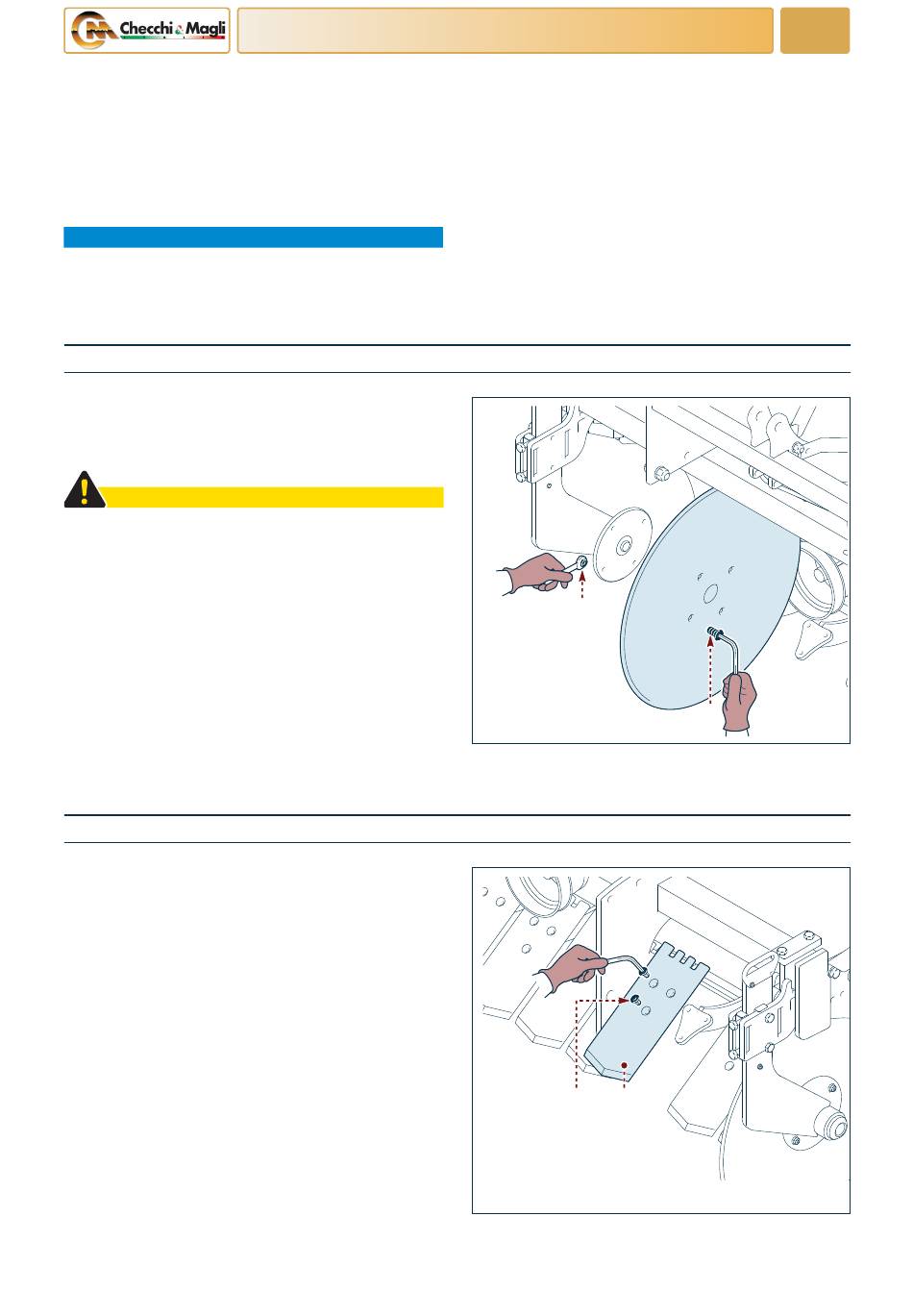

Remplacement du disque de coupe
Effectuer les opérations décrites.
1)
Soulever le disque de coupe au-dessus du terrain
(voir "Réglage du disque de coupe").
PRUDENCE
Faire attention à la chute inattendue du disque sur le
terrain car il pourrait blesser l'opérateur.
2)
Dévisser les écrous (A).
3)
Extraire les vis (B).
4)
Démonter le disque de coupe.
5)
Positionner le nouveau disque de coupe.
6)
Enfiler les vis (B).
7)
Serrer les écrous (A).
8) Répéter les mêmes opérations pour le remplace-
ment de l'autre disque de coupe.
Remplacement des lames du soc
Effectuer les opérations décrites.
1) Dévisser les vis (A).
2) Démonter la lame (B).
3) Positionner la nouvelle lame.
4) Serrer les vis (A).
5) Répéter les mêmes opérations pour remplacer les
autres lames.
Langue française
INFORMATIONS CONCERNANT LES REMPLACEMENTS
27
6)
Monter une nouvelle chaîne.
7)
Tendre la chaîne de transmission (Voir "Réglage et
tension de la chaîne de transmission").
8) Positionner le protecteur fixe (C).
9) Serrer la vis (B).
10) Serrer les vis (A).
A
UN41-0762CP
A B
UN41-0763CP
8
B
