KAPITEL 2
INSTALLIEREN DES CAPTURE BOARDS
Prüfen Sie anhand der lokalen Bauordnungen, ob die Wand das in der folgenden Tabelle
l
angegebene Gewicht des Capture Boards und der Montageelemente halten kann.
Modell
SMART kapp iQ 55"
SMART kapp iQ 65"
Verwenden Sie eine 400 mm × 400 mm Standard-VESA-Montageplatte (nicht im
l
Lieferumfang enthalten) zur Montage des Capture Boards an der Wand.
Befestigen Sie die Wandhalterung mit M8-Schrauben.
l
Schraubenlänge
Anziehkraft
HINWEIS
SMART empfiehlt bei Standardinstallationen, bei denen die Gesamtdicke aus
Wandhalterung und Unterlegscheibe weniger als 7 mm beträgt, Befestigungsschrauben
vom Typ M8 × 30 mm.
Vor dem erstmaligen Einschalten des Capture Boards sollten Sie die Kamerafenster und
l
das reflektierende Band entsprechend den Anweisungen in Reinigen der
Kameraschutzscheiben und des reflektierenden Bandes auf Seite 33reinigen.

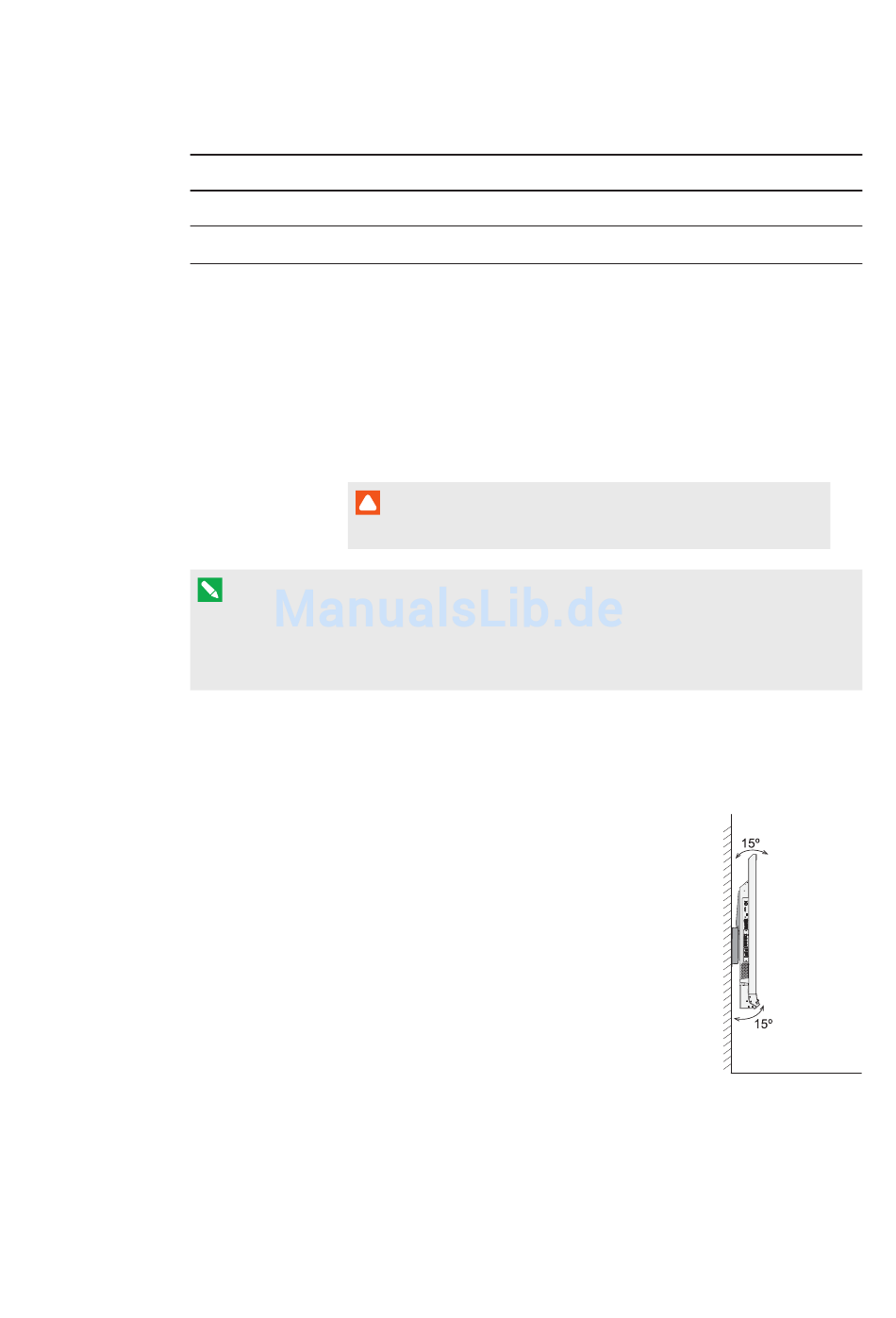

Vertikale Montage des Capture Boards
Das Capture Board wurde für die vertikale Montage konzipiert (90° relativ
zum Boden plus/minus 15° Toleranz). SMART unterstützt die Montage des
Capture Boards in anderen Winkeln nicht.
10
20 mm + x mm < M8 < 45 mm + x mm
Wobei x die Gesamtdicke von Wandhalterung samt
Unterlegscheibe ist.
11–20 Nm
ACHTUNG
Ziehen Sie die Schrauben nicht zu fest an.
Gewicht
48,4 kg
62,4 kg
